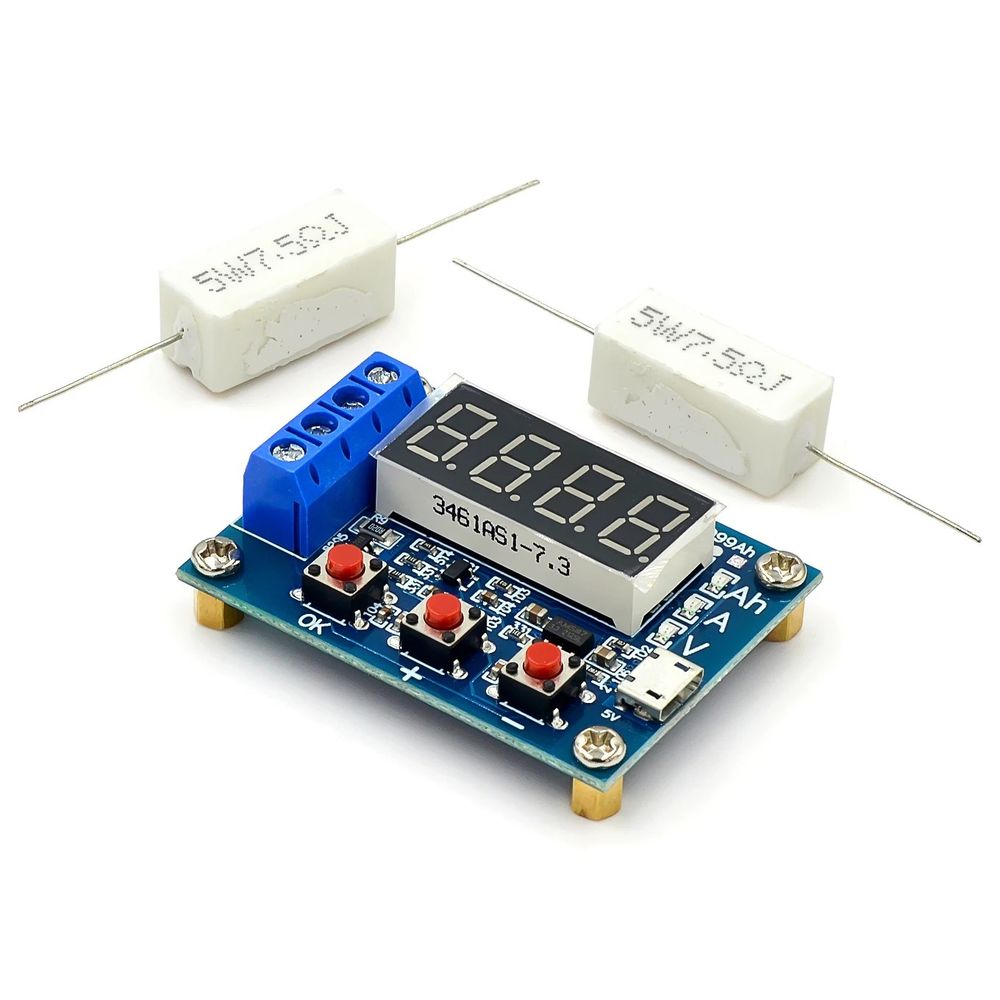

Тестер позволяет измерить емкость аккумуляторов разного типа с напряжением полного разряда от 1 до 15V. Максимальный ток разряда составляет 3A и определяется установкой одного или двух резисторов, входящих в комплект.

Использование:

1. Батареи должны быть полностью заряжены.

2.Подключить аккумулятор положительный к положительному входу, отрицательный к отрицательному, подключите нагрузку, подключите питание.

3. Для запуска тестирования нужно нажать на кнопку «OK», индикатор тестера начнет мигать. Теперь можно задать конечное напряжение разряда аккумулятора кнопками «+» или «-» с шагом 0,01В, после настройки нажимаем еще раз на кнопку «OK», чтобы начать тестирование.

4. После начала теста, тестер включит нагрузку управления электронного коммутатора, тестовые данные будут попеременно показывать емкость(ах), текущий ток разряда (а) и напряжение аккумулятора (v). Когда напряжение аккумулятора достигает напряжения завершения установки, управление нагрузкой выключает тестер, индикатор быстро мигает, и на дисплее отображается фактическая емкость аккумулятора.

Коды ошибок и их значения:

Err1: Напряжение аккумуляторной батареи выше 15В

ERR2: Напряжение батареи ниже, чем напряжение терминации

ERR3: Батарея не может себе позволить, чтобы загрузить ток разряда или сопротивление цепи слишком высока

Err4: От перегрузки по току (ток превышает 3.1A)

Характеристика:

Напряжение питания: DC 4.5-6V (микро USB)

Потребляемый ток: менее 70мА

Входное напряжение: 1 - 15В, разрешение 0.01В

Напряжение отсечки: 0.5V - 11В (точность 0.1В)

Макс ток 3.000A, разрешение 0.001A

Максимальная погрешность напряжения: 1% 0.3V

Максимальная погрешность тока: 2% / - 0.010A

Измеряемая емкость батареи до 9999Ah
