ПИД - регулятор REX-C100 представляет собой инструмент, используемый в промышленных применениях управления для регулирования температуры, расхода, давления, скорости и другие переменного процесс.
ПИД - регуляторы (пропорциональная интегральная производная) используют механизм обратной связи контура управления для управления переменными процесса и являются наиболее точным и стабильным регулятором.
Общая характеристика:
1. Головное устройство: Термореле REX-C100
2. Термопара: K-тип 0-400°C
3. Твердотельное реле SSR-40DA
4. Диапазон температур: по умолчанию 0 — 400С (можно поменять в настройках)
5. Поддержка термопары: K, J, S, E, R, wre3 ~ wre25

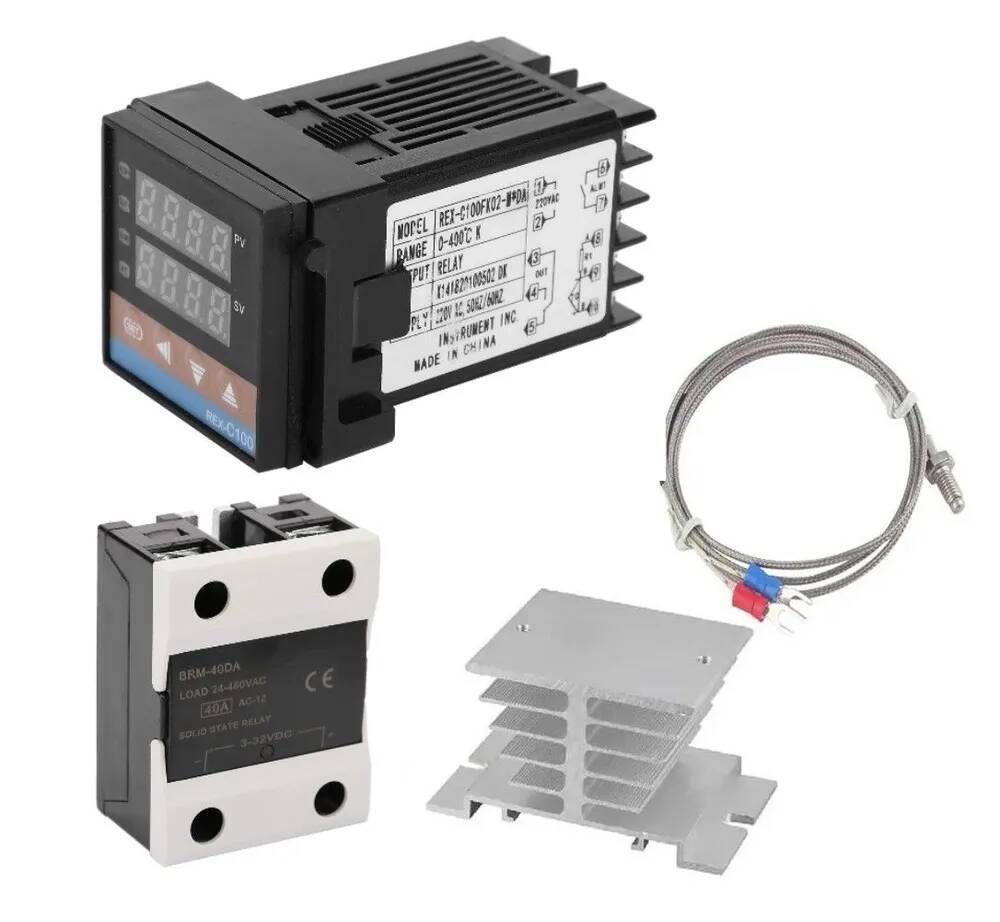

Комплектация:
1. Терморегулятор REX-C100
2. Твердотельное реле SSR40
3. Термопара K-тип
4. Радиатор
Технические параметры:

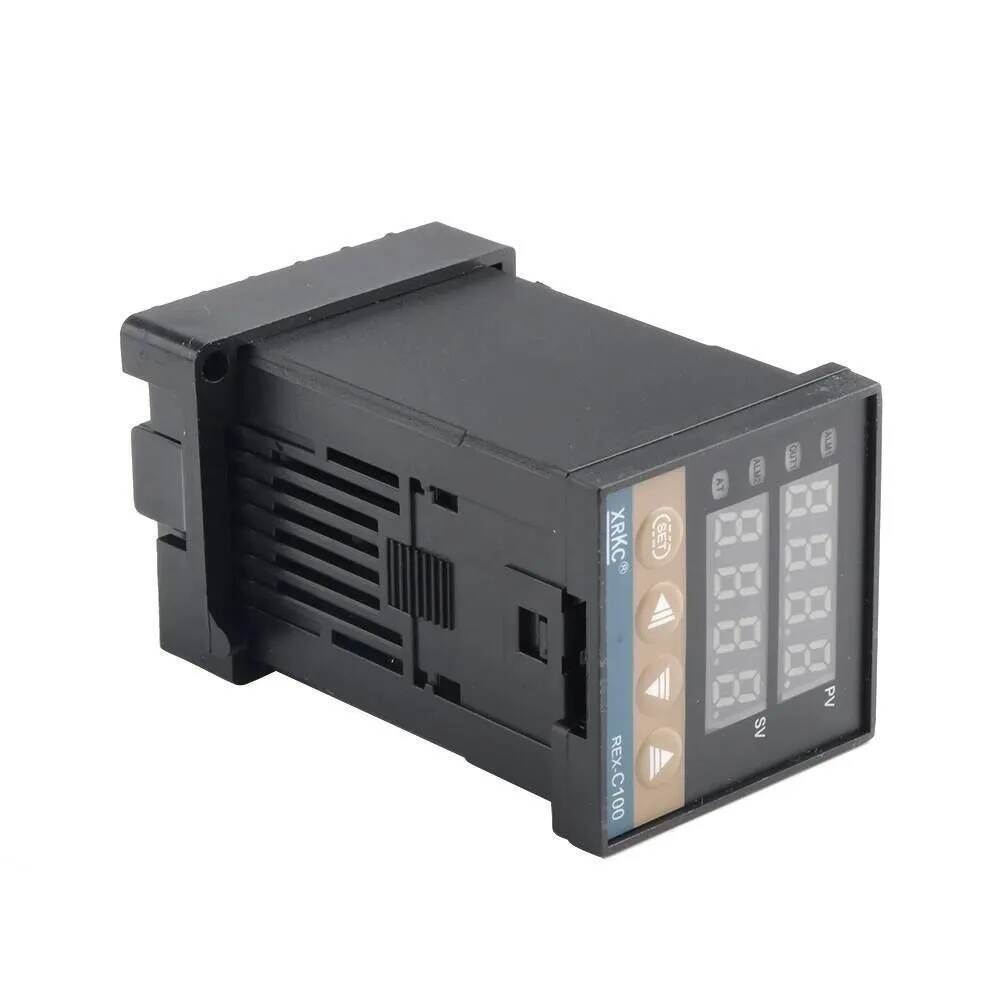

Терморегулятор REX-C100:
1. Питание: 100 ~ 240V AC (переменный ток)
2. Релейный выход: AC 250В 3A (резистивная нагрузка)
3. Диапазон температуры: от 0 до 400C
4. Точность: 0.5%
5. Размеры: DIN: 1/16 (48 мм x 48 мм x 110 мм)
6. Контактный контроль (включая вкл/выкл, пошаговый ПИД и непрерывный ПИД)
7. Сопротивление изоляции: >50 м Ом (500 В постоянного тока)
8. Сопротивление изоляции: 1500 В переменного тока/мин
9. Расход энергии: 10 ВА
10. Разрешение: 14 бит
11. Цикл выборки: 0.5 сек
12. Условия эксплуатации: от 0 до 50 C
Твердотельное реле SRR40-DA:
1. Тип напряжения: DC-AC
2. Номинальный рабочий ток: 40 А
3. Коммутирующее напряжение: 3-32В DC
4. Коммутируемое напряжение: 24-380В AC
5. Ток утечки: ≤ 3 мА
6. Время включения/выключения: ≤ 10 мс

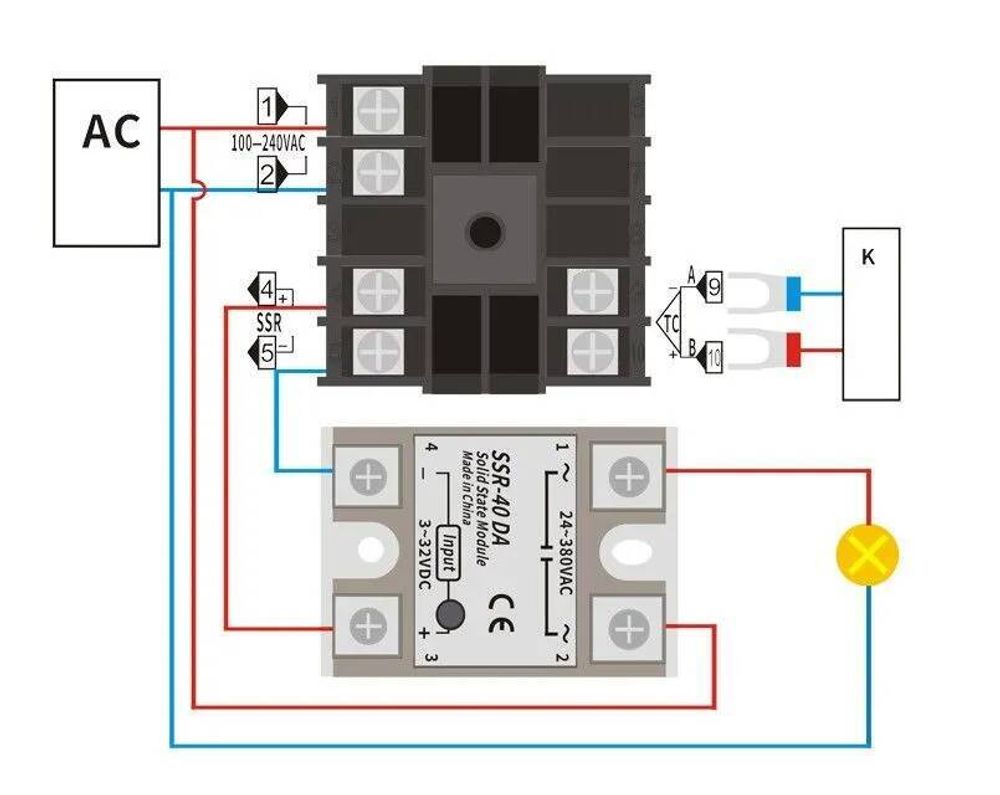

СХЕМА ПОДКЛЮЧЕНИЯ:
1 и 2 – Источник переменного напряжения 220V;
3, 4 и 5 – Управление нагрузкой (SSR контакты 4 и 5, общий 3)
6 и 7 – Выход на сигнализатор (3A 250V макс);
8, 9 и 10 – Выходы для подключения датчика температуры

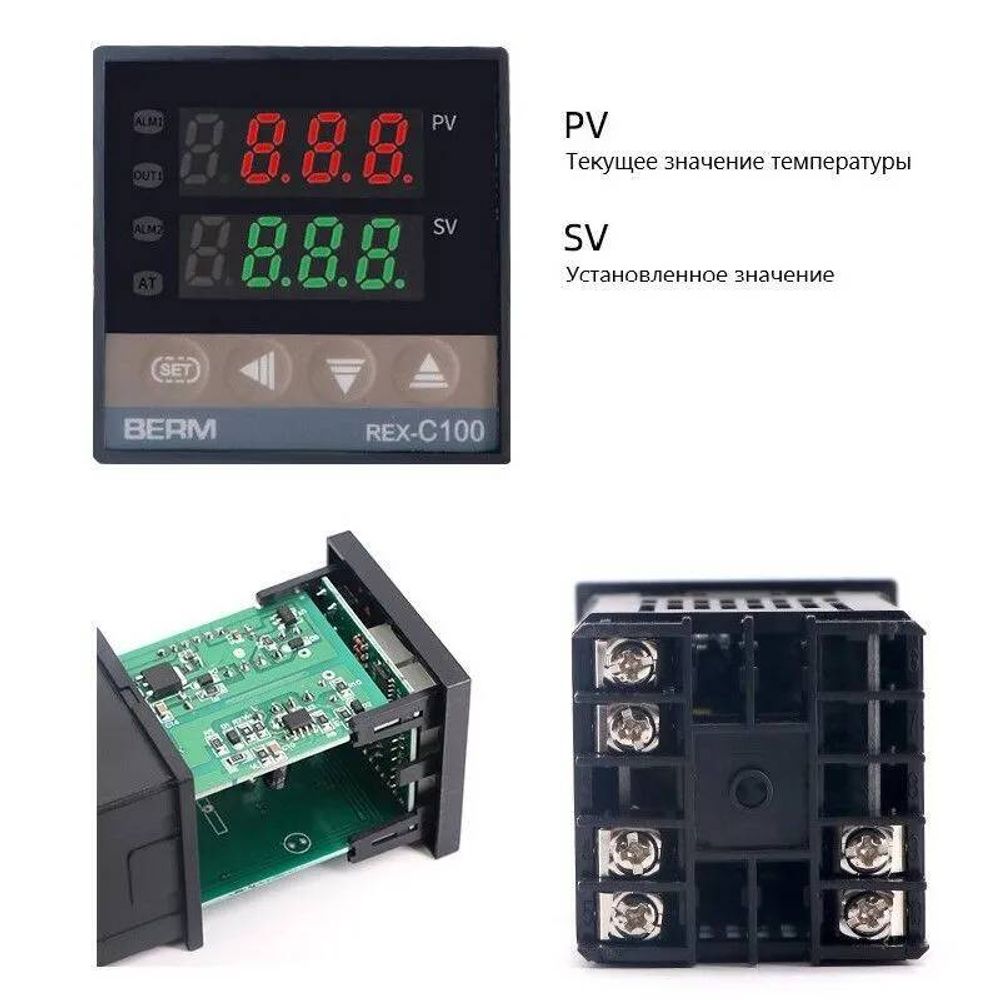

Режим настройки температуры уставки (SV) - из режима отображения SV/PV, нажмите SET, чтобы дисплей SV начал мерцать, затем нажмите < для определения разряда, затем нажмите клавишу (^) или (v) для установки нужной температуры, далее нажмите клавишу SET снова для возврата в нормальный режим.
Для установки параметров сигнализатора, автонастройки, констант и т.д. из нормального режима отображения зажмите клавишу SET на три секунды, PV будет показывать символ параметра, а SV будет показывать его значение, далее нажмите клавишу SET для установки значений параметров.
