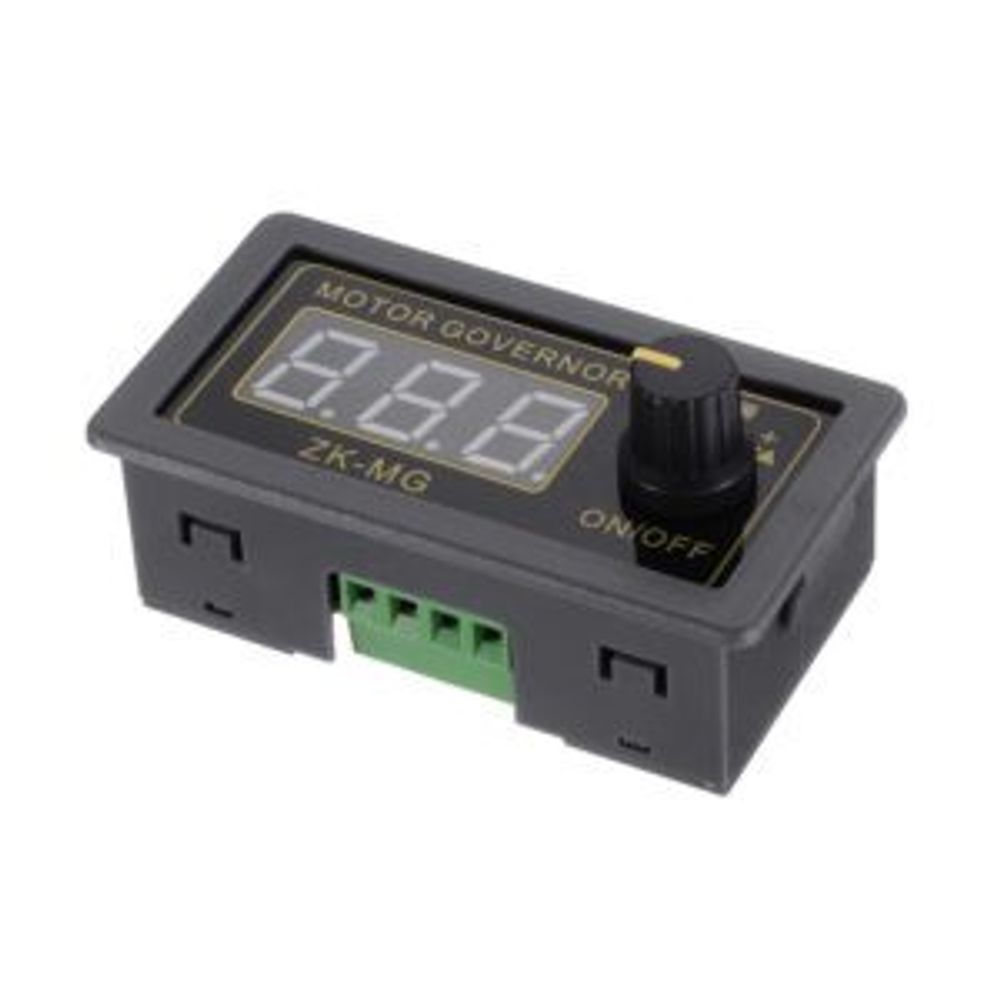

Универсальный регулятор мощности с напряжением питания на нагрузке до 30 В и 5 А. Подходит для регулировки скоростью вращения двигателя постоянного тока, ламп освещения, светодиодной нагрузки. Модуль имеет защиту от неправильного подключения питания, шкалу скважности, регулировку скважности, возможность подключения кнопки STOP.

Управление двигателем постоянного тока оптимально организовать с помощью ШИМ регулятора. Например, если у нас есть двигатель постоянного тока на 12 Вольт, то мы можем регулировать обороты двигателя изменяя напряжение питания. Изменяя напряжение от 0 до 12 Вольт будут изменятся обороты двигателя от нуля до максимальных.

ШИМ регулятор предназначен для изменения величины входной мощности от 0 до 100%.

Характеристика:

Материал: пластик + металл

Рабочее напряжение: DC 5V ~ 30V, входная защита от обратной полярности

Номинальный ток: 5A

Максимальный ток: 15A

Максимальная мощность: 150 Вт

Рабочая частота: 1 кГц ~ 99 кГц регулируемая, шаг 1 кГц, частота по умолчанию 20 кГц, точность около 1%

Размеры: 76x43x26 мм

Вес: 41 г

В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию)

Короткое нажатие - переключатель запуска и остановки двигателя

Длительное нажатие - для входа в интерфейс настройки

Вращение против часовой стрелки - коэффициент нагрузки уменьшается

Вращение по часовой стрелке - увеличенный рабочий цикл

Под настройкой экрана:

Короткое нажатие - Выберите параметры настройки и переключитесь между нижним пределом рабочего цикла, верхним пределом рабочего цикла и рабочей частотой.

Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100». И форма отображения рабочей частоты-«F» + две цифры.

Длительное нажатие-выход из интерфейса настройки

Вращение против часовой стрелки-соответствующие настройки уменьшены

Вращение по часовой стрелке-параметры настройки соответственно увеличиваются
