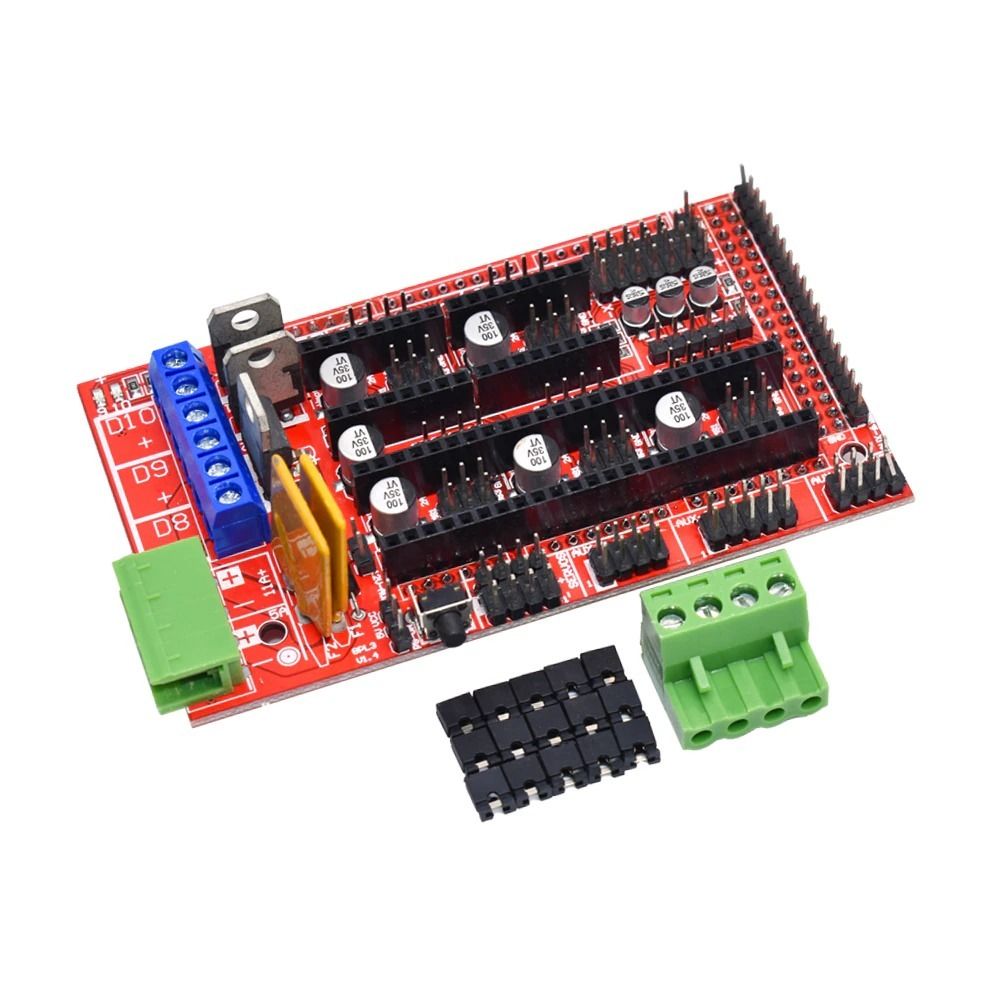

Материнская плата RAMPS 1.4 создана для создания на ее базе компактных 3D-принтеров. Специализированная платформа позволяет без доработок разрабатывать принтеры. Устройство корректно работает с платами расширениями. Плата функционирует в программном обеспечении Marlin, RepetierHost и другими популярными прошивками. База RAMPS 1.4 произведена на основе черной текстолитовой печатной платы.
Для питания платы для 3D-принтера рекомендуется использовать источник с постоянным напряжением в диапазоне 7-12В. Однако разработчиком предусмотрена возможность подключения питания с напряжением 24В. Эта опция позволяет намного быстрее нагревать рабочий стол, что особенно актуально для принтеров с большой рабочей горячей поверхностью. При использовании повышенного напряжения оборудование не нагревается до критического уровня.
На материнской плате установлены более мощные транзисторы MOSFET, если сравнивать с характеристиками предыдущих версий. В отношении совместимости с драйверами управления шаговыми двигателями, плату RAMPS 1.4 можно назвать универсальной. Она корректно работает с популярными драйверами TMC2100, DRV8825 и A4988. К материнской плате можно подключить ЖК-дисплей или Wi-Fi модуль.
Питание на Ramps 1.4 подаётся от блока питания 12В 30А. Для использования одной пары проводов от блока питания можно припаять перемычку на плюсы, минусы уже соединены.
Обычно используют билинейные (четыре провода) шаговые двигатели на 1,7А типоразмера Nema 17. Провода желательно свить в косички для защиты от наводок.
Шаговый двигатель работает через драйвер. Ещё их называют StepStick.
Для Ramps 1.4 выпускают два вида драйверов: A4988 и DRV8825. Они отличаются током, выдаваемым на шаговый двигатель и минимальным микрошагом. Обязательно использовать радиатор. Обдув желателен. А если стол запитан не через реле, то обдув обязателен. Ток на драйвере подстраивается опытным путём, гоняя 3D принтер на высокой скорости по всем координатам. Оптимальным считается, когда шаговые двигатели уже не гудят и ещё не пропускают шаги.
Технические характеристики / особенности платы:
5 разъемов для подключения драйверов двигателей A4988 или DRV8825;
Предохранитель на 5А для дополнительной защиты;
Разъемы I2C и SPI для расширений возможностей платы;
Возможность подключения разъемов для SD карт, LCD дисплеев;
Разъемы для подключения нагревательного стола и экструдера;
Индикаторы нагрева печатного стола и экструдера.
Коннектор с Mega 2560
Совместим с драйверами Pololu A4988 / DRV8825 для шагового двигателя. Вы можете подключить до 5 шаговых приводов
Мощные разъемы Molex, рассчитанные на ток 15 ампер
Три выхода мощности ба базе оригинальных транзисторов MOSFETS Toshiba
Все выходы питания защищены специальными диодами
База позволяет использовать двойной экструдер
Плата защищена самовосстанавливаемым предохранителем на 5А
Автономная схема 11А, защищенная другим переустанавливаем предохранителем
Активные пины для подключения дополнительного оборудования
Выход i2c и SPI
Возможность подключения ЖК-дисплея
Доступный выход для дополнительных подключений и сервоприводов
Силовые ключи для нагревателя стола
Силовые ключи для экструдера
Ключи для вентиляторов
Самовосстанавливающийся предохранитель нагревателя стола
Самовосстанавливающийся предохранитель экструдера
Кнопка сброса
Разъем для подключения LCD дисплея, SD карт и энкодера
Разъем для подключения концевых сенсоров
Разъёмы для подключения 5 драйверов шаговых двигателей
Силовые разъемы под винт, для подключения питания и нагревательного стола
Индикация нагрева экструдера
Индикация нагрева печатного стола
