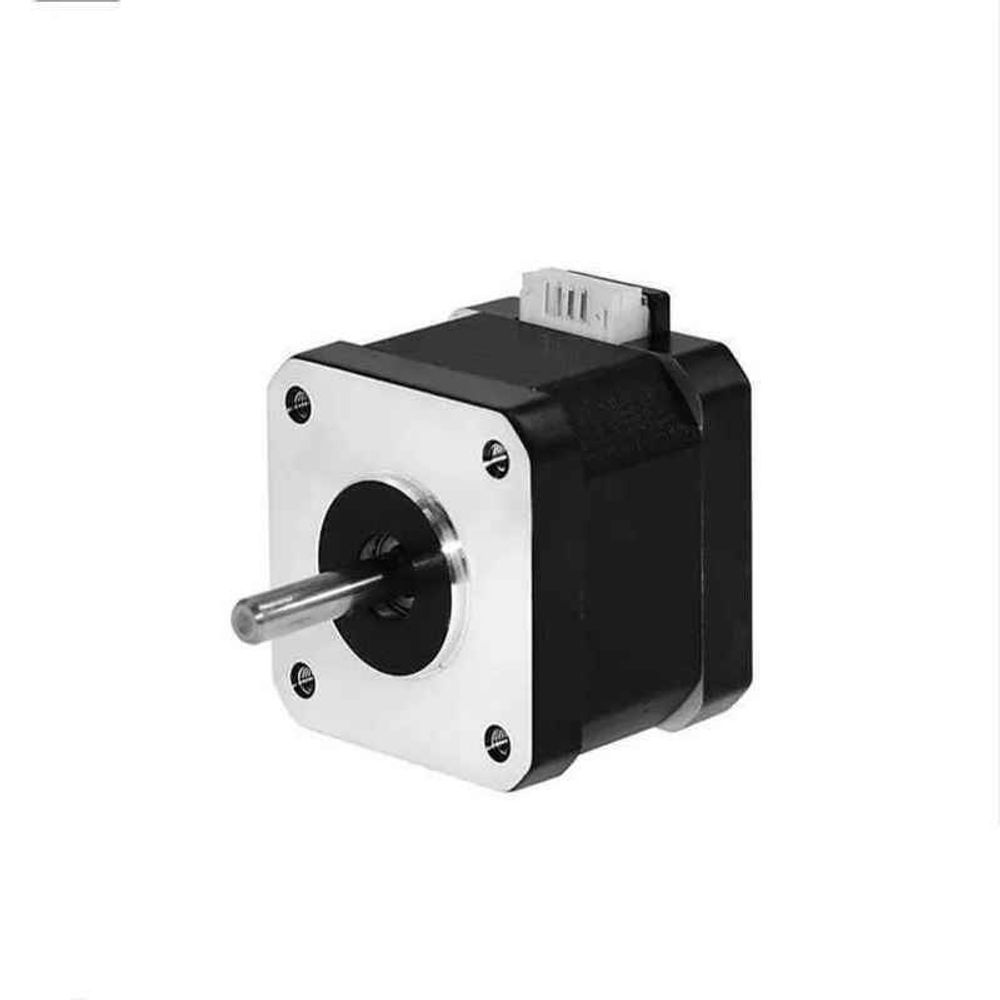

Шаговый двигатель NEMA17 широко применяется в 3D принтерах, станках ЧПУ и других автоматизированных механизмах для создания вращательного движения, которое можно преобразовать в поступательное. В частности, в конструкциях 3д принтеров шаговые двигатели используются для управления движением по осям и подачи пластика экструдером

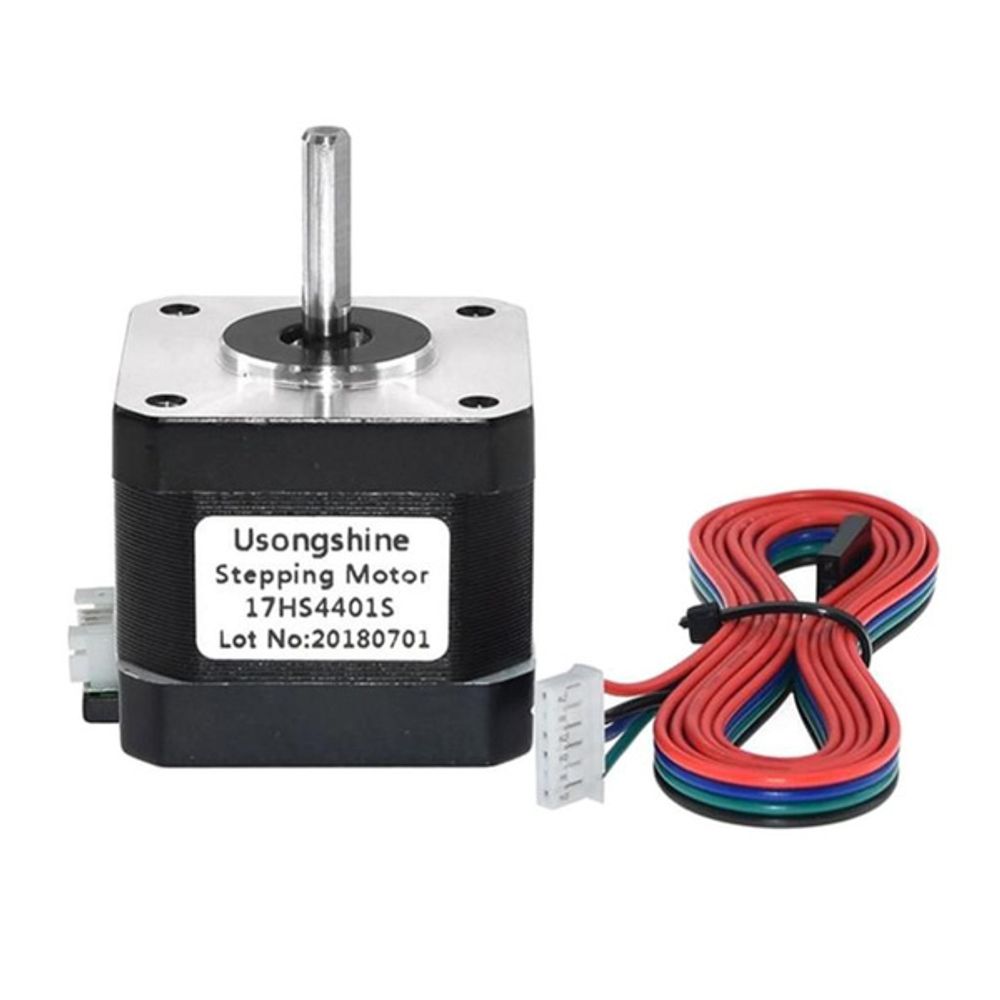

Вал ШД 17HS4401 вращается дискретно на заданное количество шагов (200 шагов), каждый из которых является частью полного оборота вала вокруг своей оси. Для передачи крутящего момента вала шагового двигателя используются различные соединительные муфты и шкивы

Технические характеристики

1. Шаговый двигатель форм-фактора NEMA 17

2. Число фаз: 2

3. Номинальное напряжение: 3.6 В DC

4. Угловой шаг: 1/8 °± 0. 09 ° (200 шагов на оборот)

5. Номинальный ток/фаза: 1.5 А

6. Сопротивление/фаза: 2.4 Ом

7. Индуктивность/фаза: 3.7 мГн

8. Диэлектрическая прочность: AC 600 В/ 1 мА/ 1 S

9. Класс изоляции: В

10. Сопротивление изоляции: 100 МОм мин. (500 В DC)

11. Планетарный редуктор: нет

12. Драйвер ШД: нет

13. Электромагнитный тормоз: нет
