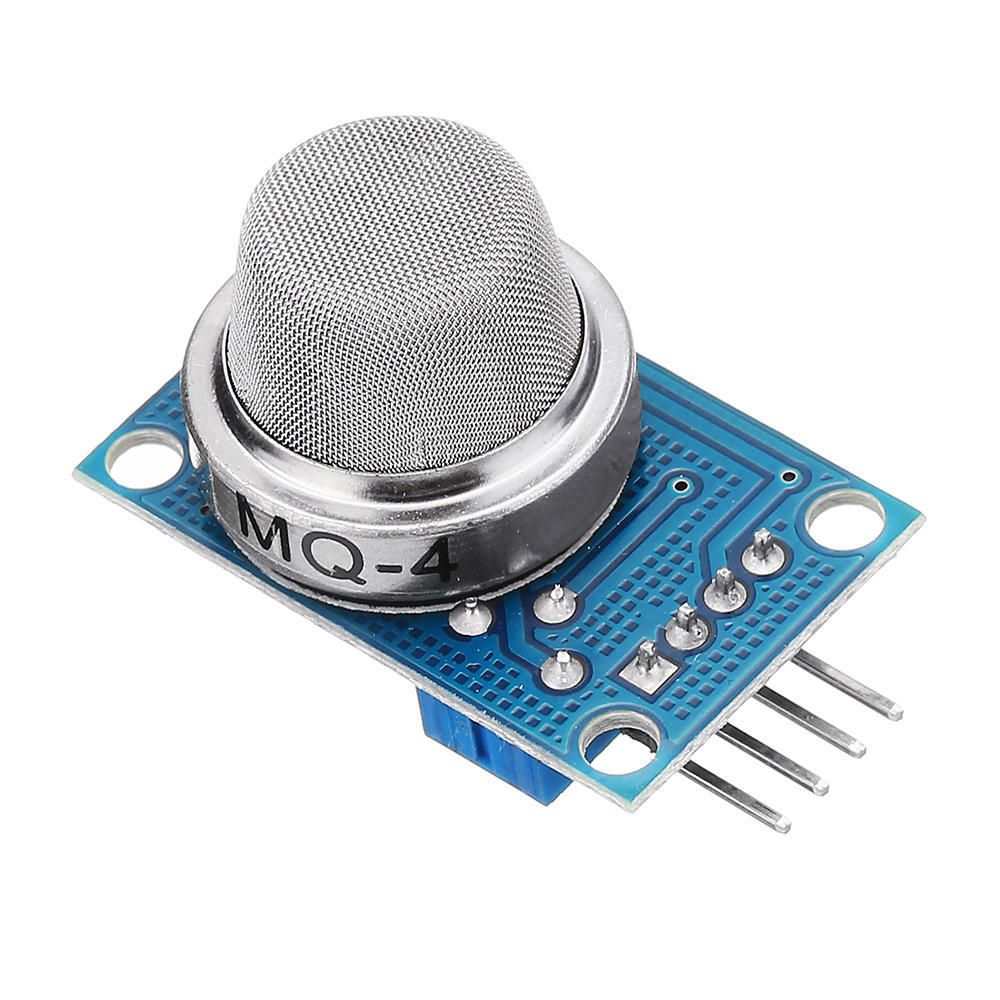

Датчик газа серии MQ-4 предназначен для обнаружения утечки следующих газов: дыма, природного газа, сигаретного и кухонного дыма, пропана, метана, бутана, паров алкоголя в большой концентрации.

Датчик газа – полупроводниковое устройство. Он имеет чувствительный элемент, состоящий из керамической трубки, покрытой оксидом алюминия и нанесённого поверх него высокоактивного слоя диоксида олова. При появлении в воздухе определяемого газа и увеличении его концентрации будет изменяться сопротивление тонкой плёнки чувствительного элемента. Трубка разогревается только до той температуры, при которой тонкая плёнка восприимчива к детектируемому газу.

Чувствительный слой датчика MQ-4 имеет в своём составе примеси, за счёт чего и осуществляется распознавание конкретного газа. Нагрев обеспечивается нагревательным элементом, установленным внутри трубки. Нагрев может быть включён постоянно или задаваться программно, по необходимости.

Характеристики:

— Входное напряжение: 5V

— Потребляемая мощность (ток): 150MA

— Цифровой выход: TTL 0 и 1 (0.1 и 5 В)

— АО выход: 0.1-0. 3 В (Относительно загрязнения), Максимальная концентрация напряжения около 4 В

— Специальное примечание: в процессе работы датчик должен быть теплым — это нормально.
