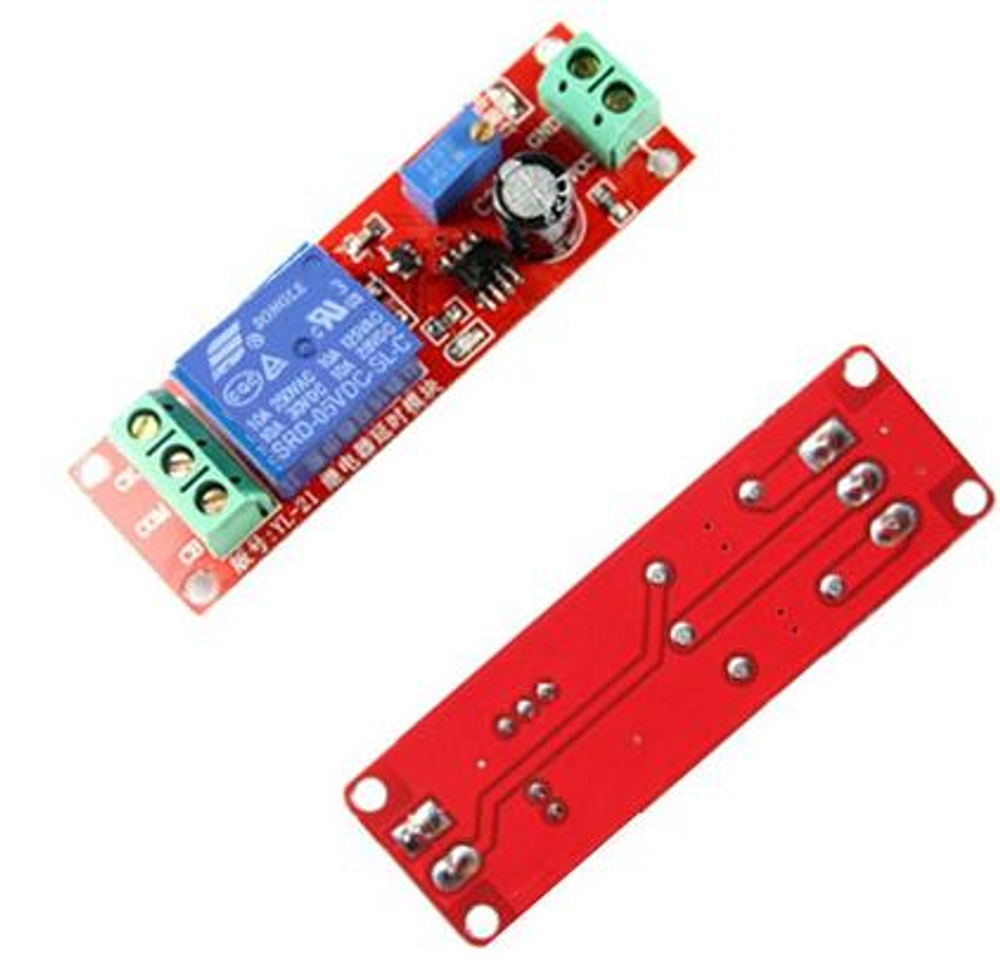

Реле задержки времени от 0 до 10 секунд 12V NE555 - представляет из себя модуль задержки подачи питания на любую нагрузку.
Данное реле собрано на основе универсального таймера NE555. С этим реле у Вас будет возможность настроить время задержки с помощью подстроечного резистора. То есть это реле с задержкой включения. Управление устройствами осуществляется с помощью силового реле имеющего перекидные контакты. Для того чтобы настроить время задержки на плате имеется подстроечный резистор.
Работает реле по такому принципу: контакты, при подачи питания на реле задержки времени, через 0- 10 секунд размыкаются и замыкаются (есть нормально замкнутые и нормально разомкнутые контакты), и остаются в таком состоянии до тех пор пока питание не будет прекращено. Для удобства на плате имеется светодиод, загорающийся при подаче питания.
Распиновка:
«Земля» (GND) - минус питания.
«Запуск» (Trigger) - на контакт поступает импульс, начинающий работу таймера.Инициируется нажатием тумблера.
«Выход» (Output) - пока таймер активен, на контакте генерируется исходящий сигнал.Его вольтаж равный V питания - 1.7 В, через ограничивающий резистор R3 позволяет открыть базу транзистора VT1. В свою очередь, полупроводниковый усилитель начинает пропускать напряжение на пусковое реле K1, которое уже коммутирует ток к потребителю. Диод VD1 в схеме предотвращает бросок паразитных токов в моменты активации.
«Сброс» (RESET) - при подаче отрицательного сигнала таймер переводится в 0 и останавливается. Чтобы такого не произошло, в схеме сделан подвод положительного полюса питания через сопротивление к этому контакту.
«Контроль» (Control Voltage) - для такого простого устройства, этот вход микросхемы соединяется массой через емкость. Подобная конструкция повышает помехоустойчивость всей сборки.«Остановка» (Threshold) - в схеме контакт просто присоединен к положительному полюсу питания. В более сложных системах, кратковременное его замыкание на минус остановит работу таймера.
«Разряд» (Discharge) - контакт предназначен для соединения 555 микросхемы с задающей в ременный интервал емкостью.«Питание» (VCC) - плюс напряжения схемы.
Технические характеристики:
1. Максимальный ток (А): 10
2. Максимальная нагрузка (Вт): 2200
3. Таймер: NE555
4. Напряжение (В): 12
5. Порог регулировки задержкой (сек): 0 - 10
6. Индикатор подачи питания: есть
7. Размеры (мм): 68×21×18
