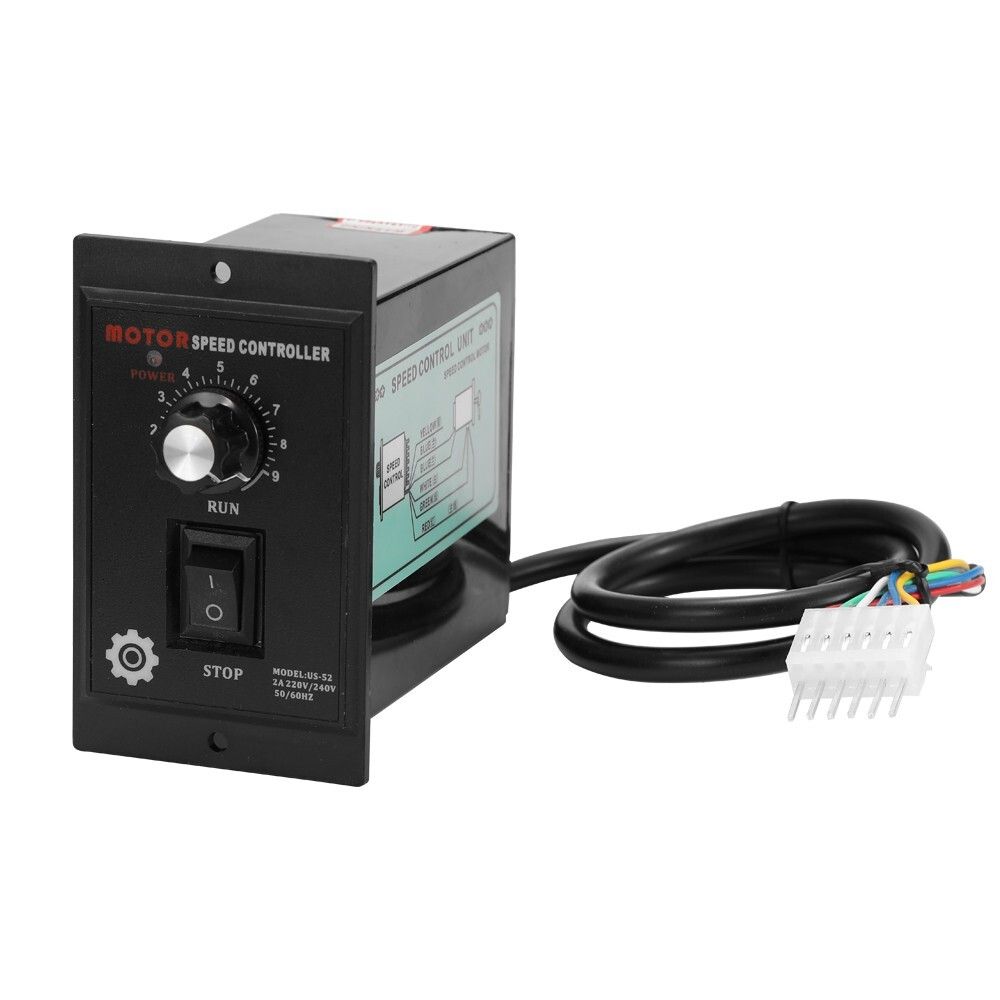

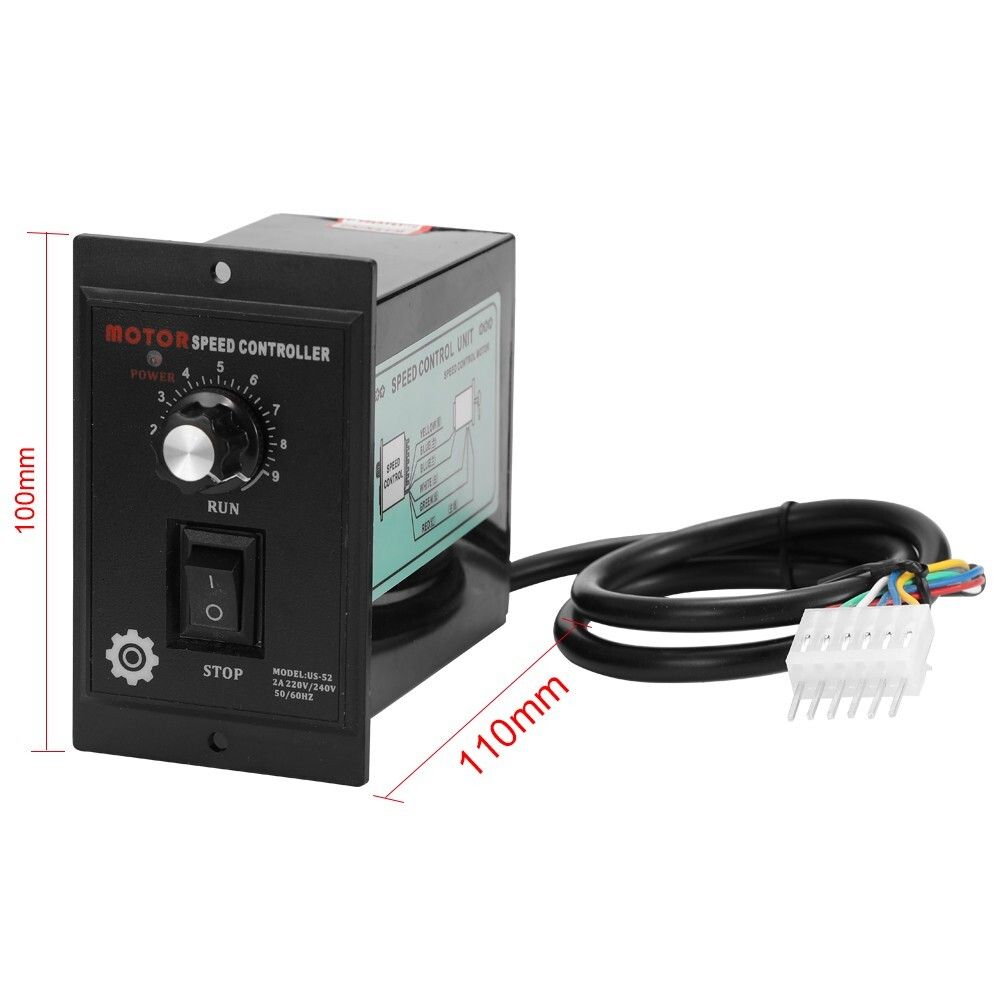

Регулятор скорости вращения US-52 предназначен для управления оборотами коллекторных электродвигателей с таходатчиком (тахогенератором или датчиком Холла) мощностью до 400Вт.

Регулятор обеспечивает плавную регулировку оборотов и поддерживает мощность при появлении нагрузки, может применяться для широкого круга механизации и автоматики — сверлильные, фрезерные, граверные станки, шлифовальные устройства, электроинструменты, швейная промышленность, конвеерная линия производства, автоматика открытия-закрытия ворот, системы вентиляции, бытовая техника, пылесосы, стиральные машины и многое другое.

Характеристика:

- Напряжения питания: 220В

- Тиристор: BT137-600E

- Диапазон регулировки скорости: 90-14000 об/мин при 50 Гц

- Номинальная мощность: до 400Вт

Способ подключения:

- Подключение производится к клеммам на тыльной стороне регулятора;

- Выбор направления вращения двигателя выбирается установкой перемычки между контактами COM—CW (по часовой) или COM—CCW (против часовой);

- Сетевое напряжение 220 Вольт подается на клеммы AC;

- Подключение заземления производится к клемме FG;

- Подключение таходатчика осуществляется желтым и синим проводом (или двумя синими в зависимости от исполнения);

- Черный провод является основным проводом двигателя, красный и белый являются вспомогательными проводами конденсатора, зеленый провод является заземляющим проводом;

- Запускать двигатель рекомендуется с установленного нулевого значения регулятора, чтобы избежать резкого большого тока старта;

- При подключении двигателей 300 Вт и более настоятельно рекомендуется дополнительно устанавливать радиатор для охлаждения симистора.
