Это радиоуправляемое двухканальное реле используется для дистанционного управления бытовыми приборами, дверями, воротами, жалюзи, шторами, шлагбаумами, системами климата, мультимедиа, окнами, освещением и другими устройствами. Оно работает на частоте 433 МГц и подходит для использования в широком диапазоне приложений, таких как автоматизация дома и управление различными устройствами с использованием пульта дистанционного управления.
Основные технические характеристики:
Рабочее напряжение: DC 6-30 В
Максимальный ток: 10 А
Частота: 433 МГц
Диапазон: до 50 метров на открытом пространстве
Чувствительность приёмника: 97 дБм
Количество запоминаемых устройств дистанционного управления: до 25 шт.
Поддержка кодирования: 1527 (обучаемый код) / 2262 (фиксированный код)
Режим работы RF: супергетеродинный беспроводной прием ASK
Режимы работы пульта дистанционного управления:
Мгновенный режим
Режим переключения
Фиксирующий режим
Ток покоя: менее 5 мА

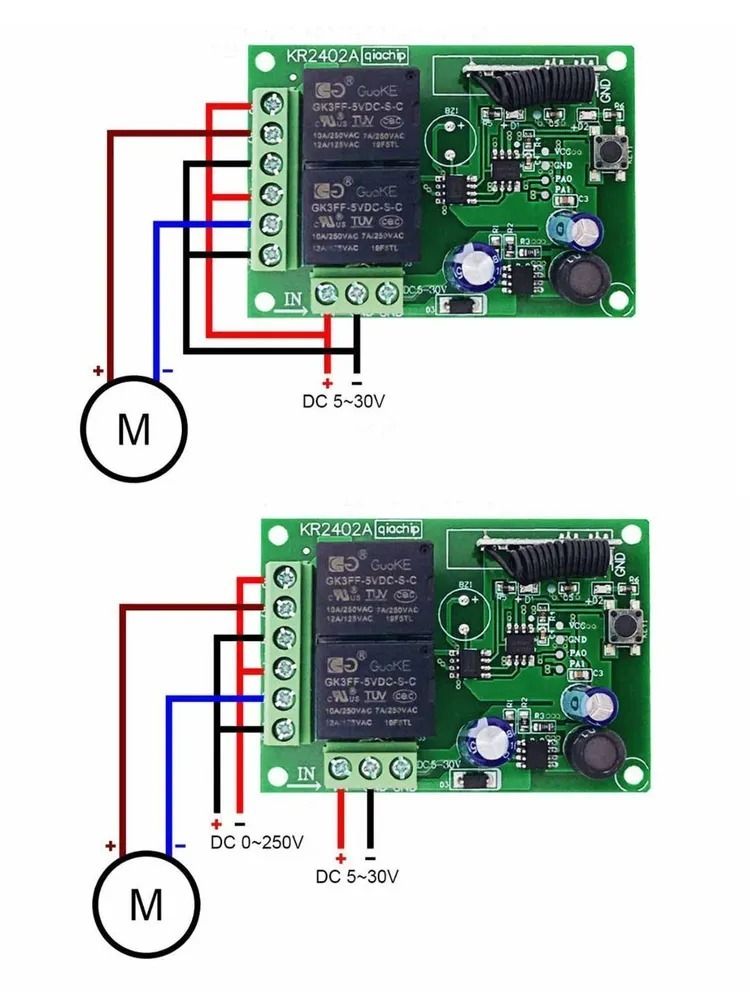

Режимы работы реле:
Мгновенный режим:
При нажатии кнопки на пульте реле включится, при отпускании кнопки выключится. Этот режим идеально подходит для кратковременных включений.
Режим переключения:
При нажатии кнопки на пульте реле включается и зафиксируется во включенном состоянии. При повторном нажатии оно выключится. Этот режим полезен для включения/выключения устройств с одного нажатия.
Фиксирующий режим:
При нажатии кнопки А на пульте реле включится и зафиксируется во включенном состоянии. При нажатии кнопки B реле выключится. Это позволяет управлять двумя устройствами с помощью двух кнопок на пульте.
Установка режимов и сброс настроек:
Мгновенный режим:
Нажмите кнопку "Обучение" на реле один раз. Светодиод загорится.
Через несколько секунд светодиод потухнет. Нажмите кнопку А на пульте.
Светодиод мигнет несколько раз и потухнет.
Нажмите кнопку B на пульте. Светодиод снова мигнет несколько раз и потухнет.
Реле будет работать в мгновенном режиме: оно замкнется, пока кнопка нажата на пульте, и разомкнется при отпускании.
Режим переключения:
Нажмите кнопку "Обучение" два раза. Светодиод загорится.
Нажмите кнопку А на пульте. Светодиод мигнет несколько раз и потухнет.
Нажмите кнопку 2 на пульте. Светодиод мигнет несколько раз, затем загорится.
Реле будет работать в режиме переключения: оно включается и выключается при одном нажатии той же кнопки.
Фиксирующий режим:
Нажмите кнопку "Обучение" три раза. Светодиод загорится.
Нажмите кнопку А на пульте. Светодиод мигнет несколько раз и потухнет.
Нажмите кнопку B на пульте. Светодиод мигнет несколько раз и загорится.
В этом режиме, при нажатии на кнопку А реле включится, а при нажатии на кнопку B выключится. Работает с одним реле в любой момент.
Сброс настроек: Нажмите кнопку "Обучение" 8 раз, чтобы сбросить текущие настройки и вернуться к заводским настройкам.

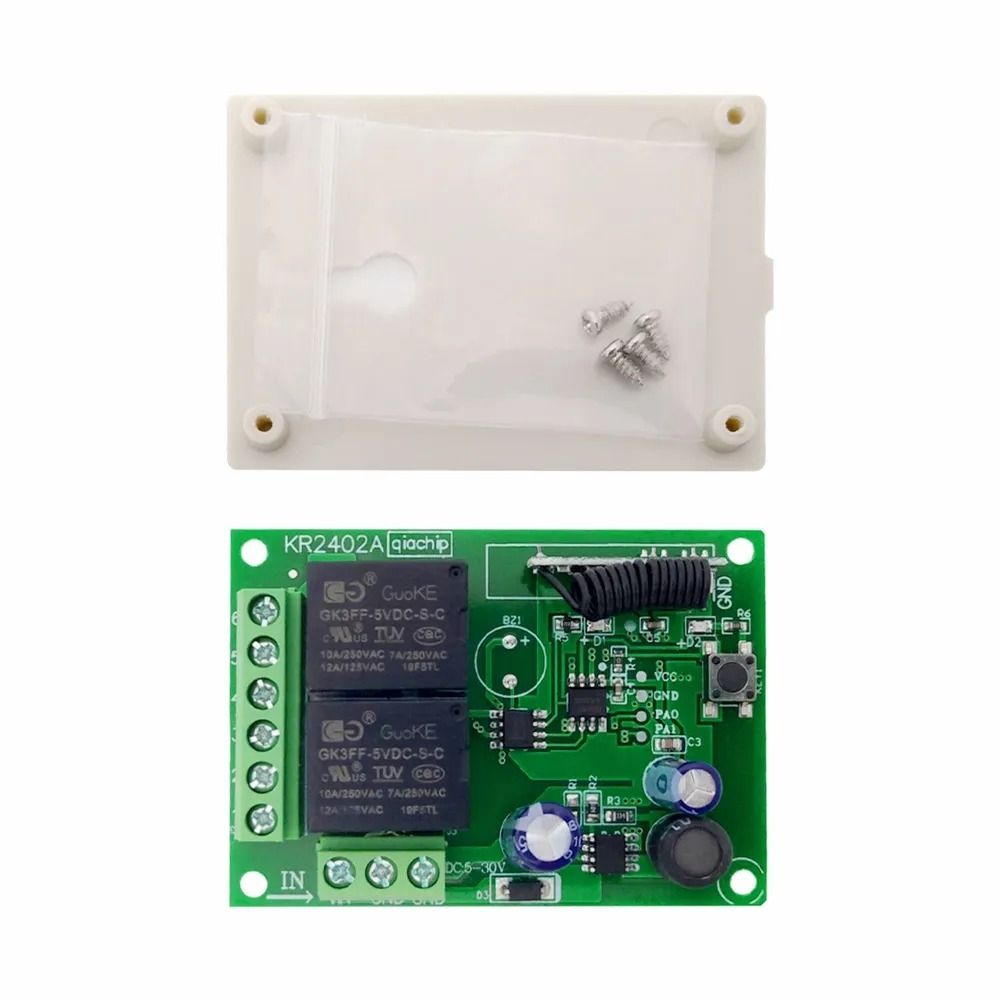

Содержимое упаковки:
1 x модуль приемника
2 x пульта дистанционного управления
Примечание:
Цвет устройства на изображении может немного отличаться от реального из-за условий освещения или различных дисплеев.
Допустимая погрешность измерений составляет +/- 1-3 см.
Безопасность и установка:
Перед подключением устройства к сети, обязательно убедитесь в правильности подключения и следите за соблюдением всех рекомендаций по безопасности при установке, чтобы избежать повреждений или поражений электрическим током.
