Радиоконструктор 9v-kit- Высококачественный предварительный стереоусилитель (КР574УД1)
Купить в 1 клик
Добавить в избранное
Радиоконструктор 9v-kit- Высококачественный предварительный стереоусилитель (КР574УД1)
Выбрать
    Описание
    Отзывы
    Описание

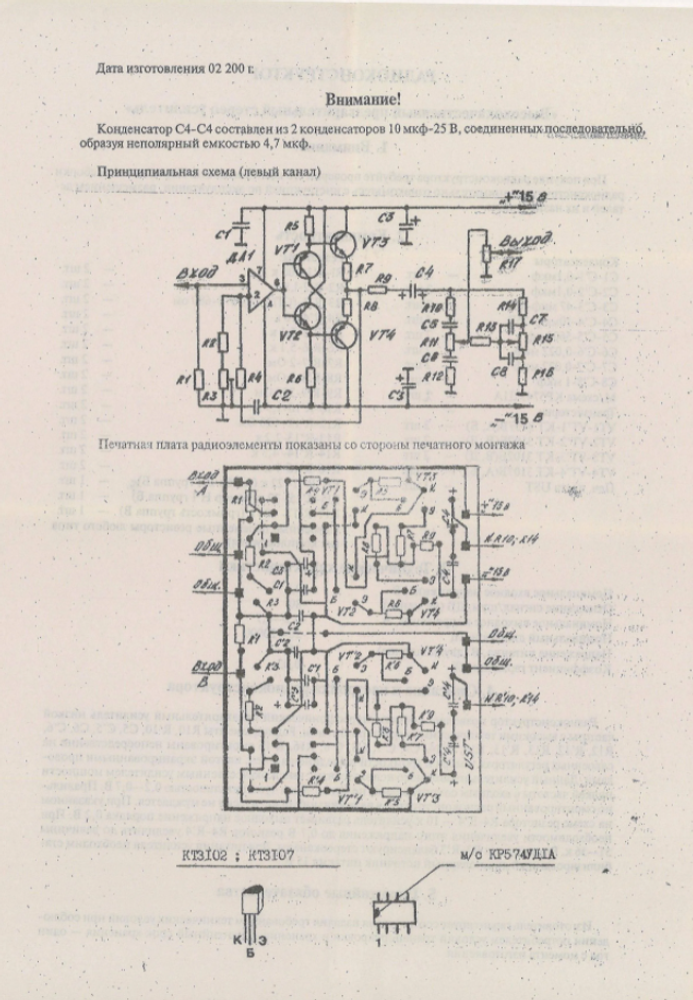

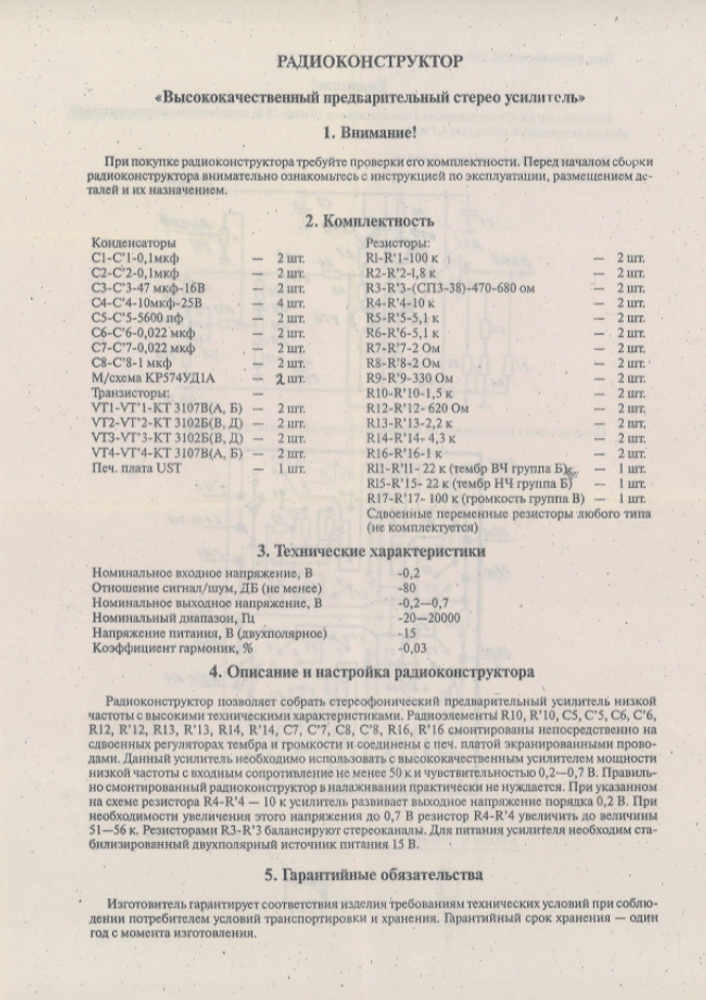

    Радиоконструктор позволяет собрать стереофонический предварительный усилитель низкой частоты с высокими техническими характеристикам. Радиоэлементы R10, R'10, C5, C'5. C6, C'6, R12, R'12, R13, R'13, R14, R'14, C7, C'7, C8, C'8, R16, R'16 смонтированы непосредственно на сдвоенных регуляторах тембра и громкости и соединены с печ. платой экранированным проводами. Данный усилитель необходимо использовать с высококачественным усилителем мощности низкой частоты с входным сопротивлением не менее 50к и чувствительностью 0,2-0,7 В. Правильно смонтированный радиоконструктор в налаживании практически не нуждается. При указанном на схеме резистора R4-R'4-10к усилитель развивает выходное напряжение порядка 0,2В. При необходимости увеличения этого напряжения до 0,7В резистор R4-R'4 увеличить до величины 51-56К. Резисторами R3-R'3 балансируют стереоканалы. Для питания усилителя необходимо стабилизированный двухполярный источник питания 15В.



    Характеристики:



    Входное напряжение 0,2В



    Выходное напряжение 0,2-0,7В



    Диапазон частот 20-20000Гц



    Коэффициент гармоник 0,03%



    Питание двухполярное 15В
