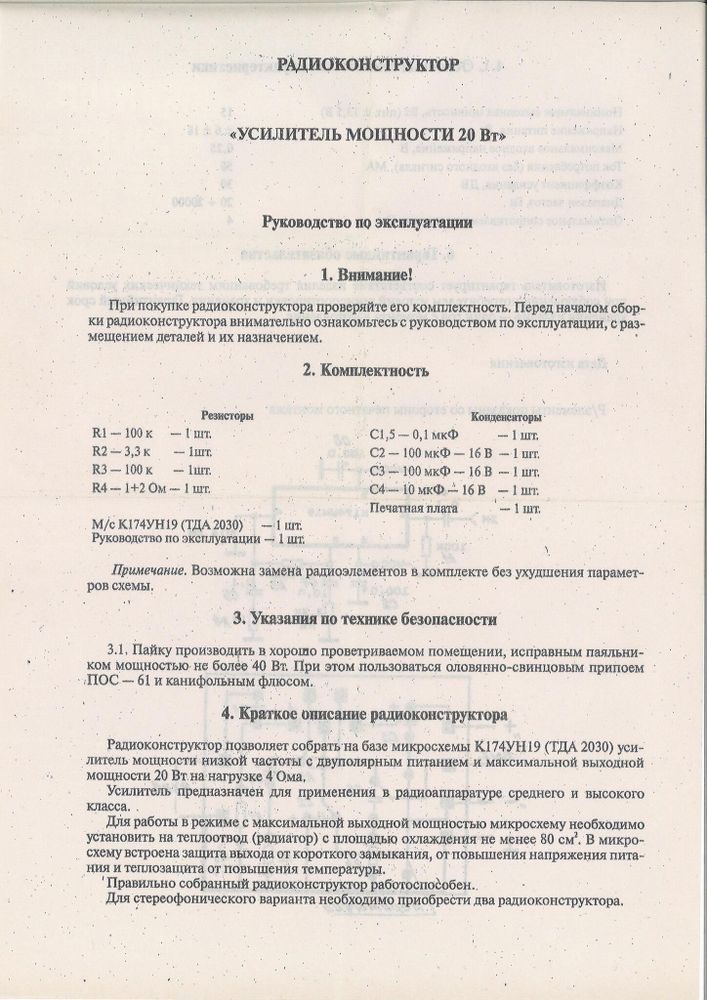

Радиоконструктор позволяет собрать на базе микросхемы К174УН19 (ТДА2030) усилитель мощности низкой частоты с двухполярным питанием и максимальной выходной мощности 20 Вт на нагрузке 4 Ома.

Усилитель предназначен для применения в радиоаппаратуре среднего и высокого класса. Для работы в режиме максимальной выходной мощностью микросхемы необходимо установить на теплоотвод (радиатор) с площадью охлаждения не менее 80 кв.см. В микросхему встроена защита выхода от короткого замыкания, от повышения напряжения питания и теплозащита от повышения температуры.

Правильно собранный радиоконструктор работоспособен.

Для стереофонического варианта необходимо приобрести два радиоконструктора.

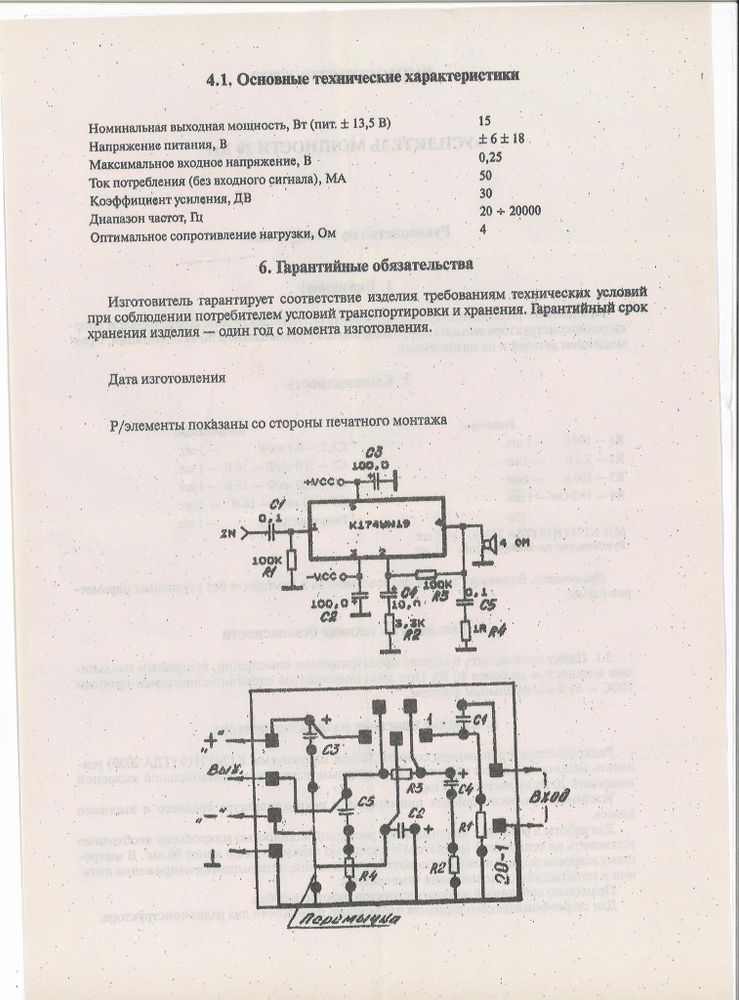

Технические характеристики:

Номинальная выходная мощность: 15 Вт;

Напряжение питания: +-6+-18 В:

Максимальное входное напряжение: 0,25 В;

Ток потребления (без входного сигнала): 50 МА;

Коэффициент усиления: 30 дБ;

Диапазон частот: 20-20000 Гц;

Оптимальное сопротивление нагрузки: 4 Ом.
