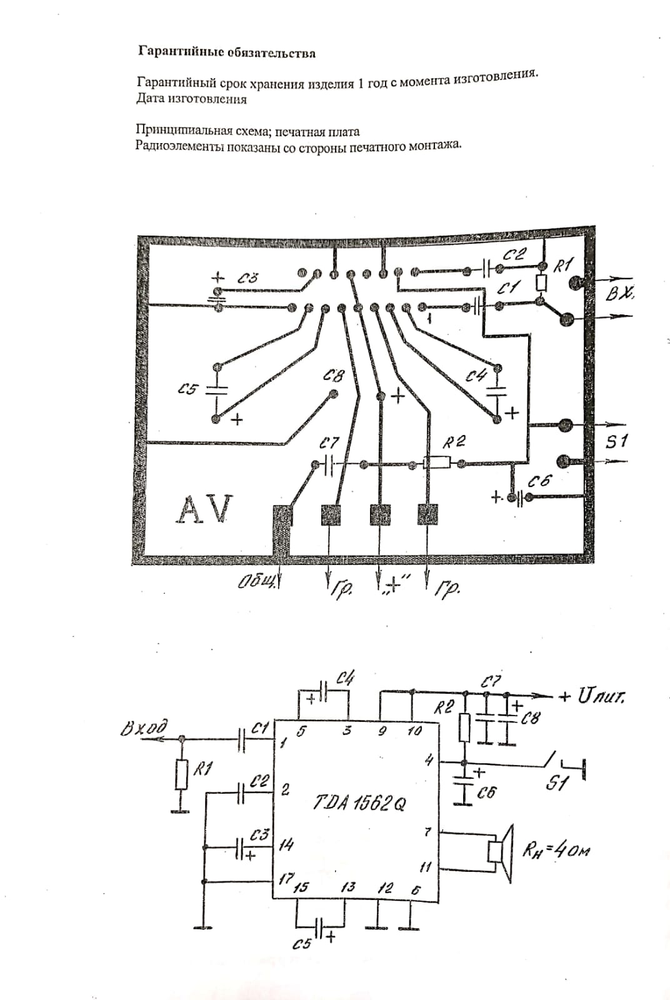

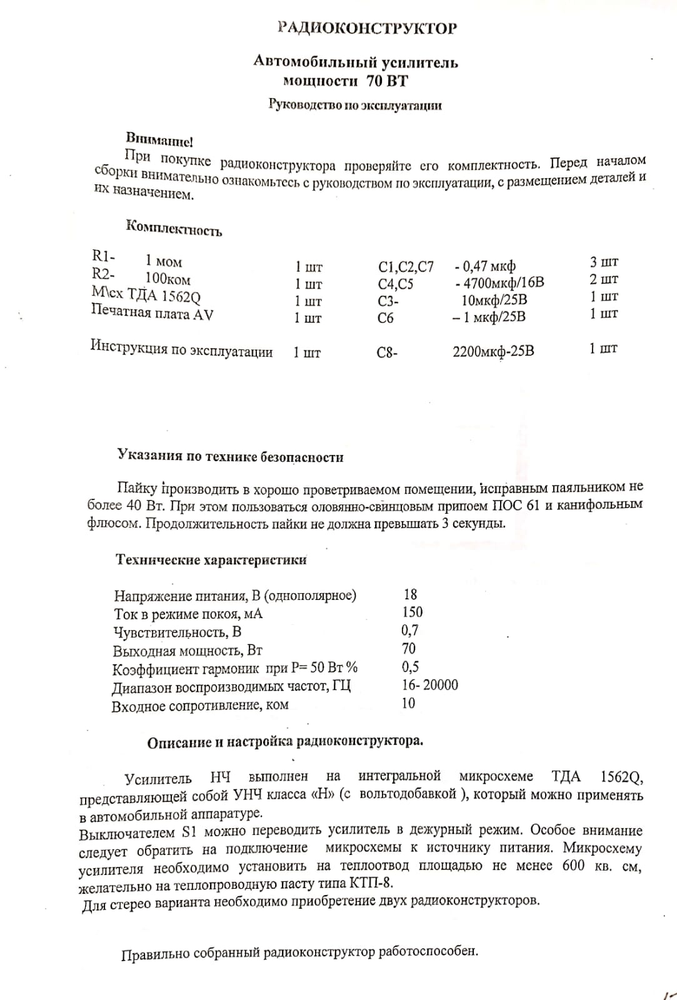

Усилитель НЧ выполнен на микросхеме, представляющей собой унч класса «Н» (с вольтодобавкой), который можно применять в автомобильной аппаратуре.

Выключателем S 1 можно переводить усилитель в дежурный режим. Особое внимание следует обратить на подключение микросхемы к источнику питания. Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 кв. см, желательно на теплопроводную пасту типа КТП-8.

Для стерео варианта необходимо приобретение двух радиоконструкторов.

Технические характеристики:

Напряжение питания (однополярное): 18 В;

Выходная мощность: 70 Вт;

Коэффициент гармоник: 0,5%;

Сопротивление нагрузки: 4 Ом;

Входное напряжение: 750 мВ;
