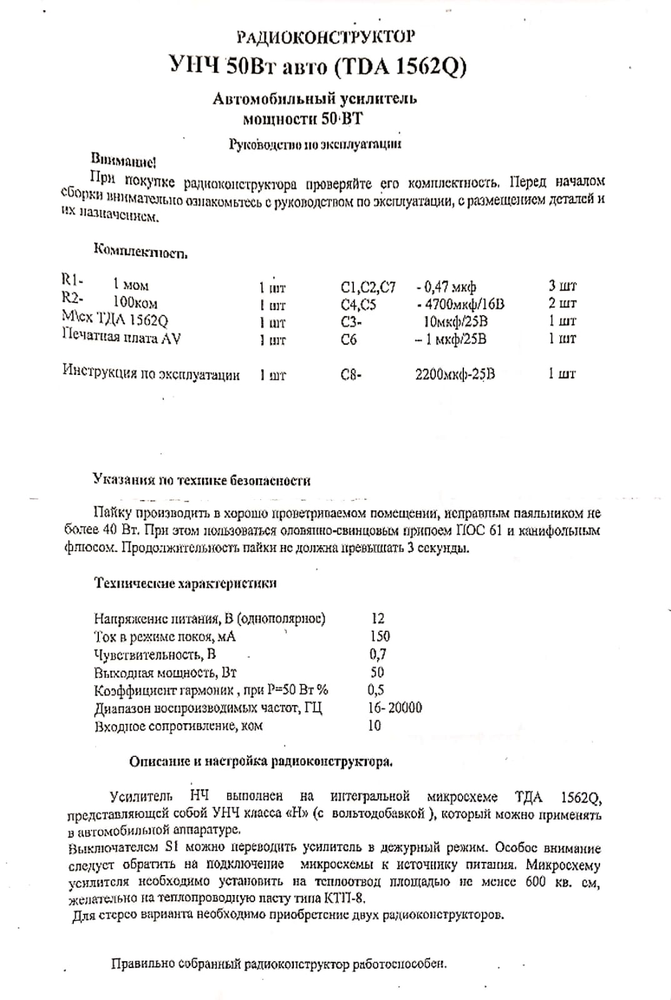

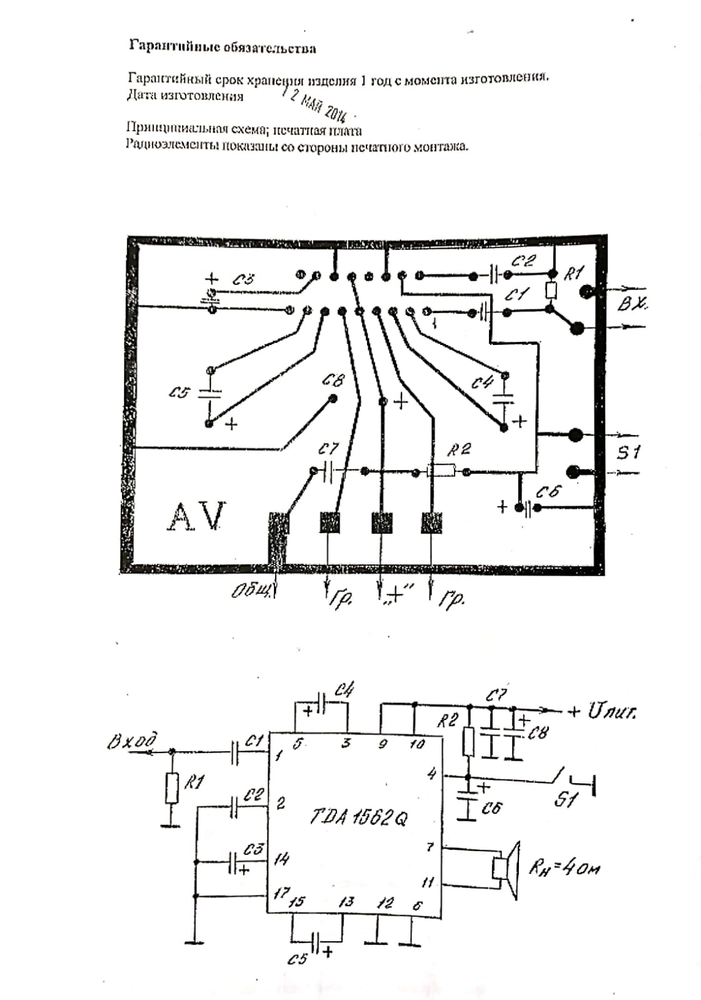

Усилитель НЧ выполнен на интегральной микросхеме ТДА 1562Q (в комплекте не идет), представляющий собой УНЧ класса "Н" (с вольтодобавкой), которые можно применять в автомобильной аппаратуре. Выключатели S1 можно переводить усилитель в дежурный режим. Особое внимание следует обратить на подключение микросхемы к источнику питания. Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 кв.см., желательно на теплопроводную пасту типа КТП-8.

Для стерео варианта необходимо приобретение двух радиоконструкторов. Правильно собранный радиоконструктор работоспособен.

Технические характеристики:

Напряжение питания (однополярное): 12 В;

Ток в режиме покоя: 150 мА;

Чувствительность: 0,7 В;

Выходная мощность: 50 Вт;

Коэффициент гармоник: 0,5 %;

Диапазон воспроизводимых частот: 16-20000 Гц;

Входное сопротивление: 10 кОм.

TDA1562Q не идет в наборе!
