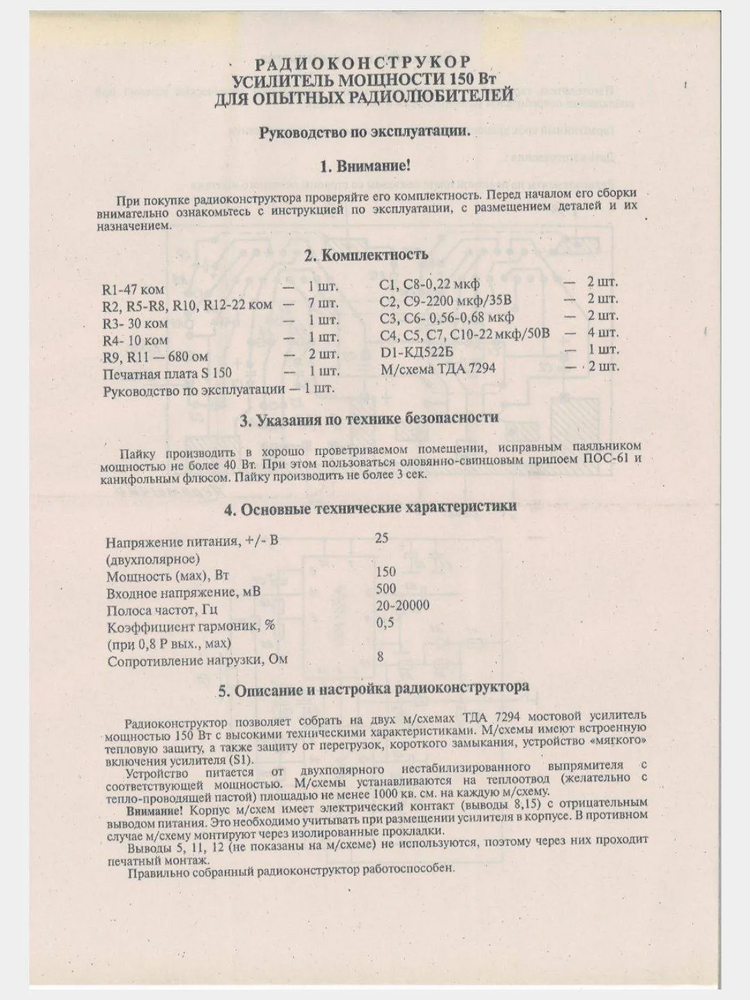

Радиоконструктор позволяет собрать на двух м/схемах ТДА 7294 мостовой усилитель мощностью 150 Вт с высокими техническими характеристиками. М/схемы имеют встроенную тепловую защиту, а также защиту от перегрузок, короткого замыкания, устройство «мягкого» включения усилителя (SI).

Устройство питается от двухполярного нестабилизированного выпрямителя с соответствующей мощностью. М/схемы устанавливаются на теплоотвод (желательно с теплопроводящей пастой) площадью не менее 1000 кв. см. на каждую м/схему.

Характеристики:

Напряжение питания: +/-25 В.

Выходная мощность (max): 150 Вт.

Входное напряжение: 500 мВ.

Коэффициент гармоник: 0,5%.

Сопротивление нагрузки: 8 Ом.
