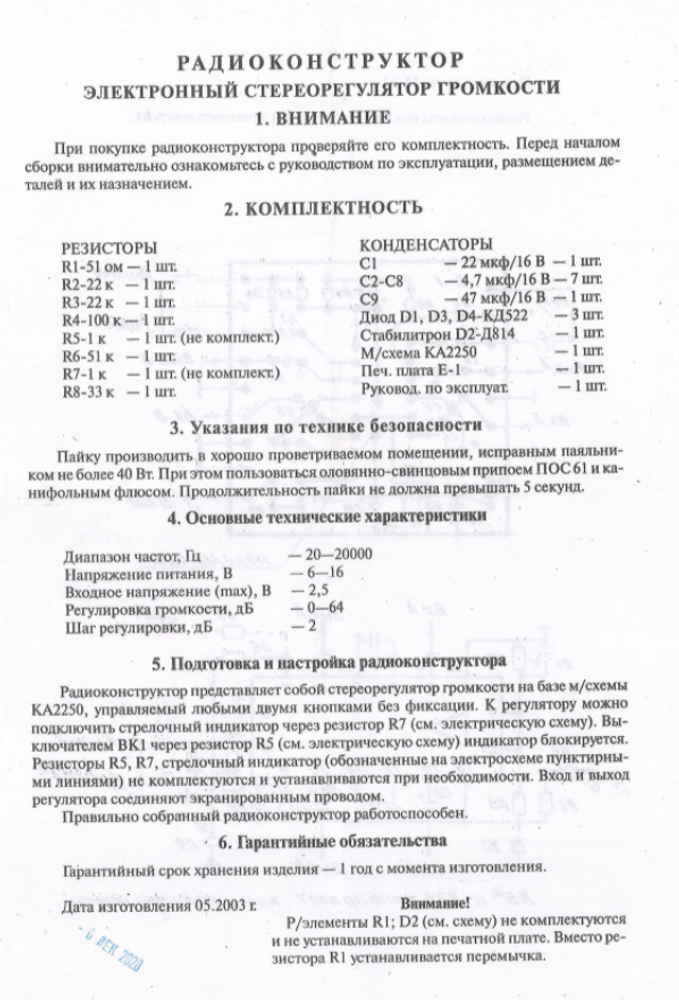

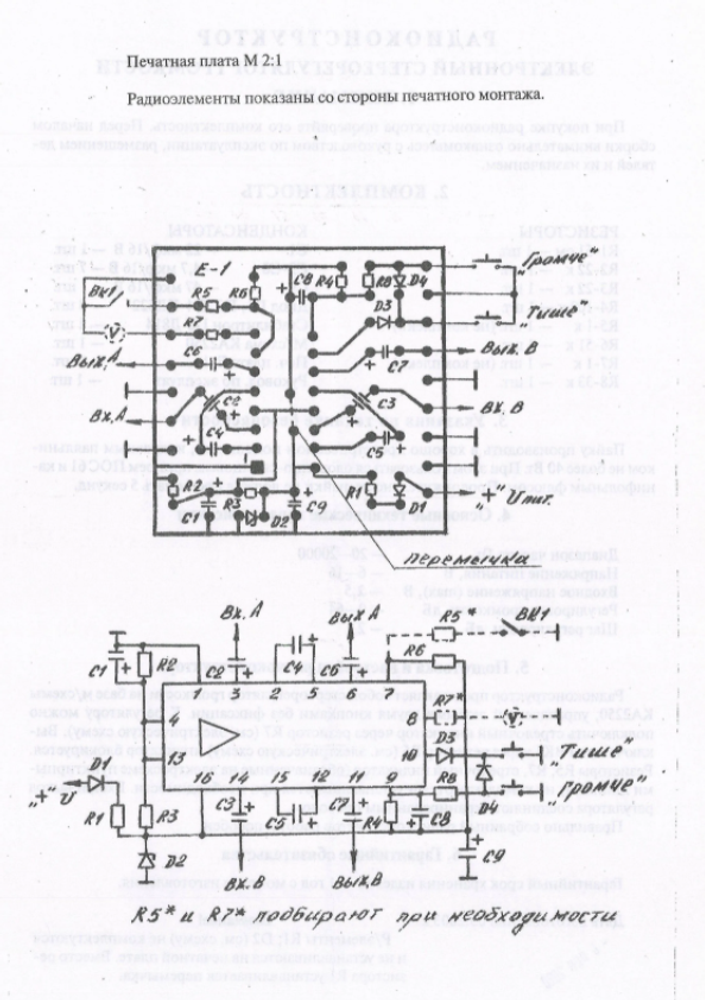

Радиоконструктор представляет собой стерео регулятор громкости на базе микросхемы КА2250, управляемый любыми двумя кнопками без фиксации. К регулятору можно подключить стрелочный индикатор через резистор R7 (cм.эл. схему). Выключателем ВК1 через резистор R5 индикатор блокируется. Резисторы R5, R7, стрелочный индикатор (обозначенные на электросхеме пунктирными линиями) не комплектуются и устанавливаются при необходимости. Вход и выход регулятора соединяют экранированным проводом. Правильно собранный радиоконструктор работоспособен.

Технические характеристики:

Диапазон частот: 20-20000 Гц;

Напряжение питания: 6-16 В;

Входное напряжение (мах): 2,5 В;

Регулировка громкости: 0-64 дБ;

Шаг регулировки: 2 дБ.
