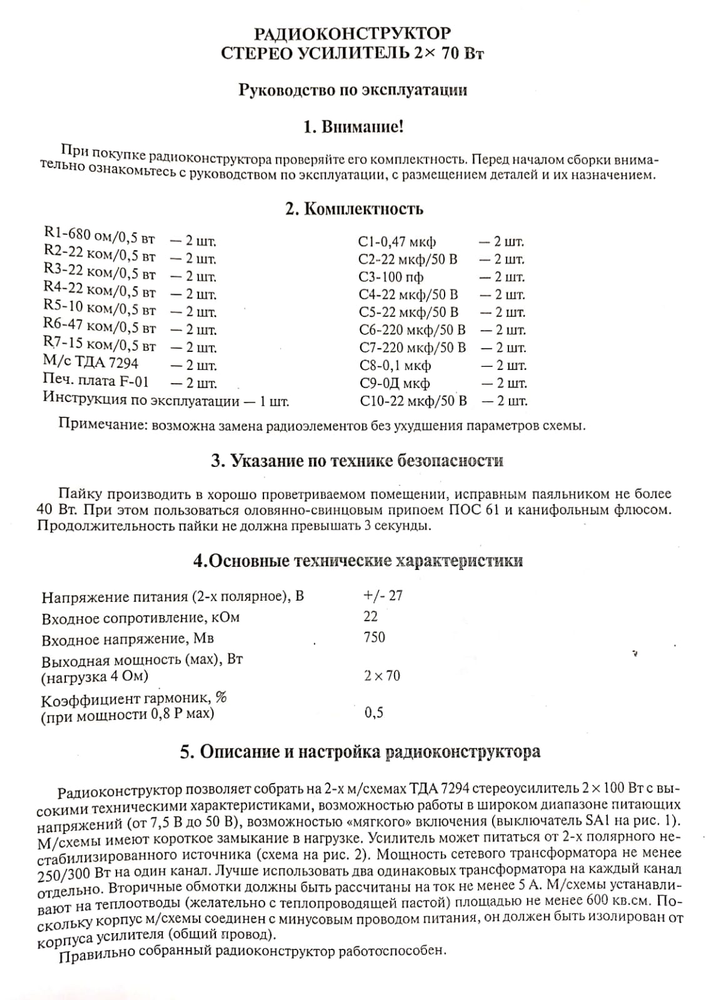

Радиоконструктор позволяет собрать на 2-х м/схемах ТДА 7294 стереоусилитель 2 х 70 Вт с высокими техническими характеристиками, возможностью работы в широком диапазоне питающих напряжений (от 7,5 В до 50 В), возможностью«мягкого»включения (выключатель SAl на рис. 1). М/схемы имеют короткое замыкание в нагрузке. Усилитель может питаться от 2-х полярного нестабилизированного источника (схема на рис. 2). Мощность сетевого трансформатора не менее 250/300 Вт на один канал. Лучше использовать два одинаковых трансформатора на каждый канал отдельно. Вторичные обмотки должны быть рассчитаны на ток не менее 5 А. М/схемы устанавливают на теплоотвод (желательно с теплопроводящей пастой) площадью не менее 600 кв.СМ. Поскольку корпус м/схемы соединен с минусовым проводом питания, он должен быть изолирован от корпуса усилителя (общий провод).
