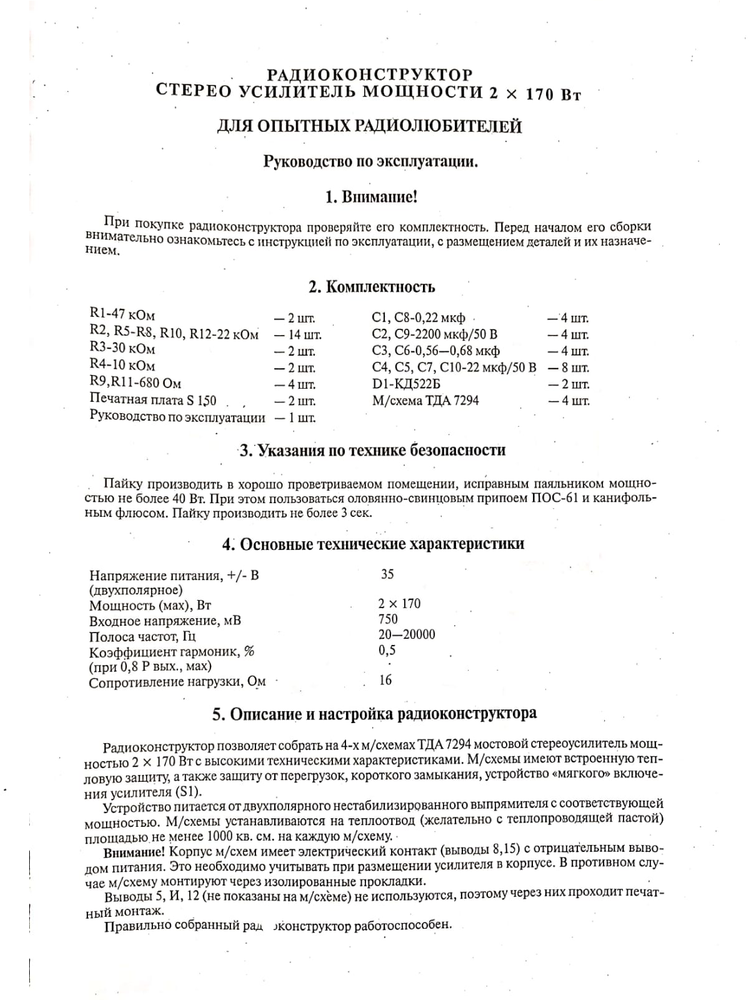

Радиоконструктор позволяет собрать на 4-х м/схемах ТДА 7294 мостовой стереоусилитель мощностью 2 х 170 Вт с высокими техническими характеристиками. М/схемы имеют встроенную тепловую защиту, а также защиту от перегрузок, короткого замыкания, устройство «мягкого» включения усилителя (SI).

Устройство питается от двухполярного нестабилизированного выпрямителя с соответствующей мощностью. М/схемы устанавливаются на теплоотвод (желательно с теплопроводящей пастой) площадью не менее 1000 кв. см. на каждую м/схему.

Внимание! Корпус м/схем имеет электрический контакт (выводы 8,15) с отрицательным выводом питания. Это необходимо учитывать при размещении усилителя в корпусе. В противном случае м/схему монтируют через изолированные прокладки.
