Сборка производится на печатной плате, входящие в состав комплекта, согласно принципиальной схеме и рисунку радиоконструктор в сборе. Во избежание выхода из строя радиоэлементов и отслоения печатных проводников длительность пайки не должна превышать 2-3 секунд. На печатную плату устанавливают сначала перемычку, микросхему (обратить внимание на расположение выводов), затем остальные элементы. При желании собранные генератор можно дополнить ступенчатым делителем напряжения, уменьшающим входное напряжение в 10 и 100 раз соответственно.

Налаживание генератора сводится к установке выходного уровня напряжения 1 В подстрочным резистором R2.

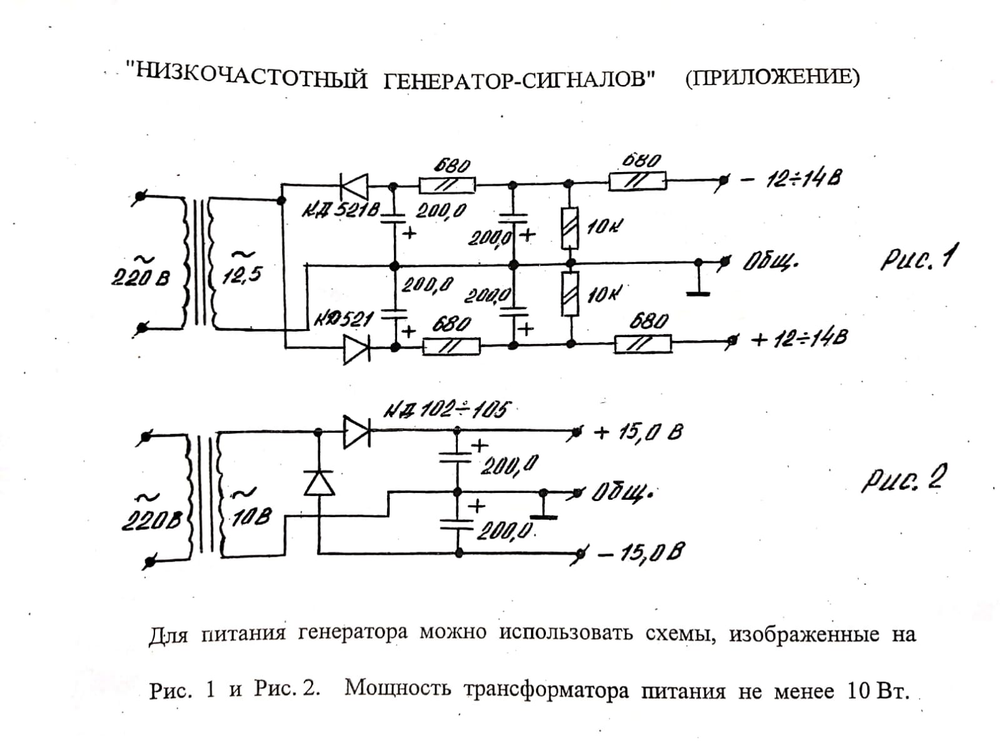

Источником питания служит любой стабилизированный источник 2^x полярного питания +- 15 В.

Основные технические характеристики:

Диапазон генерируемых частот: 20-20000 Гц;

Выходное напряжение: не менее 1В;

Напряжение питания: +-15 В.
