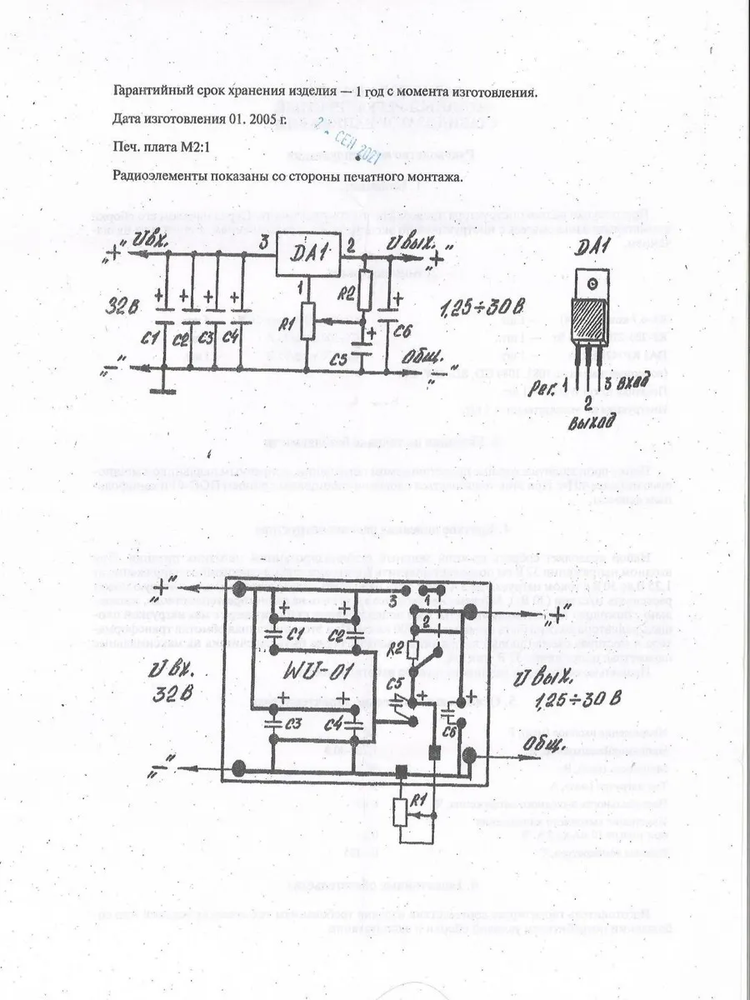

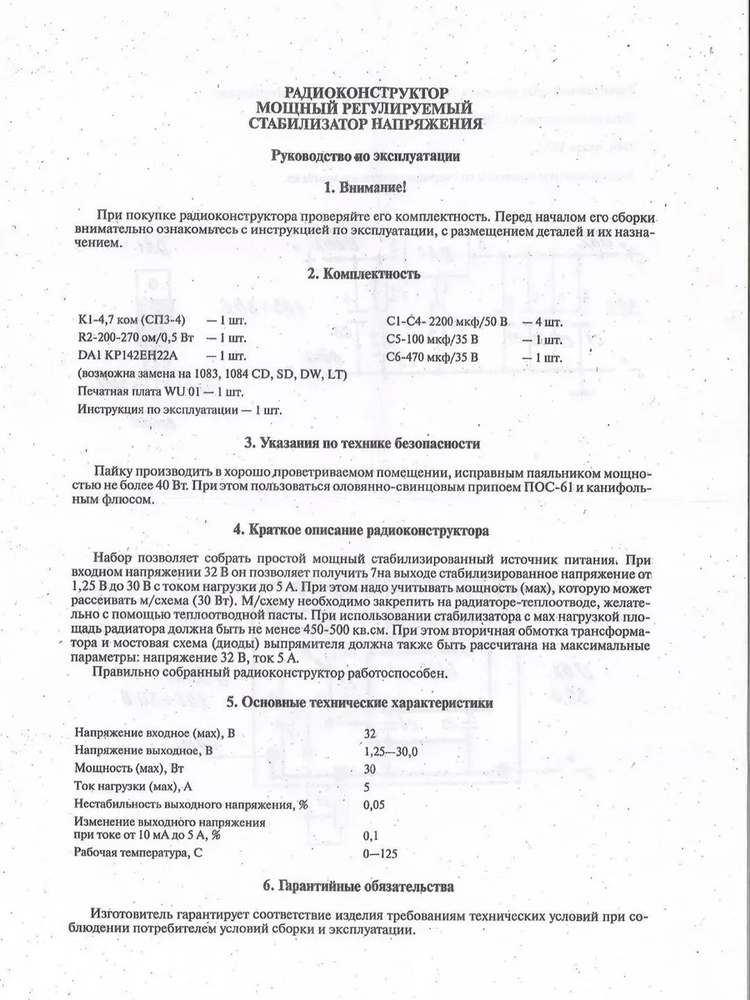

Набор позволяет собрать простой мощный стабилизированный источник питания. При вх напряжении 30 В он позволяет получить на выходе стабилизированное напряжение от 1,25 В до 30 В с током нагрузки до 5 А. При этом надо учитывать мощность, которую может рассеивать микросхема (30 Вт). Микросхему необходимо закрепить на радиаторе-теплоотводе, желательно с помощью теплоотводной пасты. При использовании стабилизатора с мах нагрузкой площать радиатора должна быть не менее 450-500 кв.см. При этом вторичная обмотка трансформатора и мостовая схема (диоды) выпрямителя должна также быть рассчитана на мах параметры: напряжение 32 В, ток 5 А.

Технические характеристики:

Напряжение входное: 32 В;

Напряжение выходное: 1,25-30 В;

Мощность: 30 Вт;

Ток нагрузки: 5 А;

Нестабильность выходного напряжения: 0,05%;

Изменение выходного напряжения при токе от 10 мА до 5А: 0,1%;

Рабочая температура: 0-125 С
