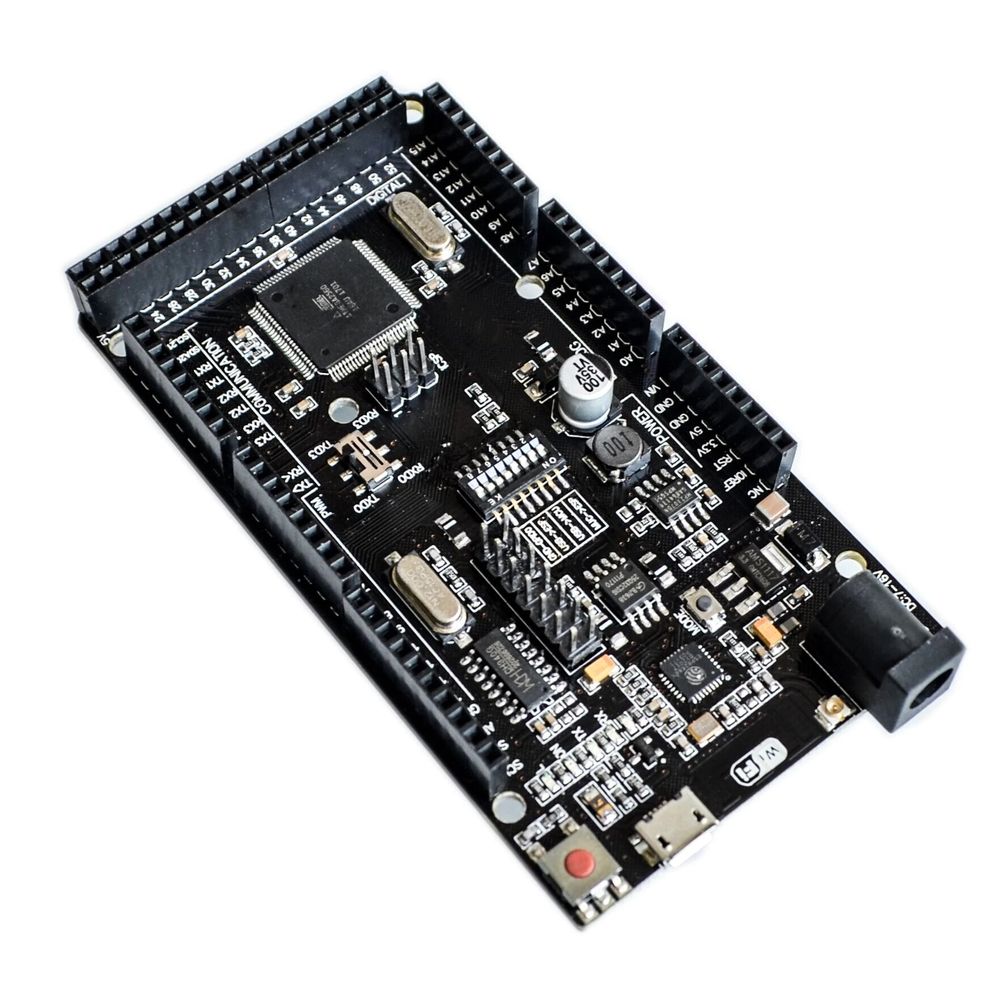

Представляет собой модернизированную версию платы Arduino Mega 2560. Полная интеграция на одной плате микропроцессора ATmega2560 и чипа Wi-Fi ESP8266. Все модули могут работать вместе или каждый в отдельности. и у каждого своя распиновка подключения. Удобное решение для разработки новых проектов, требующих Wi-Fi. Через USB вы можете обновлять скетчи и прошивки как для ATmega2560 так и для ESP8266. Для этого на борту имеется USB-serial конвертер CH340G. На плате имеется DIP-переключатель, для подключения модулей.

Характеристики:

Так же можно переключать для общения между MEGA2560 и ESP8266 порты MEGA2560 USART0 или USART3 .

Характеристики Arduino MEGA2560:

Микроконтроллер ATmega2560

Рабочее напряжение: 6-12V

56 цифровых входов/выходов (16 из них ШИМ)

16 аналоговых входов

256Кб Flash памяти

Частота 16 МГц

Характеристики ESP8266:

Объем flash памяти 32Мб

поддержка WiFi протоколов 802.11 b/g/n

Wi-Fi Direct (P2P), soft-AP

встроенный стек TCP/IP

встроенный TR переключатель, balun, LNA, усилитель мощности и типа сети

встроенный PLL, регуляторы, и система управления питанием

выходная мощность +20.5 дБм в режиме 802.11b

поддержка диверсити антенн

ток утечки в выключенном состоянии до 10 мкА

пробуждение и отправка пакетов за время до 22 мс

потребление в режиме Standby до 1.0 мВт (DTIM3)

Примечание:

Для перевода ESP8266 в режим программирования нужно нажать кнопку "ESP Reboot"
