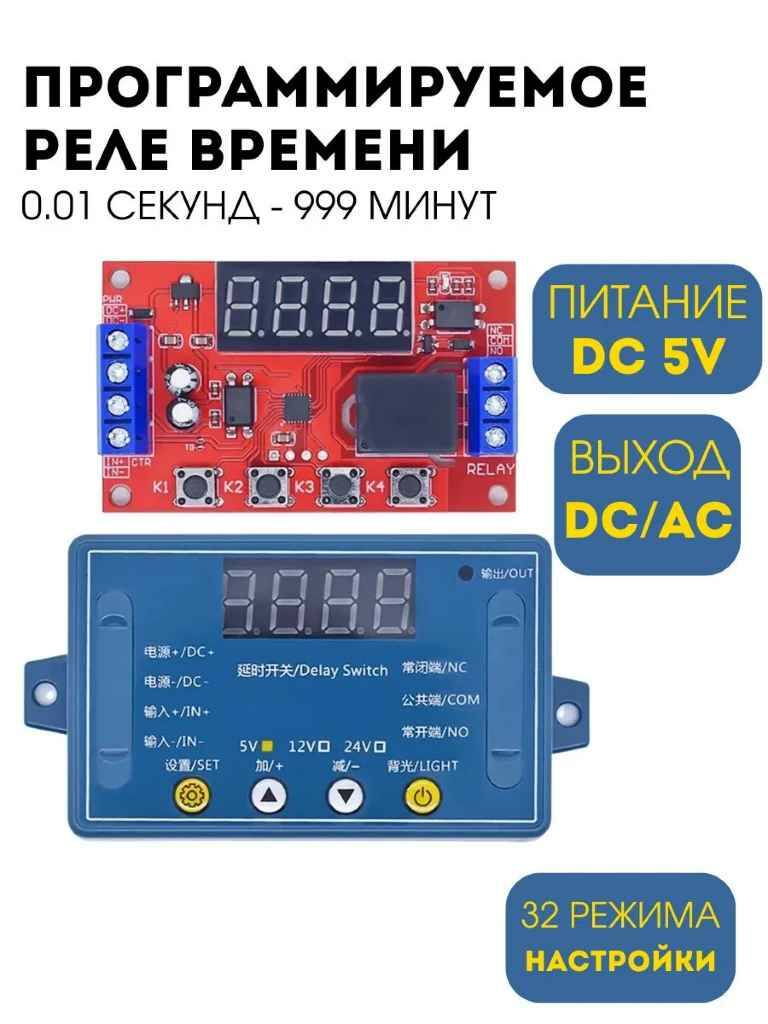

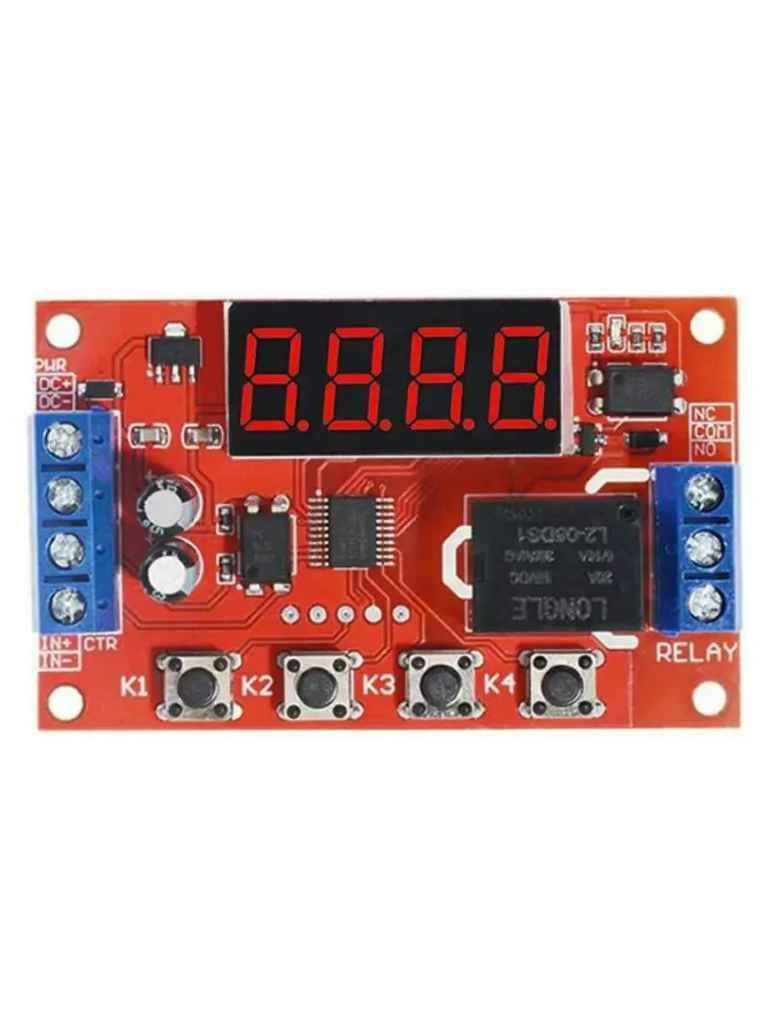

Реле времени - это устройство, которое позволяет задерживать выполнение какого-либо действия на определенный период времени. Этот модуль имеет 32 режима настройки, что позволяет вам выбрать нужную задержку в зависимости от ваших потребностей.

Реле задержки времени DC 5V 0.1 секунды - 999 минут + 32 режима настройки - это уникальное решение для тех, кто хочет контролировать время работы своих устройств. Этот модуль подходит для использования в различных областях, таких как автоматизация, производство и другие области, где требуется точное управление временем.

Технические характеристики:

1. Входное напряжение: DC 5V

2. Выходная напряжение/ток: DC30V/10A - AC220V/5A

3. Время задержки: 0.1сек - 999 минут

4. Ток покоя: 20 мА

5. Рабочий ток: 60 мА

6. Сохранение настроек при потери питания: ДА

7. Точность синхронизации времени: 0.01сек.

Основные режимы (P-11 – P-18)

P-11: Импульсный режим – реле включается только при наличии сигнала, отключается при его пропадании.

P-12: Режим самоблокировки – каждое срабатывание меняет состояние реле (вкл/выкл).

P-13: Задержка на отключение – после срабатывания реле включается и отключается через время A. Повторный сигнал во время задержки игнорируется.

P-14: Перезапуск таймера – реле включается, отключается через время A, но новый сигнал во время задержки сбрасывает таймер.

P-15: Накопительный таймер – реле включается, отключается через время A, но новые сигналы во время задержки увеличивают время работы.

P-16: Сброс при повторном сигнале – реле включается, отключается через время A, но новый сигнал во время задержки сразу отключает его.

P-17: Удержание с задержкой – реле включено, пока есть сигнал, после его пропадания отключается через время A. Новый сигнал во время задержки продлевает работу.

P-18: Задержка после включения питания – при подаче питания реле включается сразу, отключается через время A и ждет следующего включения.

Режимы с задержкой на включение (P-21 – P-28)

P-21: Задержка включения – после сигнала реле включается через время A.

P-22: Включение после задержки – при постоянном сигнале реле включается через время A, отключается при пропадании сигнала.

P-23: Реле на пропадание сигнала – если сигнал отсутствует дольше времени A, реле включается. При наличии сигнала – отключается.

P-24: Двойная задержка – при постоянном сигнале реле включается через время A, отключается, если сигнал пропадает дольше, чем A.

P-25: Переключаемый режим – при постоянном сигнале реле включается через время A, при повторном сигнале отключается после задержки A.

P-26: Циклическая работа – при сигнале реле отключается через время A, после пропадания сигнала включается на A секунд.

P-27: Режим по импульсу – при импульсном сигнале реле отключается, при его отсутствии включается через время A (постоянный сигнал = отсутствие импульса).

P-28: Задержка включения при старте – после подачи питания реле включается через время A и остается включенным до отключения питания.

Циклические и сложные режимы (P-31 – P-38)

P-31: Бесконечный цикл – после включения питания реле работает A секунд, отключается на B секунд, цикл повторяется.

P-32: Цикл при наличии сигнала – при постоянном сигнале реле циклически включается на A и отключается на B. При пропадании сигнала цикл останавливается.

P-33: Управляемый цикл – при сигнале реле циклически работает (A – вкл, B – выкл), повторный сигнал останавливает цикл.

P-34: Двойная задержка при старте – после включения питания реле включается через A, отключается через B.

P-35: Задержка + цикл – при сигнале реле включается через A, отключается через B.

P-36: Задержка с сбросом – при постоянном сигнале реле включается через A, отключается через B. Пропадание сигнала сбрасывает таймер.

P-37: Защита от частых срабатываний – при сигнале реле отключается через A, затем игнорирует сигналы в течение B.

P-38: Автоматический цикл – при сигнале реле включается на A, отключается на B, затем повторяет цикл.

Специальные режимы (P-41 – P-48)

P-41: Срабатывание на пропадание сигнала – реле включается через A после исчезновения сигнала.

P-42: Двойная задержка на отключение – после пропадания сигнала реле включается через A, отключается через B.

P-43: Задержка с фильтрацией – реле включается, если сигнал пропал дольше чем на A, отключается через B.

P-44: Ограниченное число циклов – после включения питания реле работает A (вкл) / B (выкл), повторяя цикл C раз, затем останавливается.

P-45: Управляемый цикл с повторами – при сигнале реле циклически работает (A – вкл, B – выкл) C раз, затем останавливается. Новый сигнал запускает цикл заново.

P-46: Счетчик импульсов – реле включается после A сигналов и остается включенным до сброса питания.

P-47: Счетчик с отключением – после A сигналов реле включается на время B, затем отключается.

P-48: Счетчик в интервале времени – если в течение времени C поступило A сигналов, реле включается через B и затем отключается.
