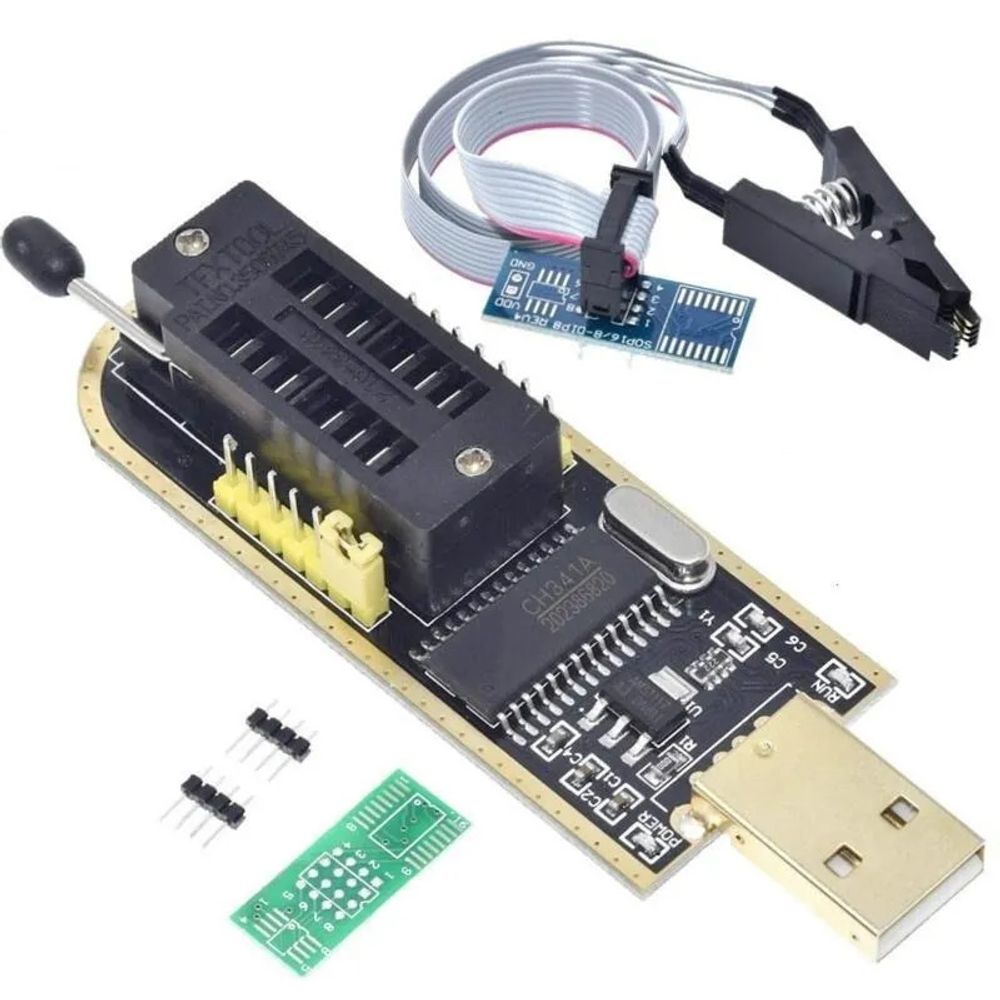

Программатор Eeprom на СН341 используется для программирования микросхем ВIОS для материнских плат компьютеров, ноутбуков, видеокарт, мультимедийных плееров, памяти телевизоров, ЖК-дисплеев, маршрутизаторов, игровых приставок, магнитол, приборных панелей в автомобиле и автомагнитол, 24 ЕЕРRОМ, 25 SРI FLАSН.

Назначение группы контактов 1:

► 1,2,3 – выбор режима работы (1-2 режим Paralell (внутренней) и 2-3 режим Serial (внешней)

► TX – передаваемые данные

► RX – принимаемые данные

► GND – питание земля

► 5V – питание +5 В

Назначение группы контактов 2:

► CLK – линия тактирования (Serial CLock)

► CS – режим работы

► MOSI – прием данных

► MISO – передача данных

► GND – питание земля

► 3.3V – питание +3.3 В

► 5V – питание +5 В
