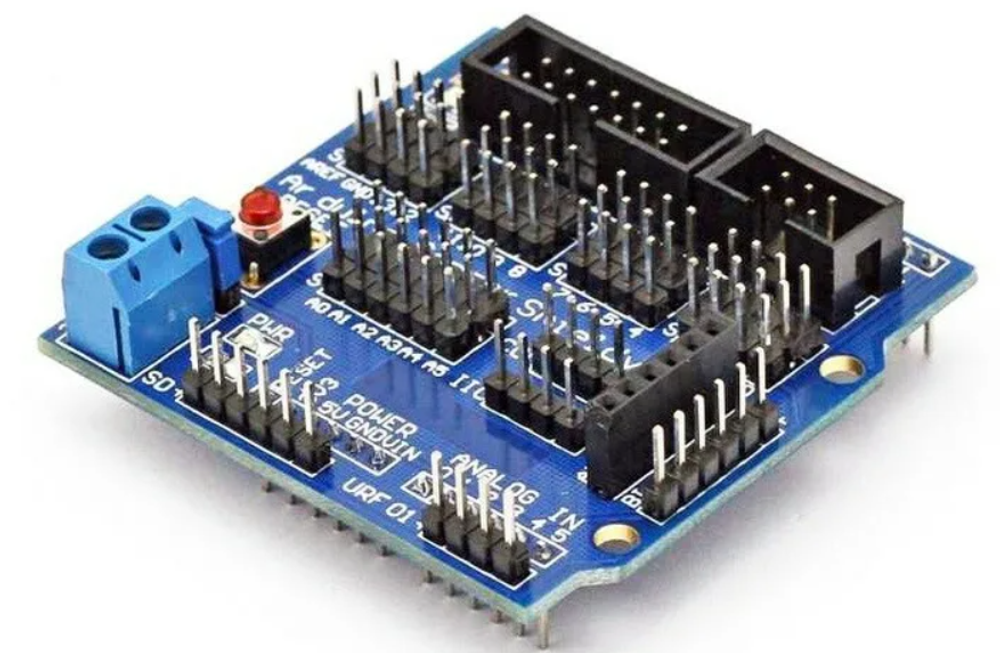

Коммутационная плата Arduino Sensor Shield V5.0 предназначена для расширения функциональности контроллеров на платформе Arduino UNO.
Плата позволяет подключить различные вариации внешних устройств, таких как датчики, сервомашинки, реле, кнопки, потенциометры и т.д.
- На плате расширения находится кнопка сброса параметров или перезагрузки RESET.
- Когда на плату подается питание, должен загореться светодиод PWR.

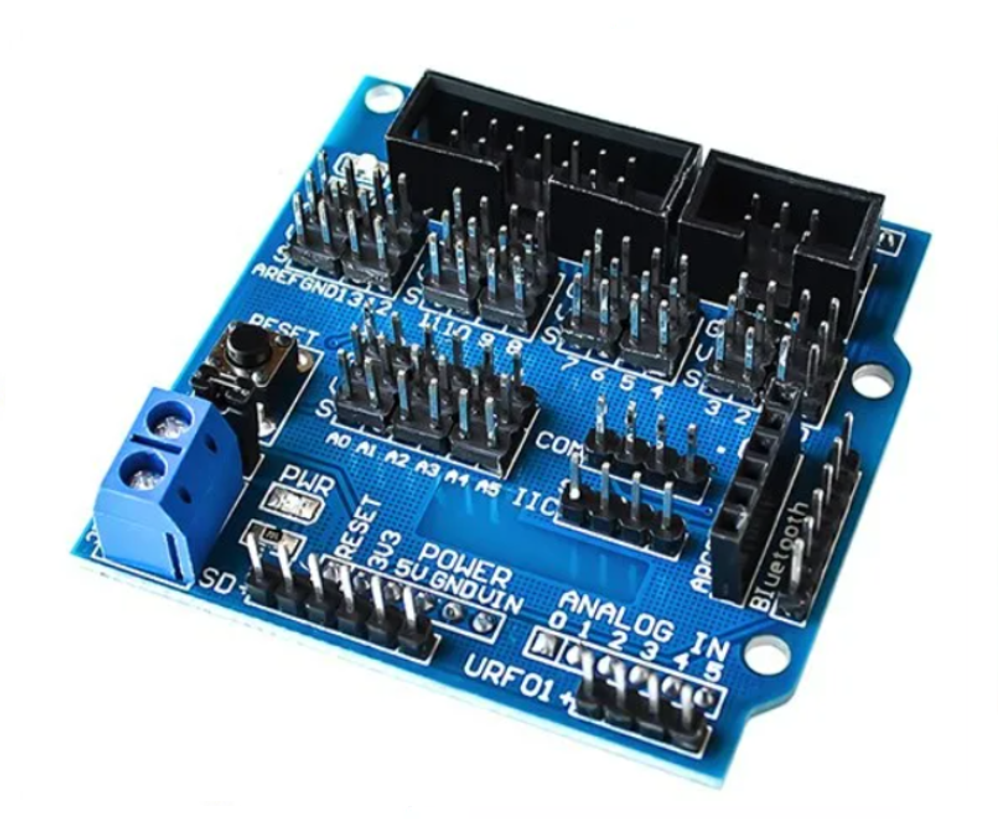

- На плате расширения Arduino Sensor Shield V5.0 расположено множество интерфейсов для подключения различных внешних устройств и питания.
SD card interface (интерфейс для подключения карт памяти SD) – имеет 6 выводов, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, GND, D11, D10, D13, D12.
Ultrasonic interface (интерфейс для подключения ультразвуковых датчиков) – имеет 4 вывода, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, A0, A1, GND.
Интерфейс для подключения внешнего источника питания (блока питания, батареи). Обозначение выводов: GND, VCC.
Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN.
Установлено шесть аналоговых входов обозначенных: 0, 1, 2, 3, 4, 5.
Analog IO ports (интерфейс аналоговых входов-выходов) имеет 6 выводов, обозначение выводов: A0, A1, A2, A3, A4, A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal.
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Имеет 4 вывода, обозначение контактов: SCL (Serial CLock), SDA (Serial DAta), «-», «+».
Интерфейс RS232 (последовательная шина COM), имеет 4 вывода обозначение выводов: Tx, Rx, «-», «+».
ACP220 wireless module interface (интерфейс для подключения внешнего Wi-Fi модуля ACP220). Имеет 6 входов, обозначение входов: GND, VCC, не задействован, D1, D0, не задействован.
Bluetooth interface (интерфейс для подключения внешнего устройства Bluetooth) имеет 6 выводов. Обозначение выводов: VCC, GND, D1, D0, GND, 3V3.
Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов. Обозначение выводов: D0, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Вывод AREF (опорное напряжение для аналоговых входов).
LCD parallel interface (параллельный порт для подключения жидкокристаллического дисплея) имеет 14 выводов. Обозначение выводов на схеме интерфейсов платы.
LCD serial interface (последовательный порт для подключения жидкокристаллического дисплея) имеет 6 выводов. Обозначение выводов на схеме интерфейсов платы.
Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Переключение с источника питания Arduino на внешний источник осуществляется с помощью перемычки SEL. Для питания платы нужно напряжение 5 Вольт.
Характеристики платы Arduino Sensor Shield V5.0:
Напряжение питания: 5 В
Питание: от Arduino и внешних источников питания
SD card interface - интерфейс для подключения карт памяти SD
Ultrasonic interface интерфейс для подключения ультразвуковых датчиков
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем
Интерфейс RS232 - последовательная шина COM
ACP220 wireless module interface - интерфейс для подключения внешнего Wi-Fi модуля ACP220
Bluetooth interface - интерфейс для подключения внешнего устройства Bluetooth
LCD parallel interface и LCD serial interface - параллельный и последовательный порт для подключения жидкокристаллического дисплея
Размеры: 57 х 57 х 18.5 мм
Вес: 23 гр.
