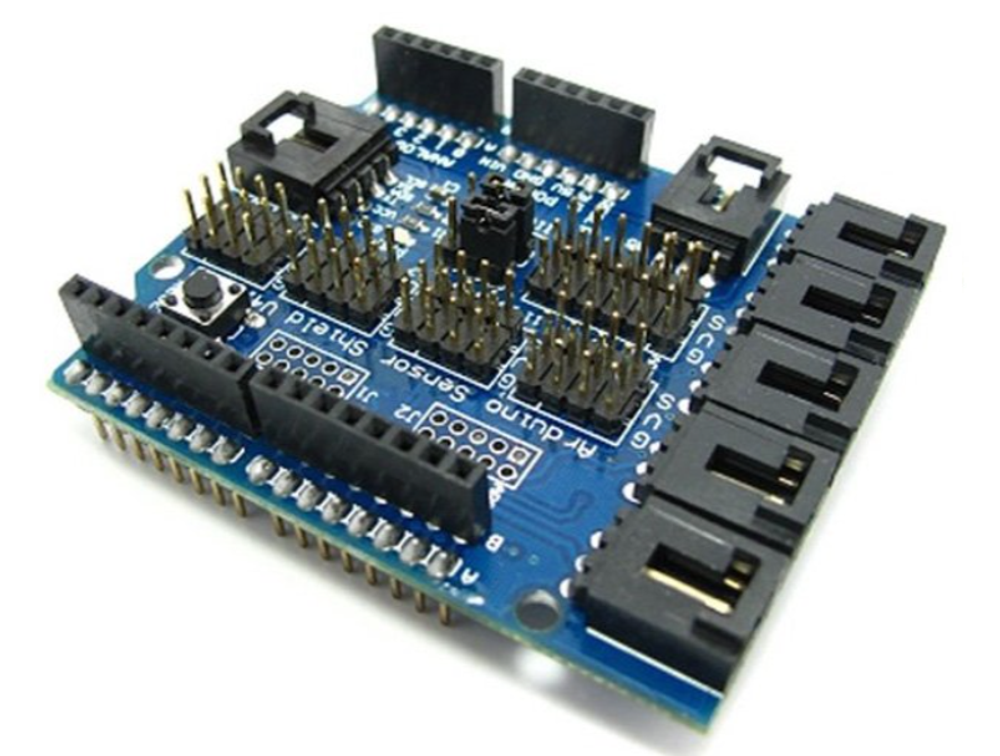

Sensor Shield v 4.0 представляет собой надстройку для плат Arduino, разветвляющую каждый пин отладочной платы для практичного подключения трёхпроводных модулей датчиков.

Все 13 цифровых портов Arduino выведены на трёхконтактные гребёнки с распиновкой, схожей с распиновкой сервоприводов – земля, плюс питания, сигнал. Это позволяет подключать как собственно серво, так и различные датчики, требующие питания и выводящие показания по одному проводу.

Аналоговые пины выведены на специальные разъёмы для быстрого подключения. Они также имеют «серво»-распиновку.

На плате установлен ещё один четырёхпиновый разъём, к которому можно подвести либо IIC, либо UART, выставив нужные джамперы на шилде.

ОСНОВНЫЕ ДОСТОИНСТВА

не мешает дальнейшему наращиванию функционала другими шилдами

на шилд выведены кнопка сброса и светодиод питания

корпуса разъёмов полностью закрывают внутренние контакты, предохраняя от короткого замыкания

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

быстрое подключение датчиков к панели управления умным домом

отладка проектов

подключение большого количества сервоприводов (например, для робота)
