Как вы знаете контроллеры Arduino Nano и Arduino Pro очень маленькие. Это, конечно, их основное достоинство, позволяющее встраивать их в компактные проекты. Но для отладки они не очень удобны. Плата расширения для Arduino NANO V3.0 разработана для облегчения подключения и позволяет исправить этот недостаток.

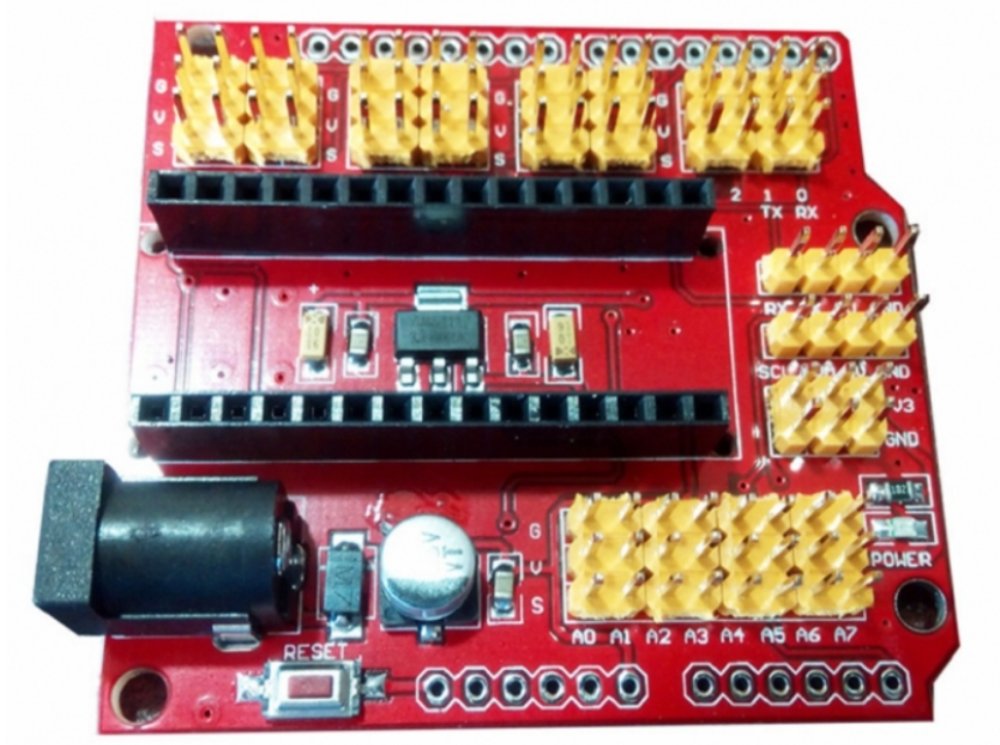

Плата расширения Arduino Nano V3.0 является платой ввода/вывода. Можно встретить наименование Arduino Nano V3.0 Prototype Shield I/O Extension Board, где I/O это сокращение от In/Out (Ввод/Вывод).
С помощью платы расширения Arduino Nano Shield V3.0 облегчается подключение различных датчиков и исполнительных устройств.
В центре платы смонтированы разъёмы для установки контроллеров Arduino Nano и Arduino Pro, а сама плата имеет размеры, идентичные Arduino UNO.
По периметру также установлены разъёмы для подключения шилдов.
Кроме этого на плате есть дополнительные разъёмы, позволяющие подключить к любому выводу микроконтроллера устройство на гибком шлейфе с питанием и землёй.
Встроенный стабилизатор напряжения питания.
На плате расположены кнопка сброса и индикатор включения питания.
Технология изготовления обеспечивает работоспособность при токовой нагрузке вызываемой электродвигателями.
Характеристики
Питание: 12 – 7 В
Размеры: 57 x 10 x 54 мм
Подключение
Модуль имеет круглый соединитель для подключения питания.
На плате расположены группы контактов, содержащие контакты питания 5 В и сигналов.
Обеспечивается подключение периферии к питанию 5 В и следующим сигналам Arduino Nano:
- 14 цифровых входов-выходов с контактами питания
- 8 аналоговых входов с контактами питания
- Интерфейсы UART и I2C c контактами питания
- Вход опорного напряжения АЦП
Напряжение питания через диод D5 поступает на микросхему U1 стабилизатора напряжения LM1117 с выходным напряжением 5 В. Стабилизированное напряжение 5 В поступает на контакты соединителей для обеспечения питанием Arduino Nano и внешних устройств.
Для подключения различных устройств к линиям аналоговых и цифровых сигналов удобно использовать соединительные шлейфы.
