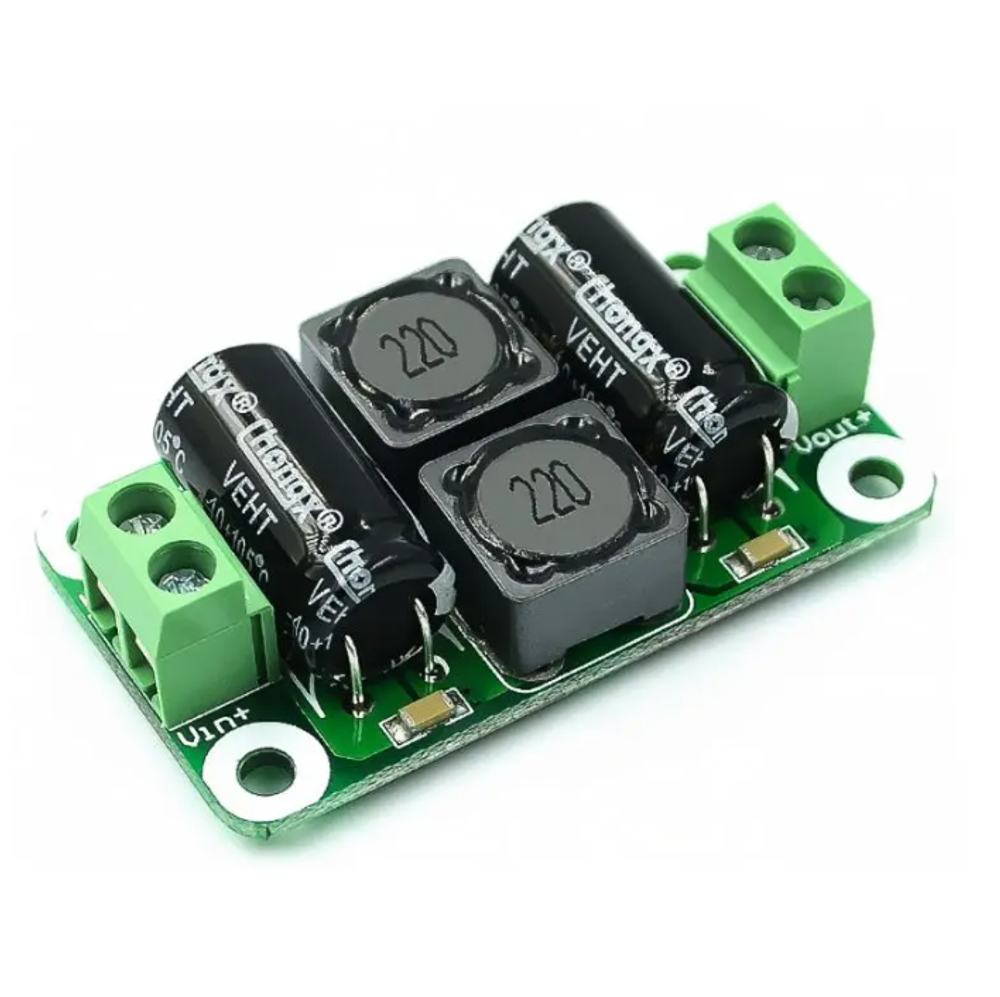

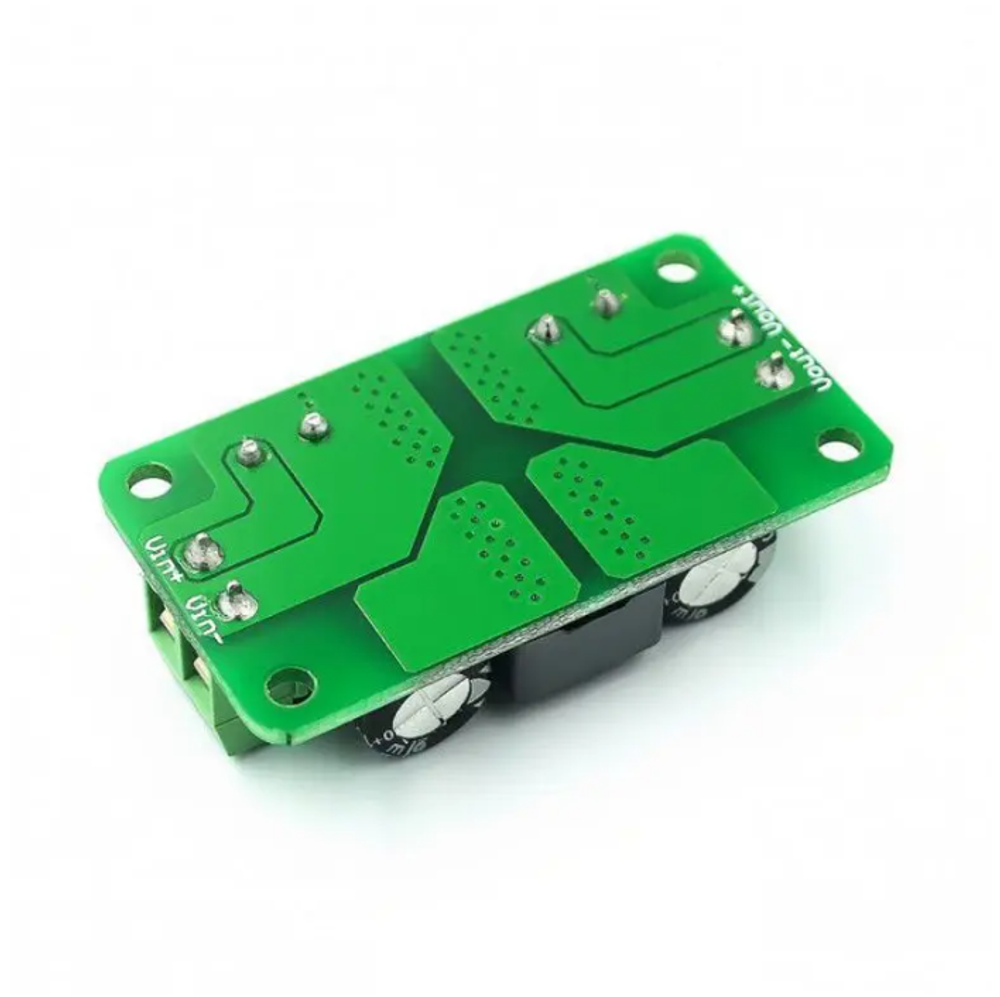

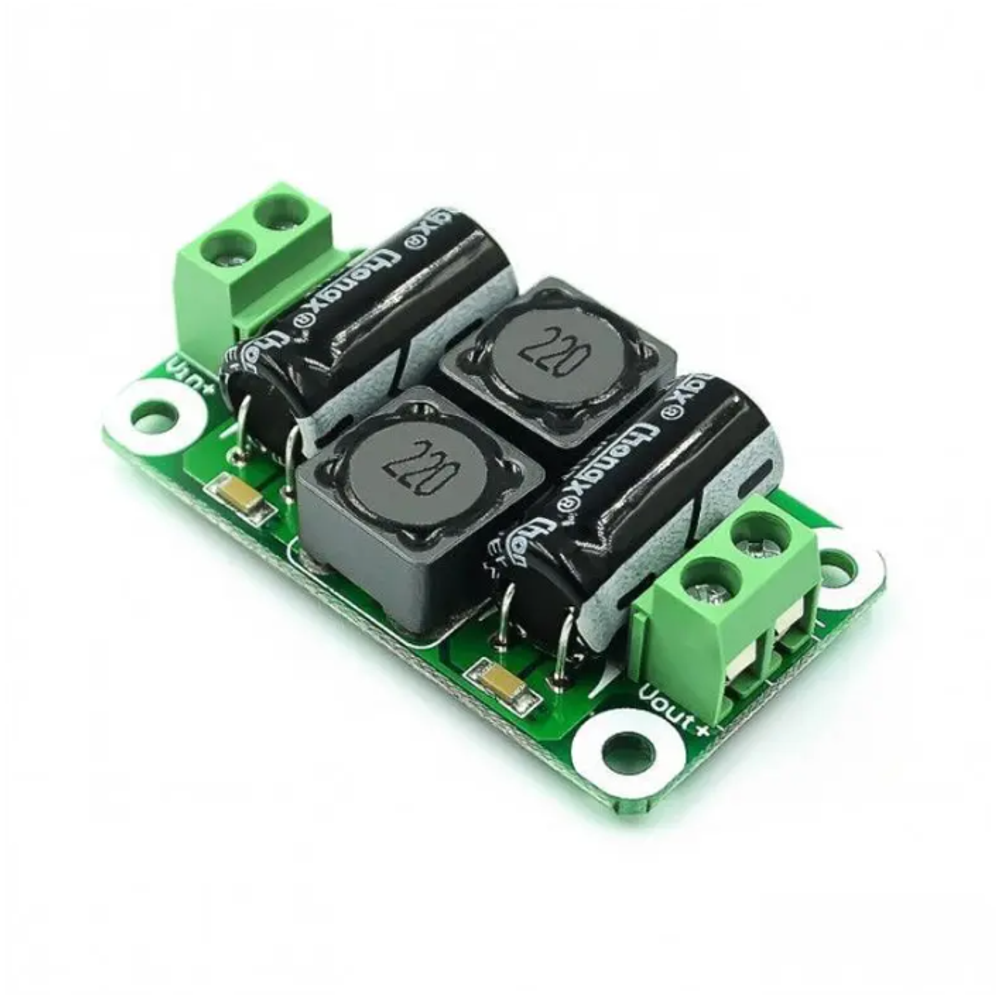

Плата фильтра источника питания постоянного тока 0-50В 4А / подавление электромагнитных помех.

Плата использует принцип общего дифференциального режима LC, который может подавлять помехи в импульсном источнике питания или другом источнике питания постоянного тока.

Уменьшите пульсацию источника питания и уменьшите помехи, вызванные источником питания.

Может использоваться при низком напряжении (0-50В) для цепей питания постоянного тока, таких как Плата усилителя мощности, Автомобильное оборудование, Промышленная плата управления, Электроприборы постоянного тока и т. д.

Схема гибкая в использовании. Когда эффект подавления не соответствует требованиям, его можно подключить последовательно на нескольких уровнях, чтобы увеличить ингибирующую способность.

Когда рабочий ток платы не соответствует требованиям, ее можно подключить параллельно с несколькими блоками для увеличения выходного тока.

Для печатной платы, использующей положительный и отрицательный источник питания, два блока могут быть перекрыты, чтобы сформировать плату подавления помех положительной и отрицательной энергии.

Плата может быть разделена на две спецификации напряжения: 0-25 В, 0-50 В.

Комбинированную фильтрующую пластину можно выбрать в соответствии с используемым диапазоном рабочего напряжения.

Описание терминала:

Vin +: положительный конец

Vin-вход: отрицательный

Vout + input: положительный конец

Vout-Выход: Отрицательный выход

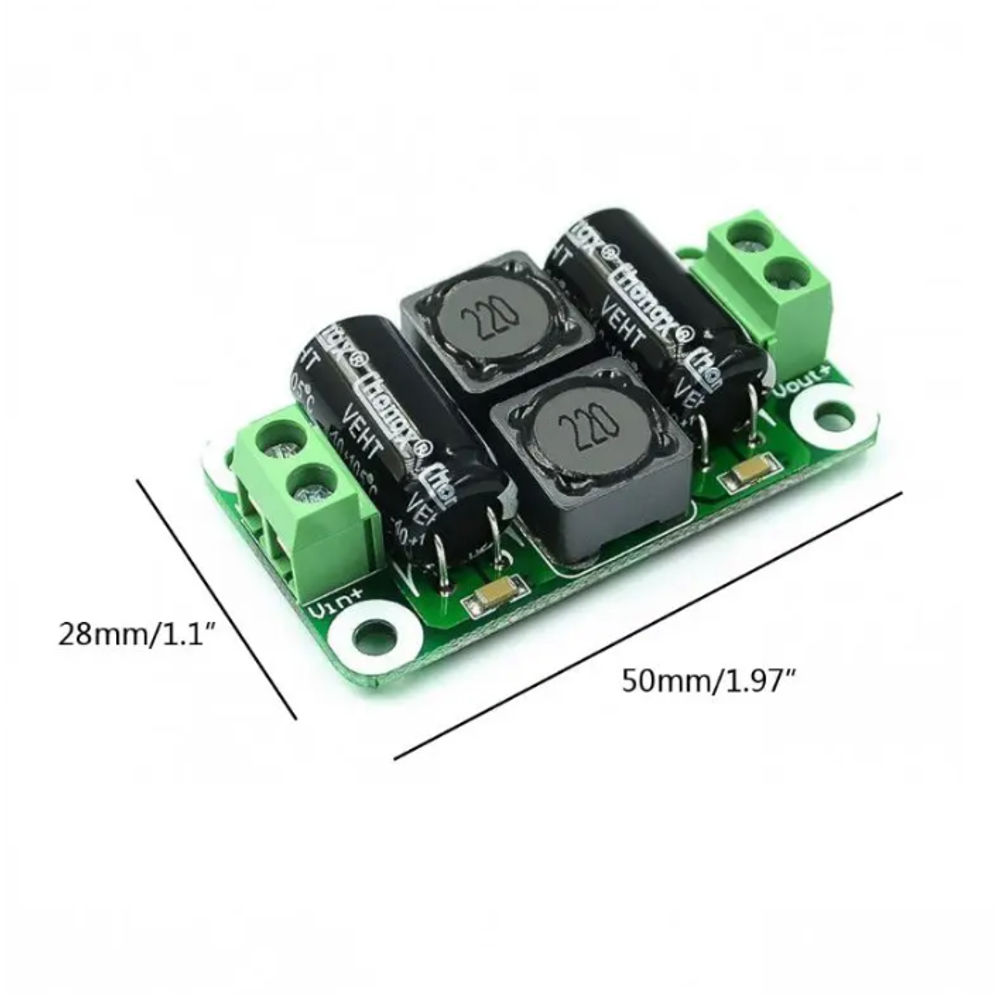

Размер: 50x28 мм (1,97X1,1 дюйма)
