Многооборотные потенциометры обладают переменным значением сопротивления, которое легко регулируется вручную. Номинал указывает на максимальное сопротивление при установке крутилки потенциометра в крайнем левом положении (в отличие от энкодеров данный тип устройств имеет предельные механические положения регулятора).

При повороте ручки потенциометра в противоположную сторону значение сопротивления будет уменьшаться, поскольку уменьшается длина проводника (согласно формуле сопротивления из школьного курса физика сопротивление прямо пропорционально длине). Поворот до упора приводит к установлению сопротивления с различным номиналом.

Технические характеристики:

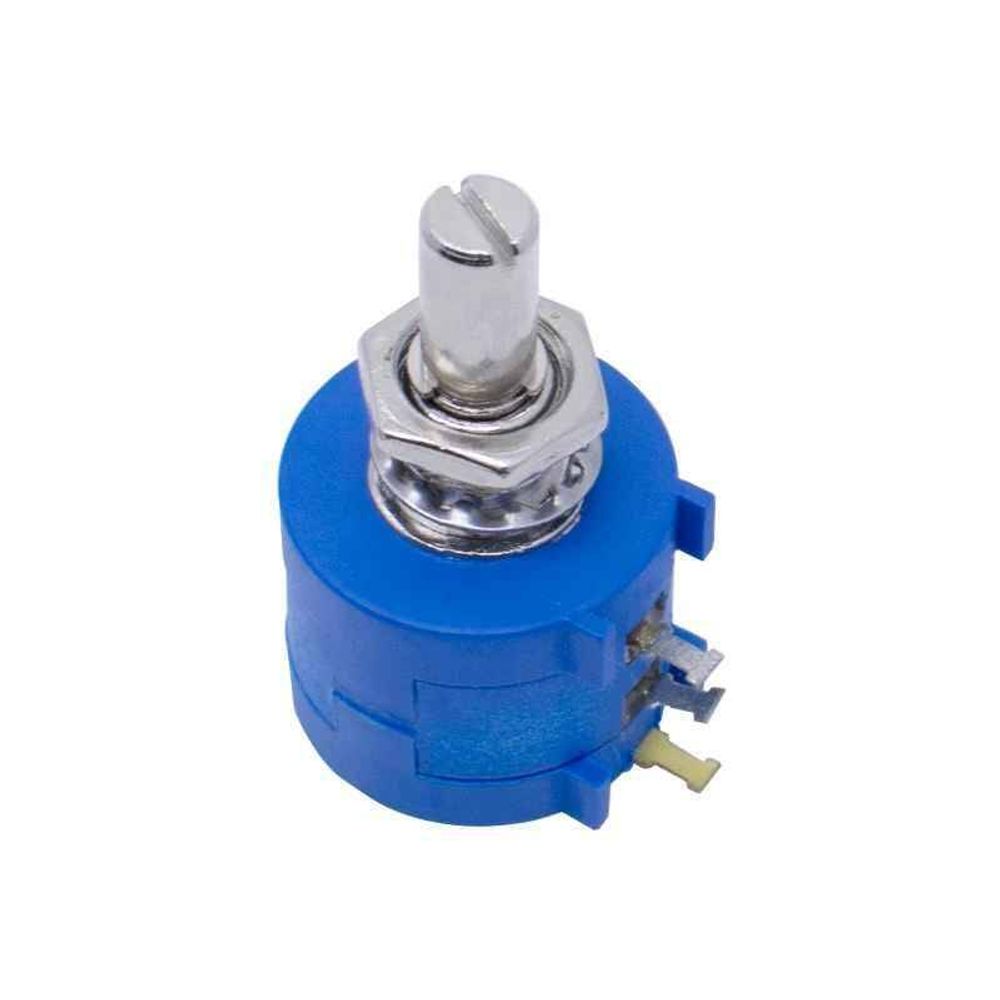

1. Тип: Резистор переменный (потенциометр) серии 3590S-2

2. Особенности: Прецизионный многооборотный проволочный

3. Глубина, мм: 39.2

4. Диаметр корпуса, мм: 22.2

5. Диапазон рабочих температур, °C: -55…+125 (крайние значения - 30 мин.)

6: Угол поворота, °: 3600 ±10

7: Размер установочного отверстия, мм: Ф9

8: Износоустойчивость, циклов: 10000

9. Номинальная мощность рассеяния, Вт: 2 (при Т = 70°С/ 300В)

10. Предельное рабочее напряжение, В: 500 (DC или пиковое AC)
