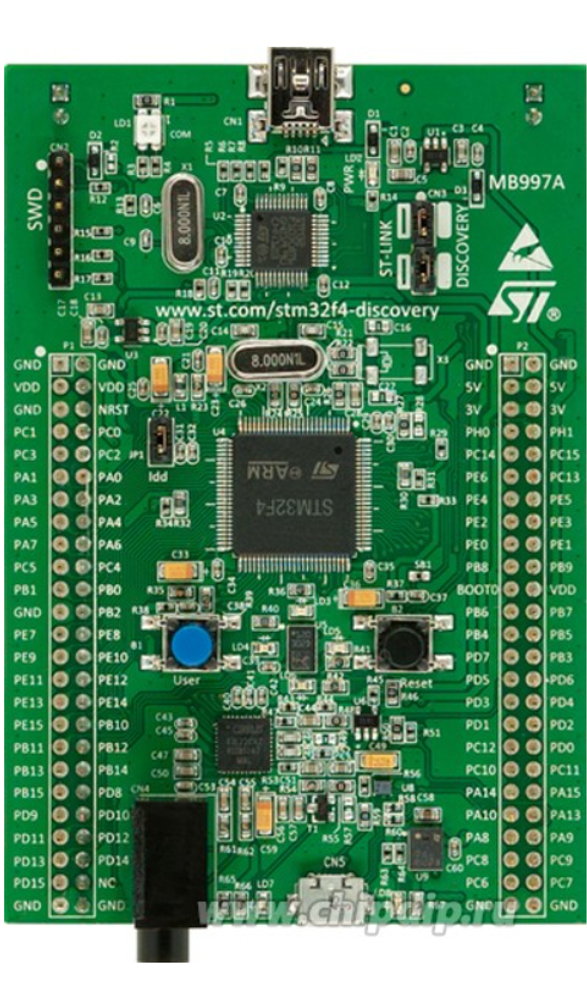

STM32F407G-DISC1 – это отладочная плата, пришедшая на замену популярной STM32F4DISCOVERY, позволяет изучить возможности 32-битного ARM Cortex-M4 микроконтроллера STM32F407VGT6 и быстро разработать высокопроизводительные приложения. На плате есть все необходимое для быстрого старта как начинающих, так и опытных пользователей. В отличие от STM32F4DISCOVERY на плате установлен программатор/ отладчик ST-Link/ V2-A с возможностью ренумерации и тремя различными интерфейсами: виртуальный COM порт, устройство хранения (Mass Storage) и порт отладки. И теперь для платы доступен ресурс ARM mbed (http: //mbed.org).
Ключевые особенности:
- STM32F407VGT6 микроконтроллер 32-Бит ARM Cortex-M4 с FPU ядром, 1-Мбайт Flash, 192-Кбайт RAM;
- Встроенный программатор/отладчик ST-LINK/V2-A;
- Доступен ресурс ARM mbed - (http: //mbed.org);
- USB ST-LINK с ренумерацией и тремя интерфейсами: виртуальный COM порт, устройство хранения (Mass storage), порт отладки;
- Питание платы: через USB или от внешнего источника 5В;
- Питание внешних приложений: 3В и 5В;
- ST MEMS 3-осевой акселерометр LIS302DL или LIS3DSH;
- ST MEMS всенаправленный цифровой микрофон MP45DT02;
- Аудио ЦАП с интегрированным класса D драйвером громкоговорителей CS43L22; - - Восемь светодиодов: LD1 (красный/зеленый) для USB коммуникаций, LD2 (красный) для индикация питания 3.3В, 4 пользовательских светодиода (LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий)), 2 USB OTG светодиода (LD7 (зеленый) VBUS и LD8 (красный) перегрузка по току);
- Две кнопки (пользовательская и сброс);
- USB OTG FS с micro-AB разъемом;
- Разъем расширения с доступом ко всем выводам микроконтроллера;
- Комплекс бесплатного программного обеспечения, в том числе различные примеры, часть пакета STM32CubeF4 или STSW-STM32068 для использования устаревших стандартных библиотек.
