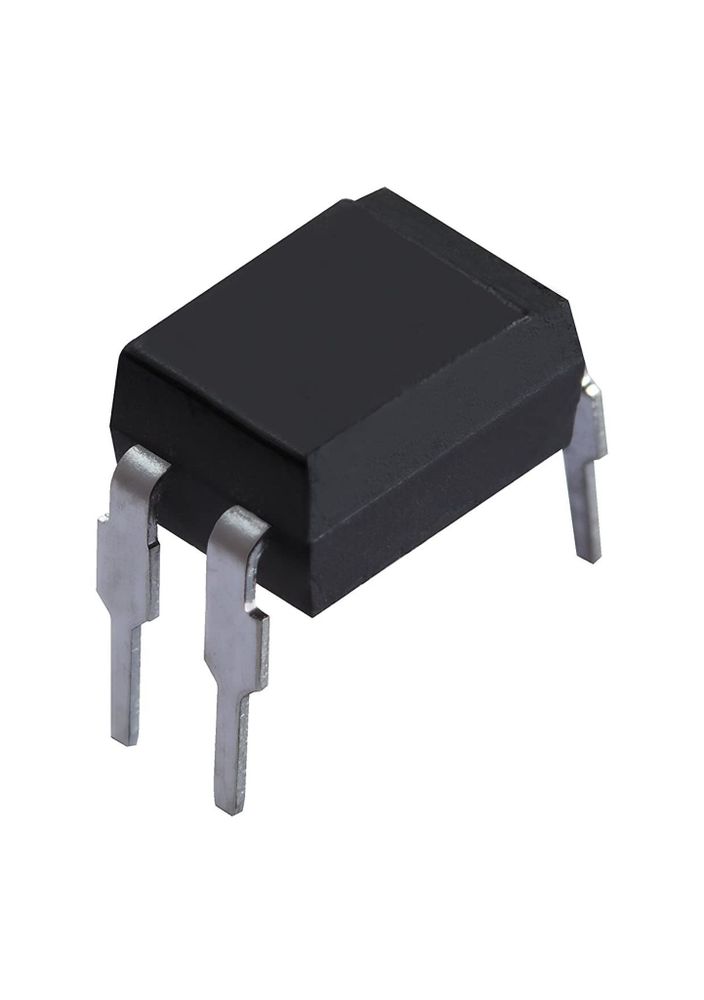

Корпус DIP4, Тип выхода Транзистор, Количество выходов 1, Коммутируемое напряжение (макс) 35 В, Коммутируемый ток (макс) 50 мА, Напряжение изоляции 5 кВ.
Технические параметры:
Количество каналов - 1
Напряжение изоляции (RMS), В 5000
Коэффициент передачи по току (Min), % - 130
Коэффициент передачи по току (Max), % - 260
Тип входа - DC
Тип выхода- Транзистор
Напряжение выхода, В - 80
Выходной ток на канал, мА- 50
Рабочая температура, °C -30…+100
Корпус - DIP-4
Вес, г - 0.45
Тестер оптронов
Как проверить pc817? Для этого проводят прозвон светового диода с помощью тестера. Сначала выясните, есть ли короткое замыкание в транзисторе. После — пропустите ток через световой диод и убедитесь в открытии транзистора.
Создать простой прибор для тестирования оптронов можно в домашних условиях. Для этого вам понадобятся:
Светодиоды — 2 штуки.
Кнопки — 2 штуки
Резисторы — 2 штуки.
Световые диоды должны соответствовать силе тока от 5 до 20 мА и напряжению примерно 2 В. При этом на двух резисторах должно быть сопротивление в районе 300 В.
Источником питания тестера является Usb-порт с напряжением 5 В. Но можно использовать и 3-4 батарейки 2А. Подойдут и батарейки 9-12 В, или источник питания с таким же напряжением. Только здесь придется сделать пересчет сопротивлений двух резисторов.
Где используется оптопара
Устройство применяется наряду с бюджетными контроллерами наподобие Arduino, Raspberry Pi. С его помощью передают контрольные сигналы (включение и выключение) в системах со слабым токам, по аналогии с электронным реле.
Как самостоятельно сделать простые устройства на оптроне
Вы можете встретить оптопару pc817 в телефонной зарядке или компьютерном блоке питания, поэтому добыть ее — совсем не трудно. На ее основе собирается простая светодиодная мигалка, имеющая стробоскопический эффект.
Нужно иметь при себе:
Деталь для питания с напряжением 4,2 В.
Световой диод с любым окрасом.
Резисторы с сопротивлениями 5,6 и 1 кОм, соответственно.
Оптрон на транзисторе pc817.
Конденсатор с емкостью 220 мкФ и напряжением 10 В.
Первым делом нужно рассмотреть саму оптопару. В нее входят 2 детали, которые соединяет оптическая связь. Иными словами, при подаче напряжения на световой диод, происходит открытие внутреннего транзистора.
Имейте в виду, что точка является первым отсчетным контактом. Внутри самого элемента этих контактов — 4. 1 и 2 относятся к входу, через который подключают внутренний световой диод. А 3 и 4 являются выходом.
Используя этот простейший радиоэлемент, создается элементарный генератор с повторяющимися импульсами. Схему не надо настраивать и устанавливать туда полностью исправные элементы. Сборку делают путем навесного монтажа, не используя плату.
Зажмите оптрон зажимом и припаяйте 2 резистора.
Затем сделайте припайку светового диода. Имейте в виду, он включается полярно.
После этого — запаяйте конденсатор.
Следующий этап — создание соединительных дорожек из луженых проводов.
Припаяйте контакты детали для питания.
Если мигалка начала выполнять свою функцию (то есть мигать), значит, она исправна.
Емкость конденсатора нужна непосредственно для регулировки частоты мигания.
При проблемах с запуском проверьте, соблюдается ли полярность всех деталей. Исключение составляют резисторы.
Применить эту простейшую схему можно в разных областях.
Все мы знаем, что в большинстве промышленных приборов очень важно вовремя обнаружить напряжение сети изолированно. С помощью изоляции здесь нужно предотвратить протекание тока (постоянного или переменного) от 1-й половины конструкции к другой, а также, обеспечить передачу сигнала и мощности.
Благодаря изоляции можно развязать разницу потенциалов, добиться устойчивости устройства к помехам и защитить его от сильных перепадов напряжений. Как правило, чтобы обнаружить напряжение, нужны оптроны с постоянным или переменным током. Их нужно установить на пути, где проходит сигнал.
Ни в коем случае не допускается прикосновение к плате, когда прибор уже включен. Это приводит к ударам током.
