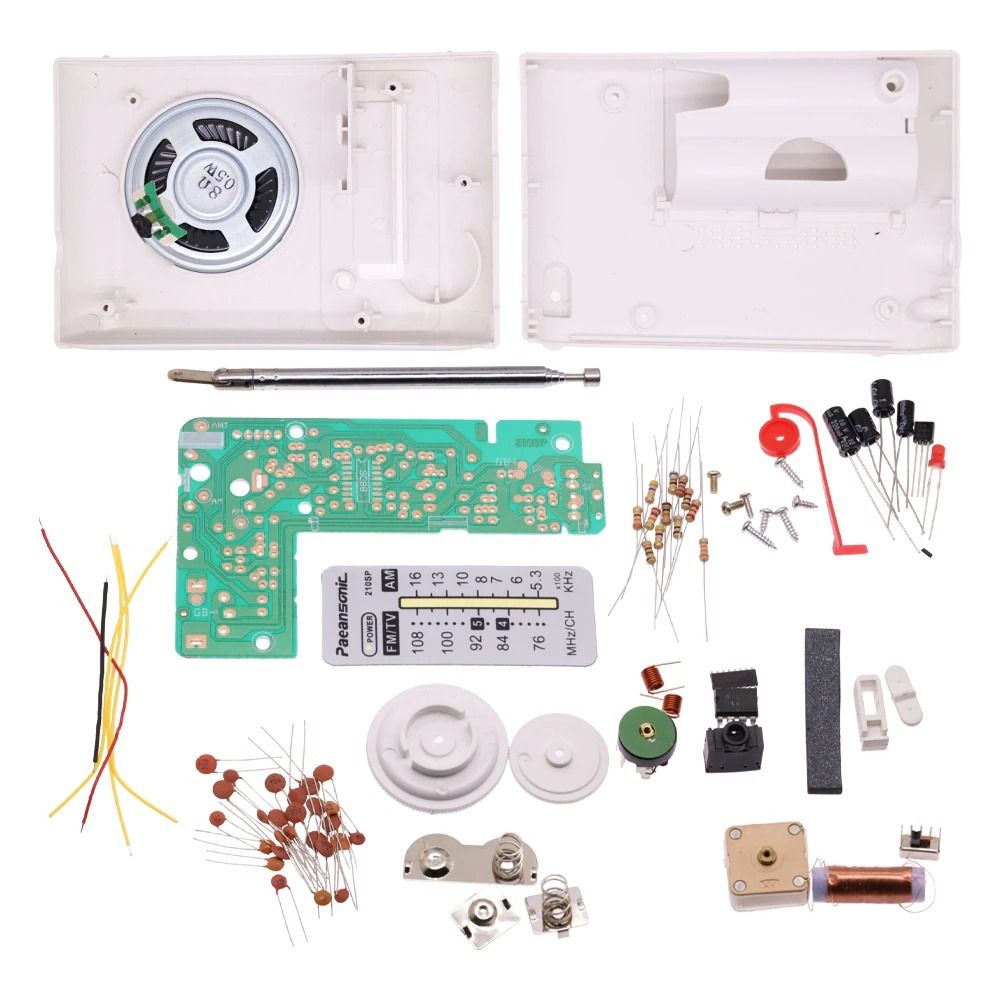

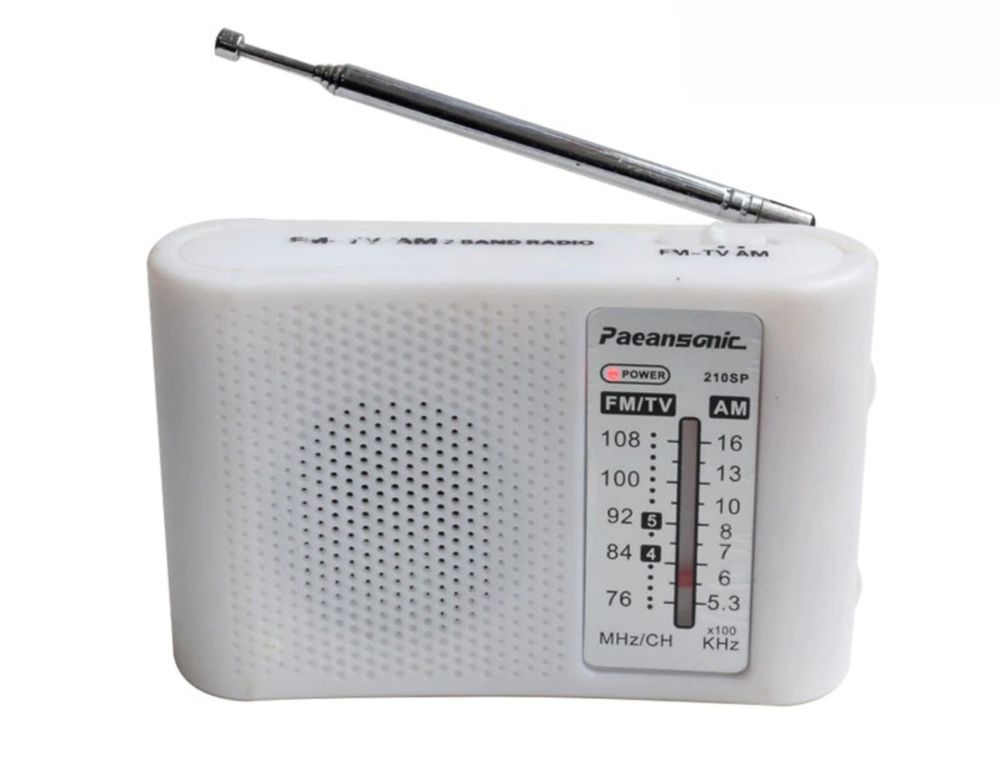

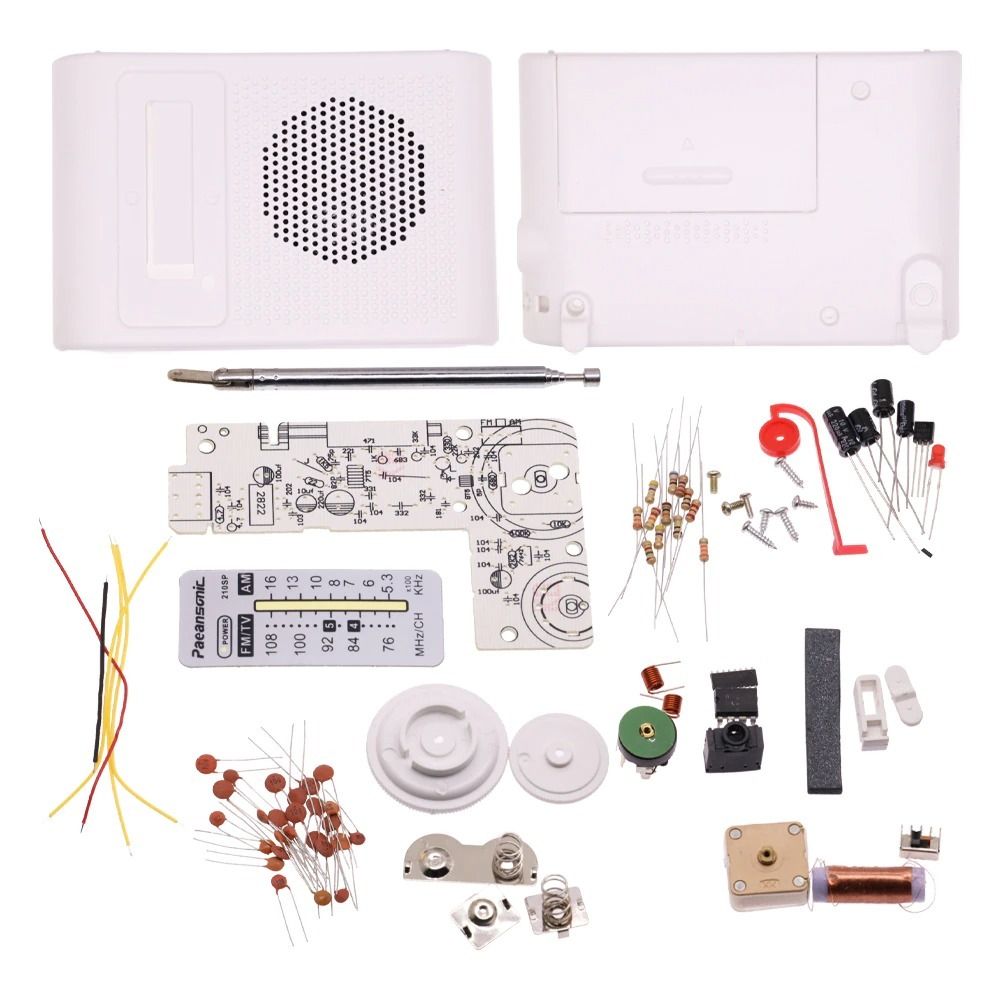

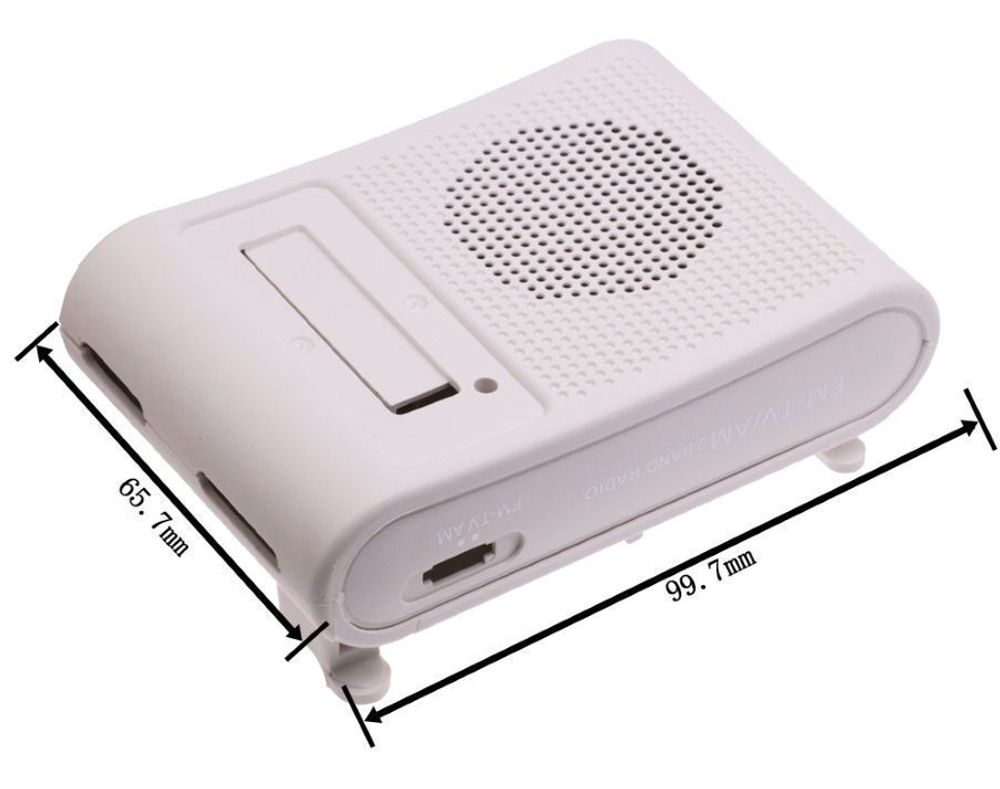

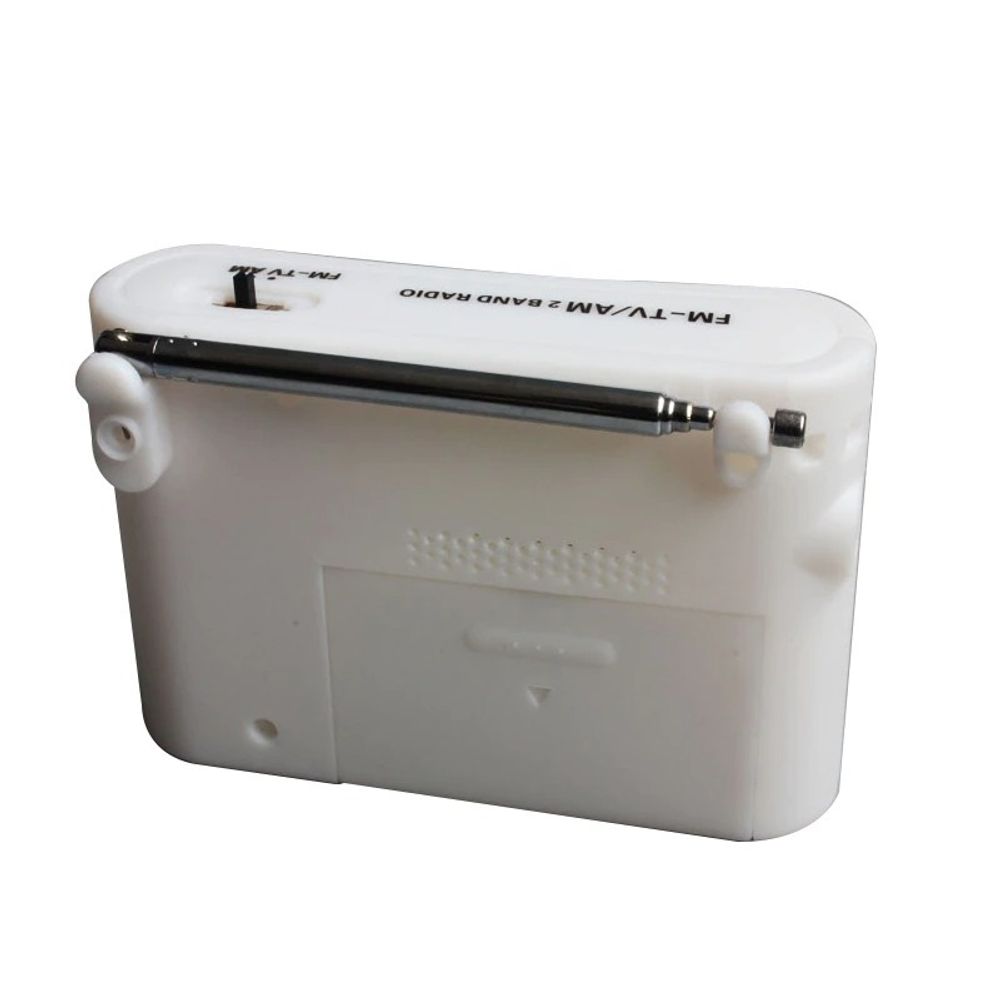

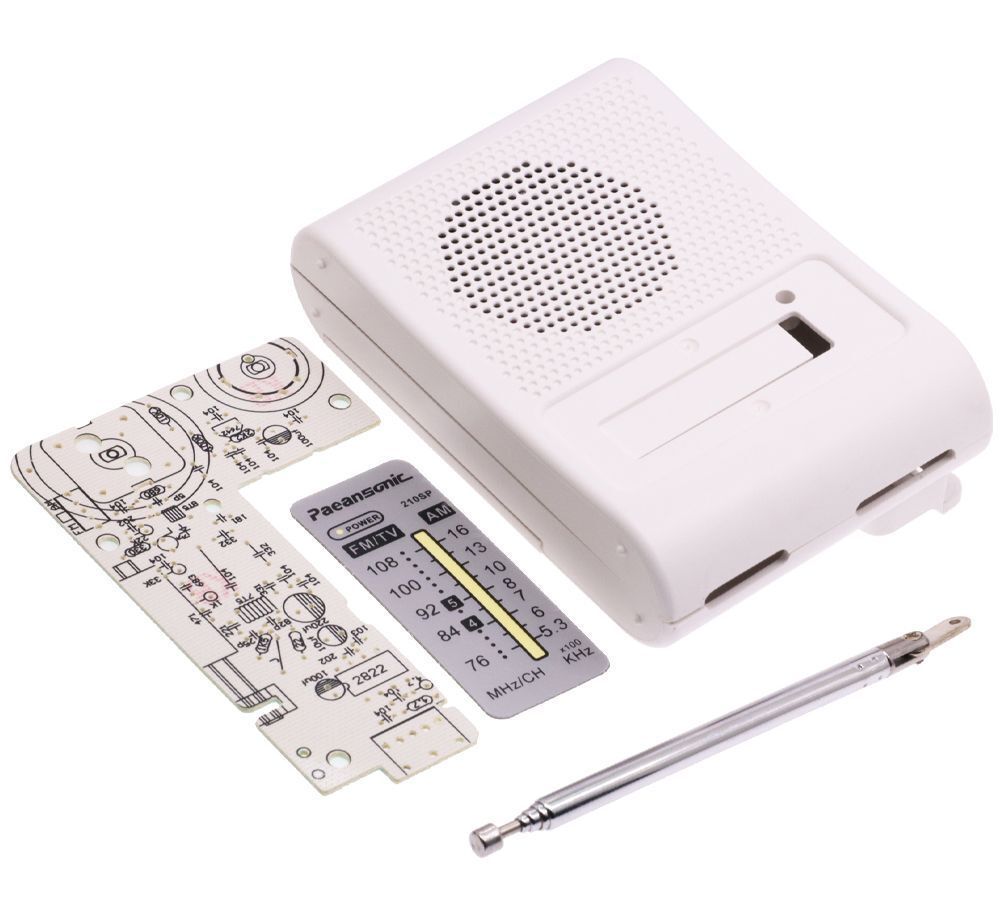

Конструктор представляет собой двухдиапазонное радио с FM и AM диапазоном (76-108 МГц; 525-1605 кГц)

Характеристики:

1. Диапазон частот приема: 76-108 МГц

2. Приём: AM/FM

2. Индикатор питания (светодиод)

3. Напряжение питания: DC 3В

4. Элемент питания: АА*2 (в комплекте)

Модель конструктора: Ard-K01

В качестве усилителя используется усилитель мощности TDA2822. Технические характеристики микросхемы TDA2822M позволяют использовать её в качестве двухканального усилителя звука в портативных кассетных плеерах, радиоприемниках с автономным питанием.

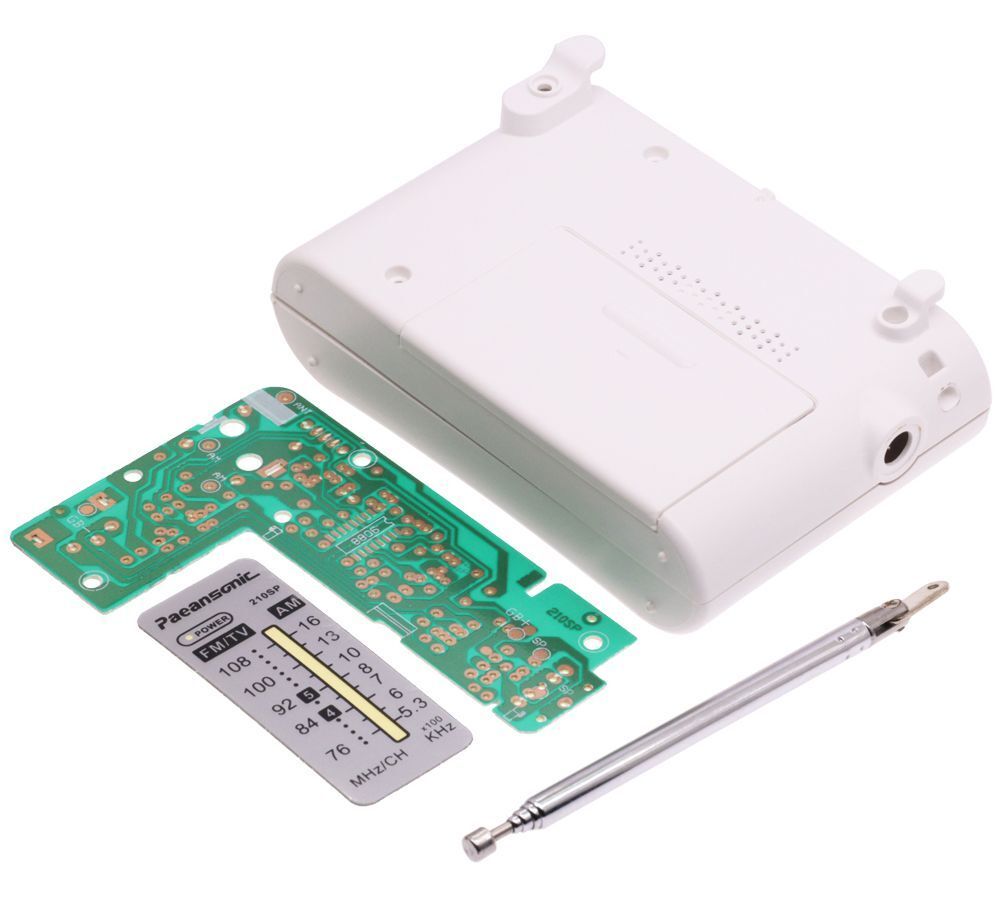

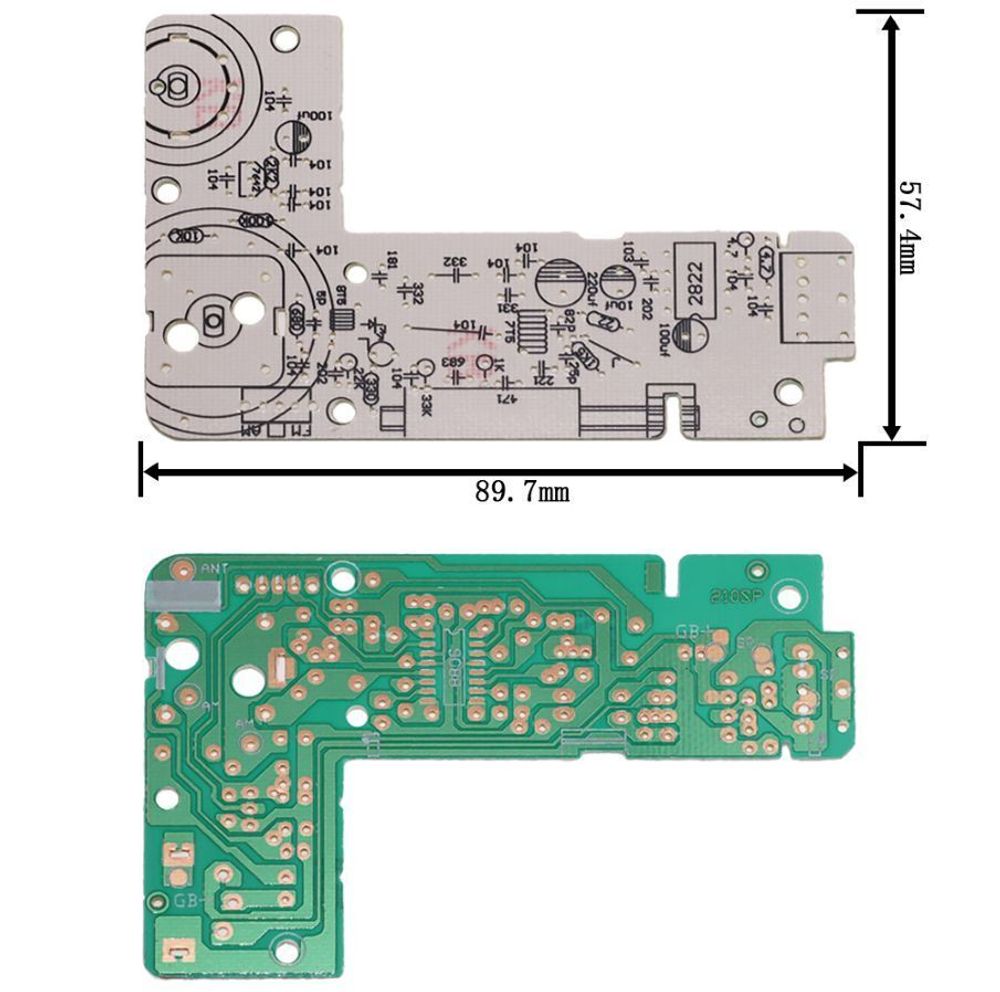

Некоторые резисторы монтируются лёжа, а некоторые стоя. Ещё в блоке FM есть две катушечки индуктивности, 7T5 и 8T5. Выглядят они почти одинаково, но у одной 7 витков, а у другой 8.

Техника пайки:

Начинать пайку удобнее с мелких деталей, а в самом конце монтировать самые крупные элементы: подстроечный конденсатор, переключатель диапазонов, разъём для подключения наушников, регулятор громкости. Электролитические конденсаторы имеют полярность.

Отрицательный вывод у них на корпусе отмечен полосочкой с «минусами», а на плате он заштрихован. Также полярность имеет светодиод, вывод катода более длинный. У микросхем есть метка, она должна совпадать с меткой на плате.

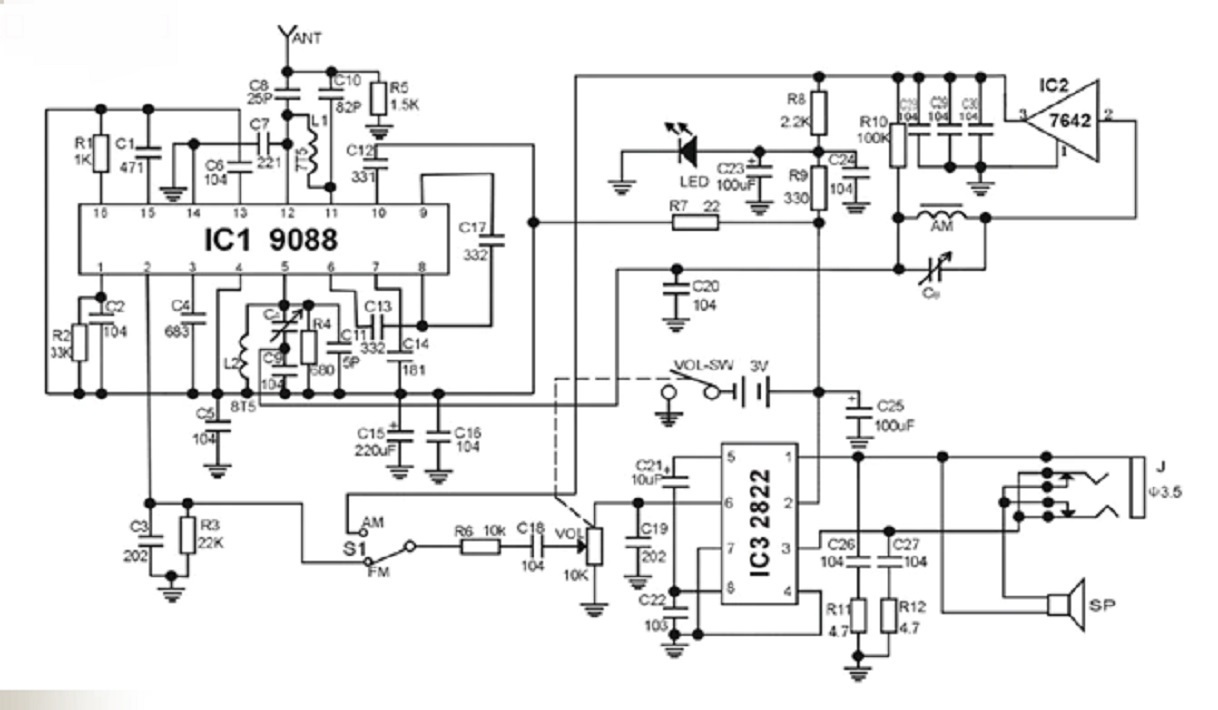

Подробная инструкция на русском языке в комплекте + схема
