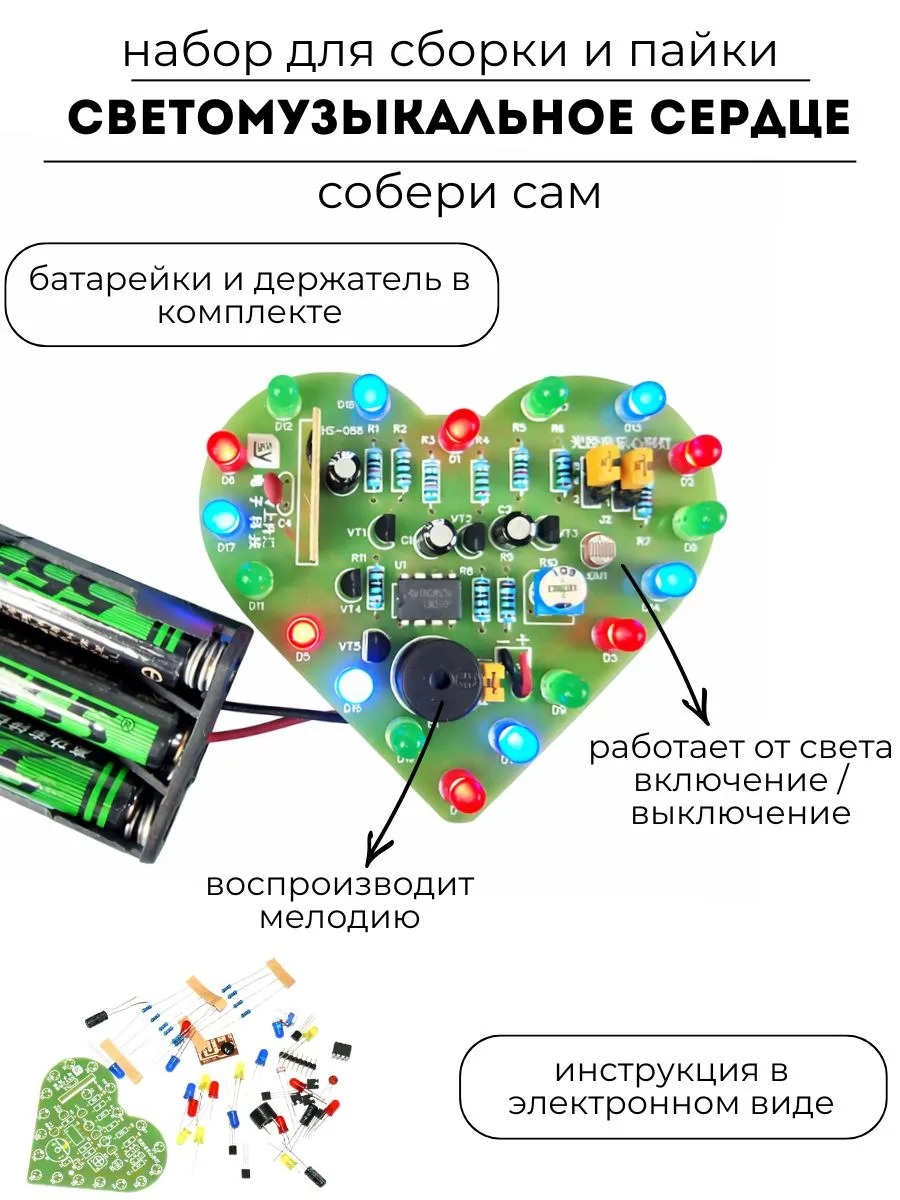

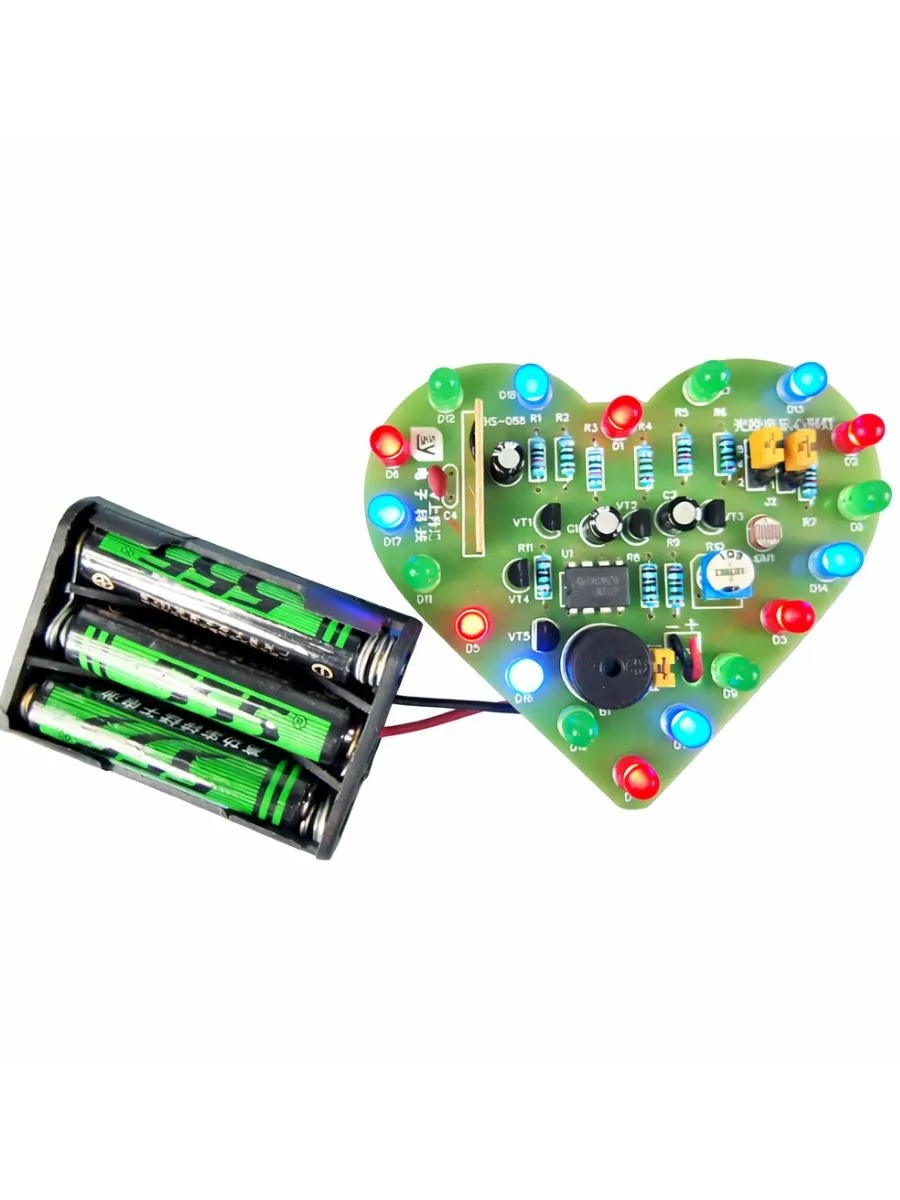

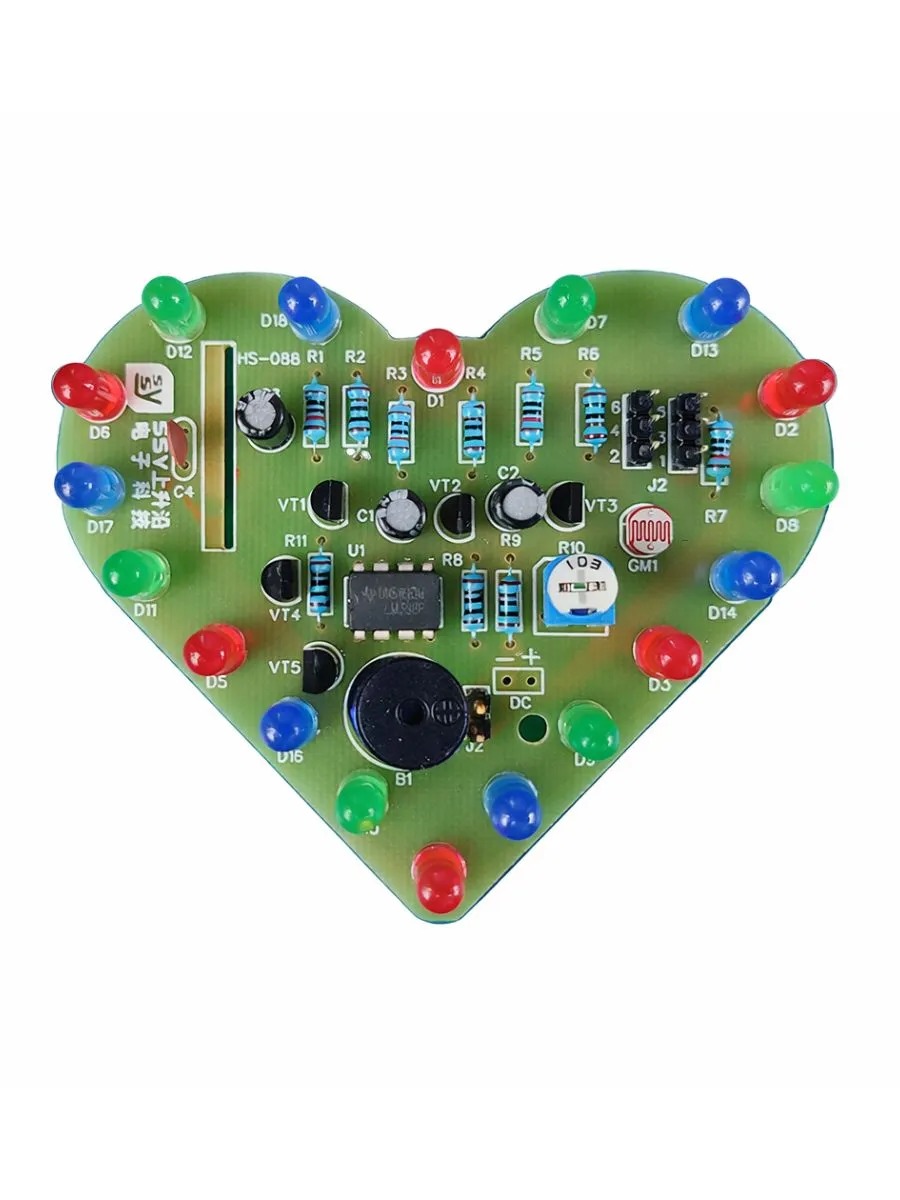

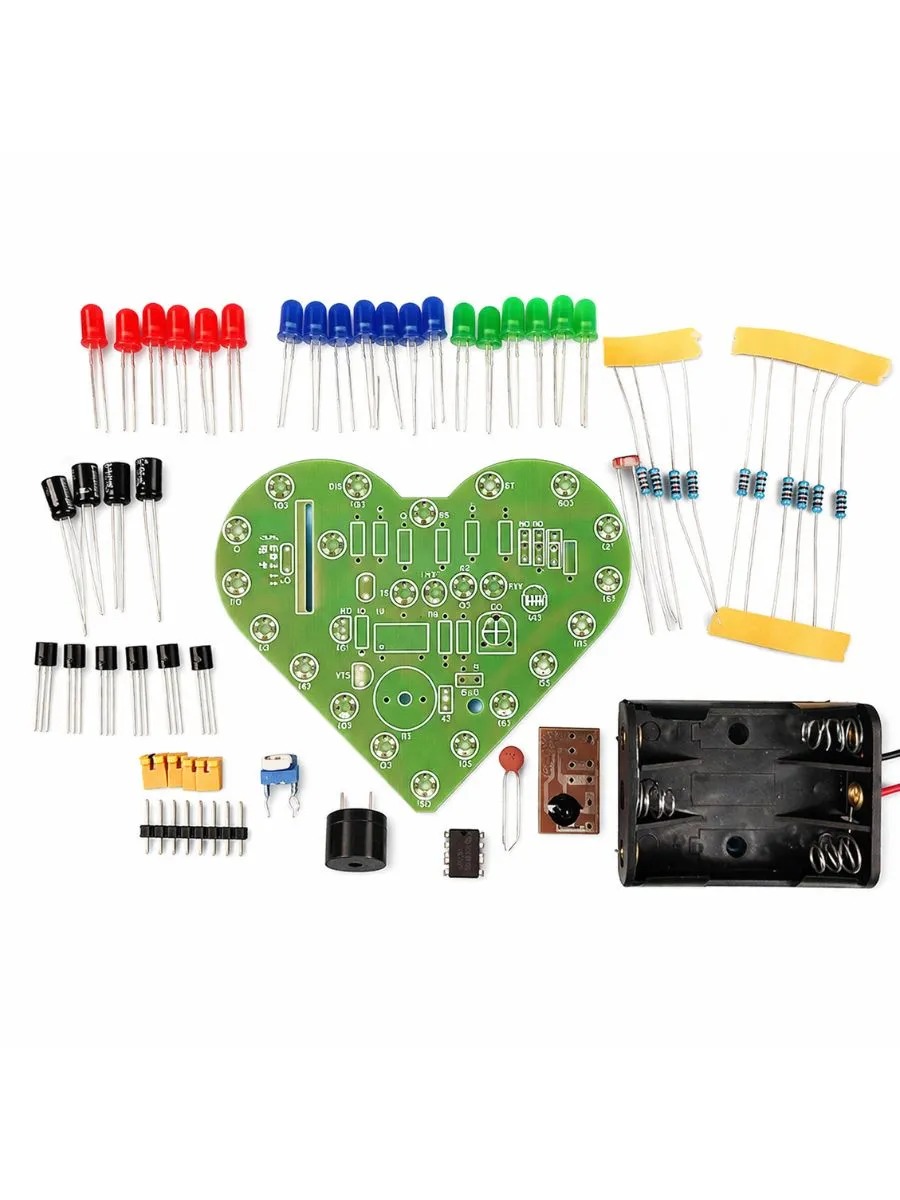

Светомузыкальный набор в форме сердца — это увлекательный конструктор для самостоятельной сборки, который сочетает в себе электронику, творчество и эффектную подсветку. После сборки устройство реагирует на уровень освещённости и воспроизводит световые эффекты с музыкальным сопровождением. Отличный вариант для обучения пайке и электронике, идея для подарка или творческого проекта

Особенности:

- Встроенный звуковой модуль (музыкальные эффекты / сигнал)
- Светодиоды с динамическим миганием
- Реакция на освещённость (светочувствительный датчик)

Характеристики:

- Питание: DC 4.5–5 В
- Размер платы: 80 × 69 мм
- Вес готового изделия: около 50 г

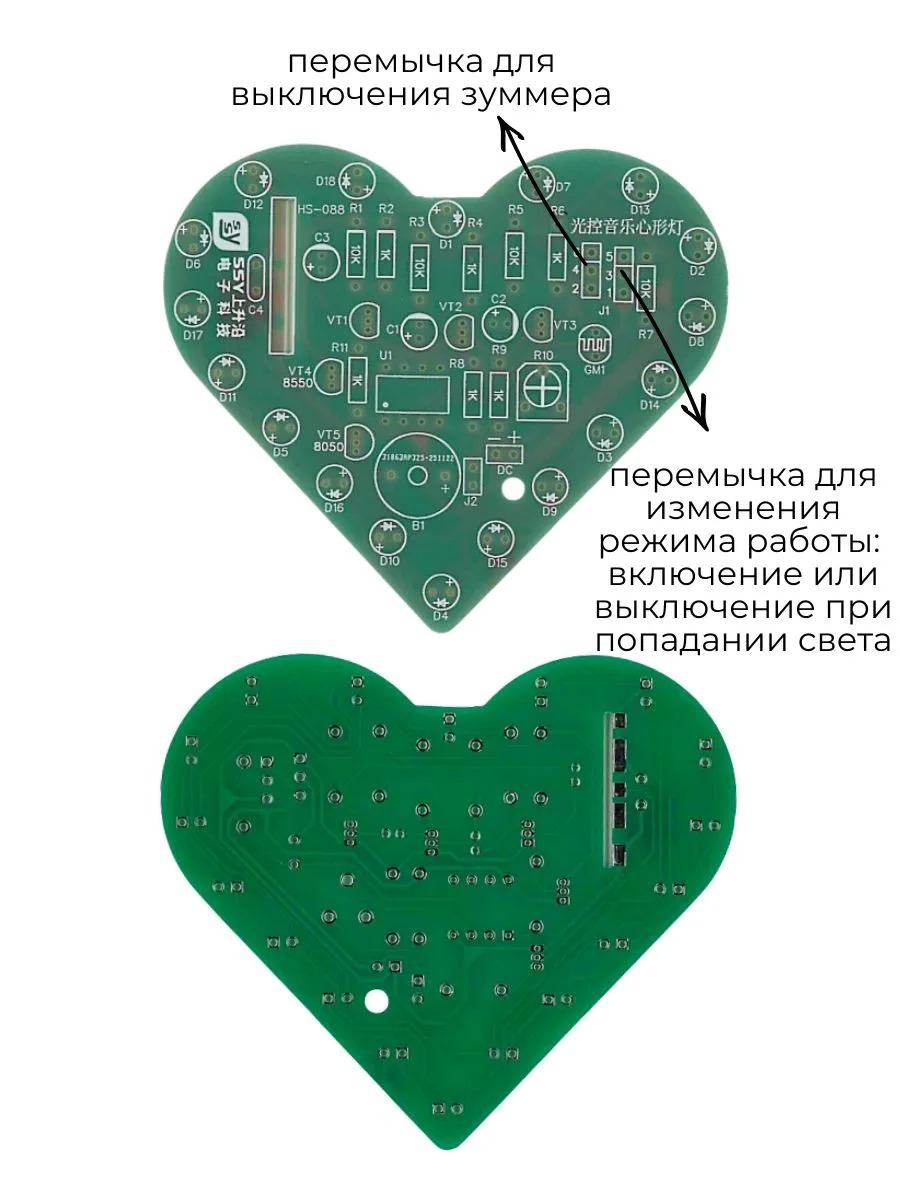

Перемычки задают тип управления:

1. Управление по свету (чем ярче — тем активнее)
Если замкнуты контакты 1–3 и 2–4:

При увеличении освещённости сопротивление фоторезистора уменьшается

Напряжение на делителе (R7) увеличивается

Это напряжение поступает на инвертирующий вход LM393

Когда оно превышает опорное (на неинвертирующем входе), → компаратор выдаёт низкий уровень → транзистор 8550 открывается → включаются:

- музыкальный чип
- светодиоды (начинают мигать)

2. Управление по темноте (чем темнее — тем активнее)
Если замкнуты контакты 3–5 и 4–6:

При уменьшении освещённости сопротивление фоторезистора увеличивается

Напряжение на R7 возрастает

Срабатывание происходит в темноте → это режим «ночного включения»

3. Если убрать перемычку J2, то зуммер не будет работать

Важно: разные светодиоды имеют разное напряжение питания, если их неправильно расположить, некоторые светодиоды не будут светиться

Переменный резистор позволяет настроить чувствительность к свету
