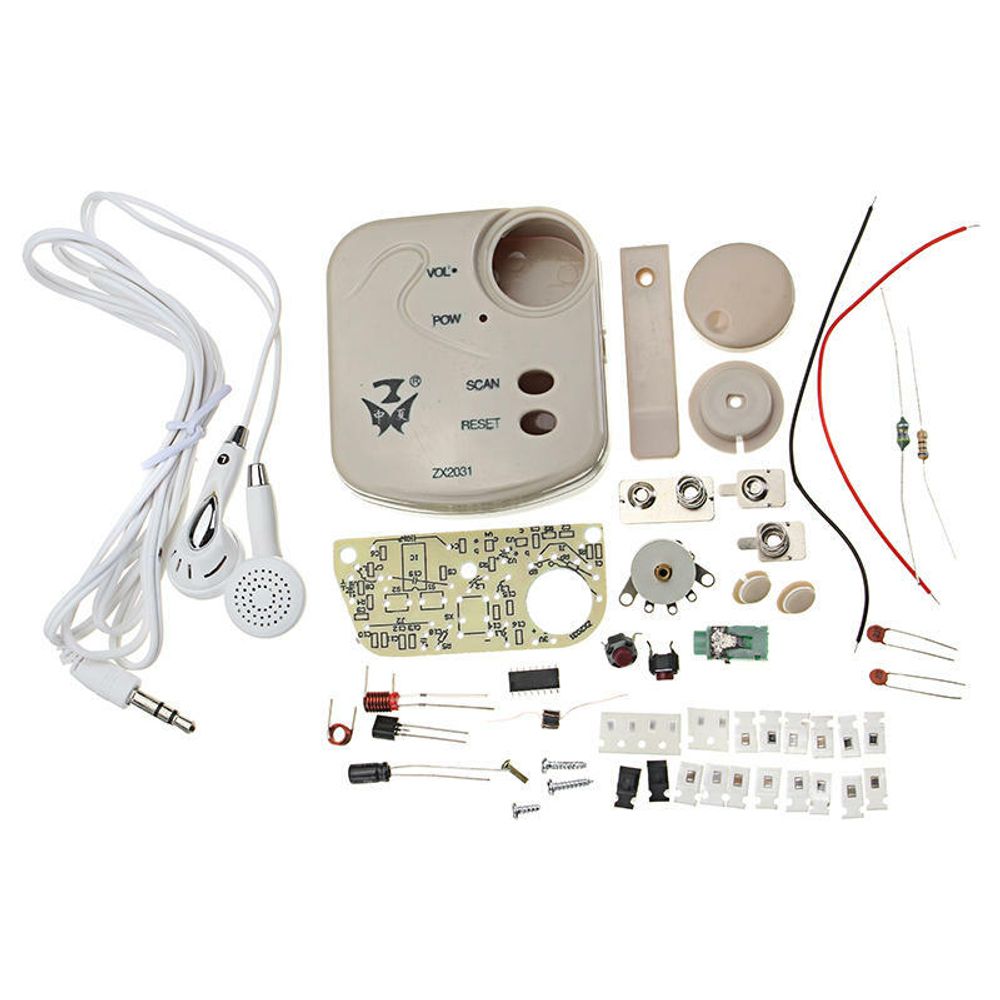

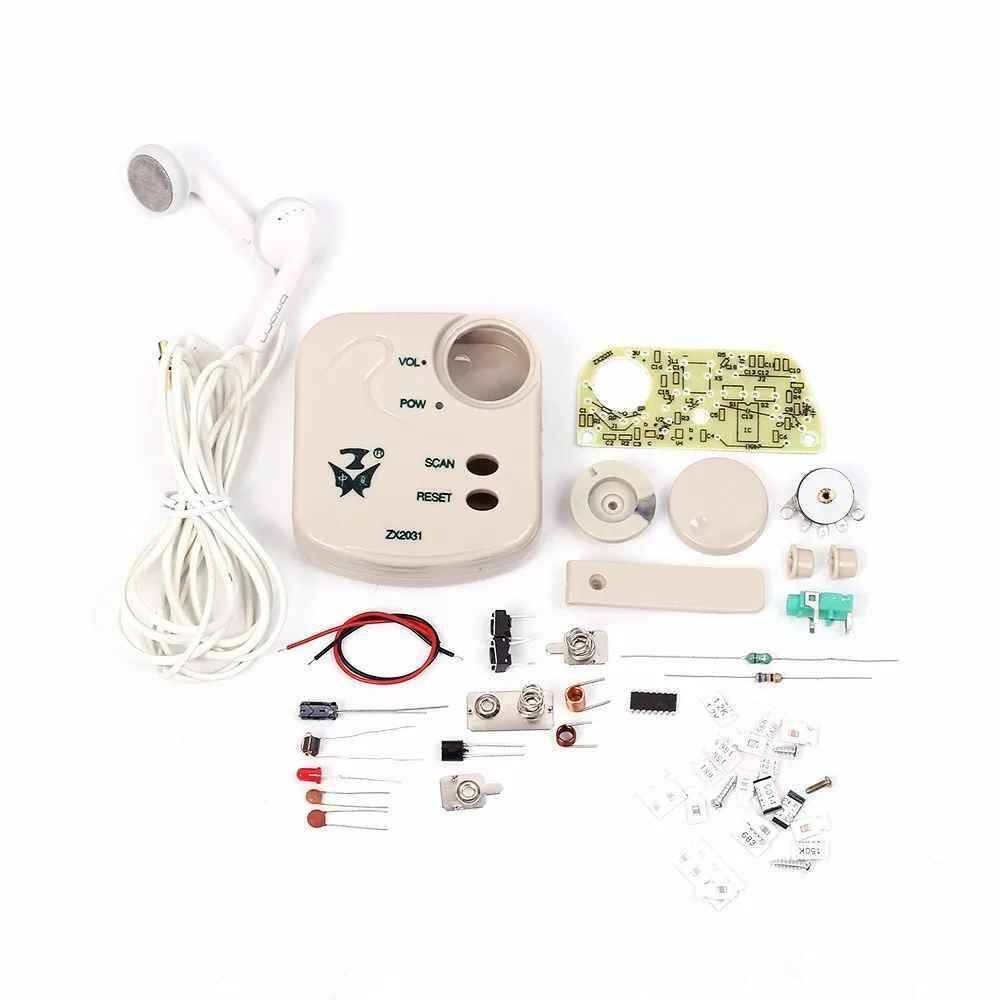

Набор для самостоятельной сборки стерео FM приемника с напряжением питания DC1.8-3.6V на кнопочном управлении (регулировка громкости, настройка частоты и выключение питания).

Характеристика радиоприемника:

1. Напряжения питания: 1.8...3.2В

2. Частота приема: 76...108 МГц.

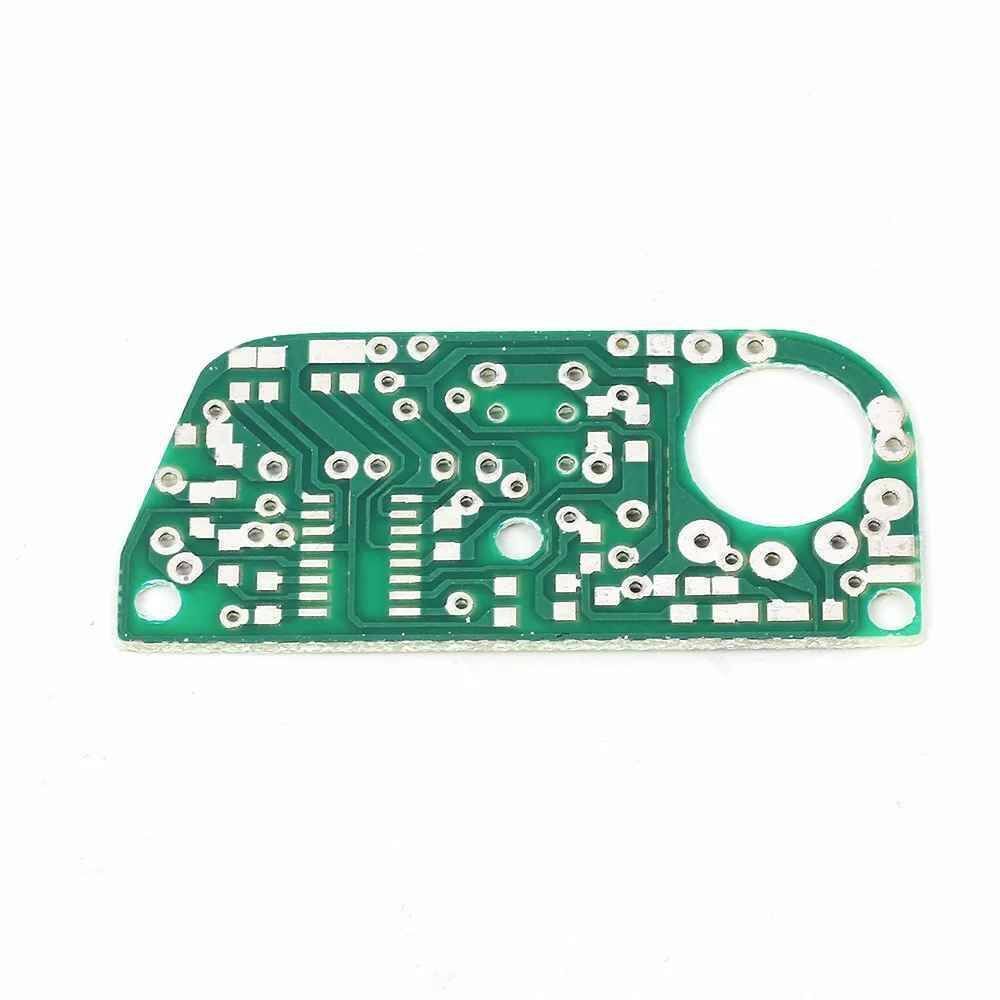

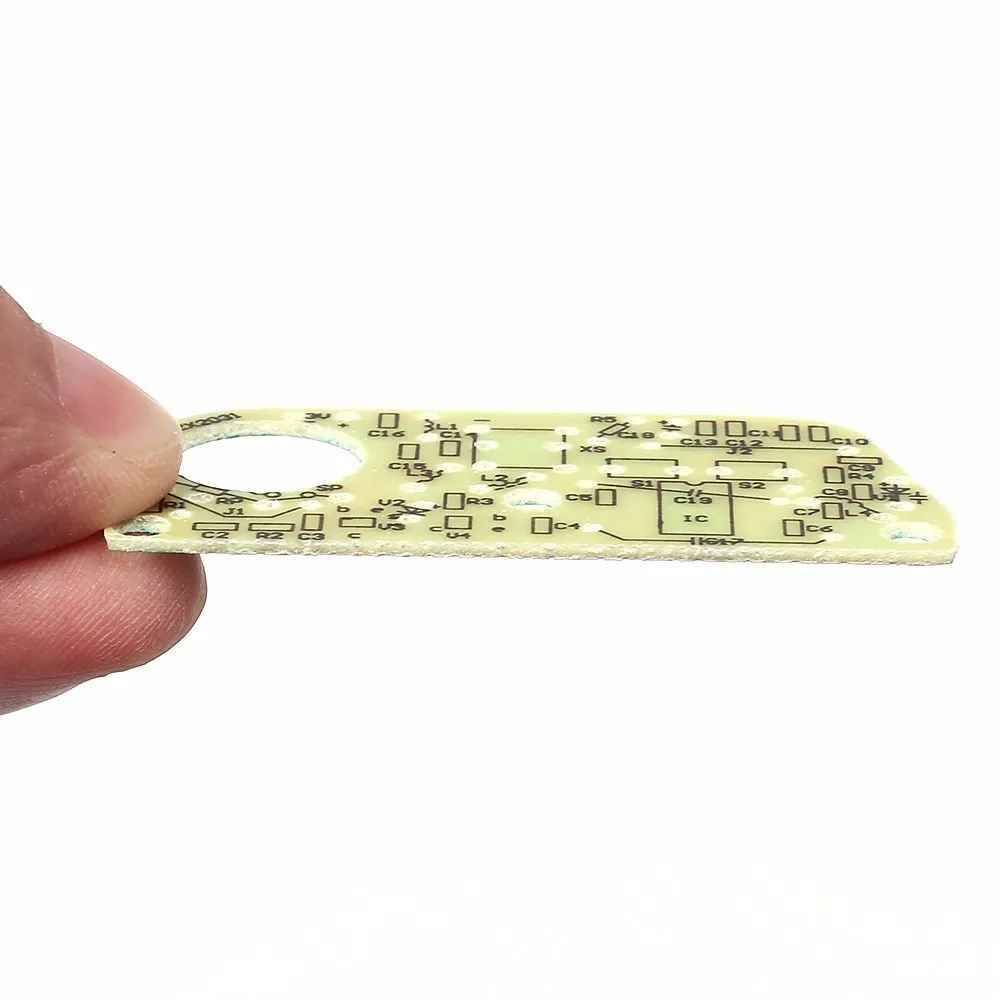

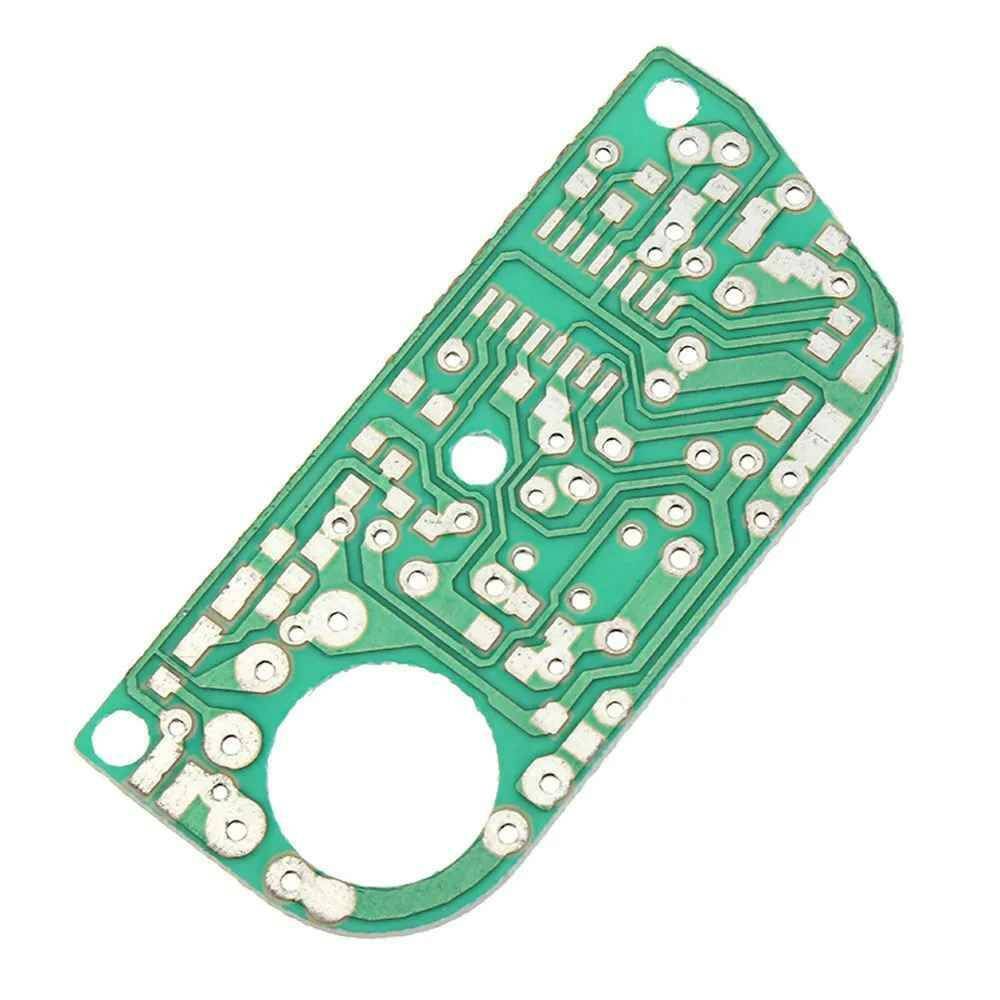

3. Размер платы: 55х28 мм

4. Размер корпуса: 60х55x18 мм

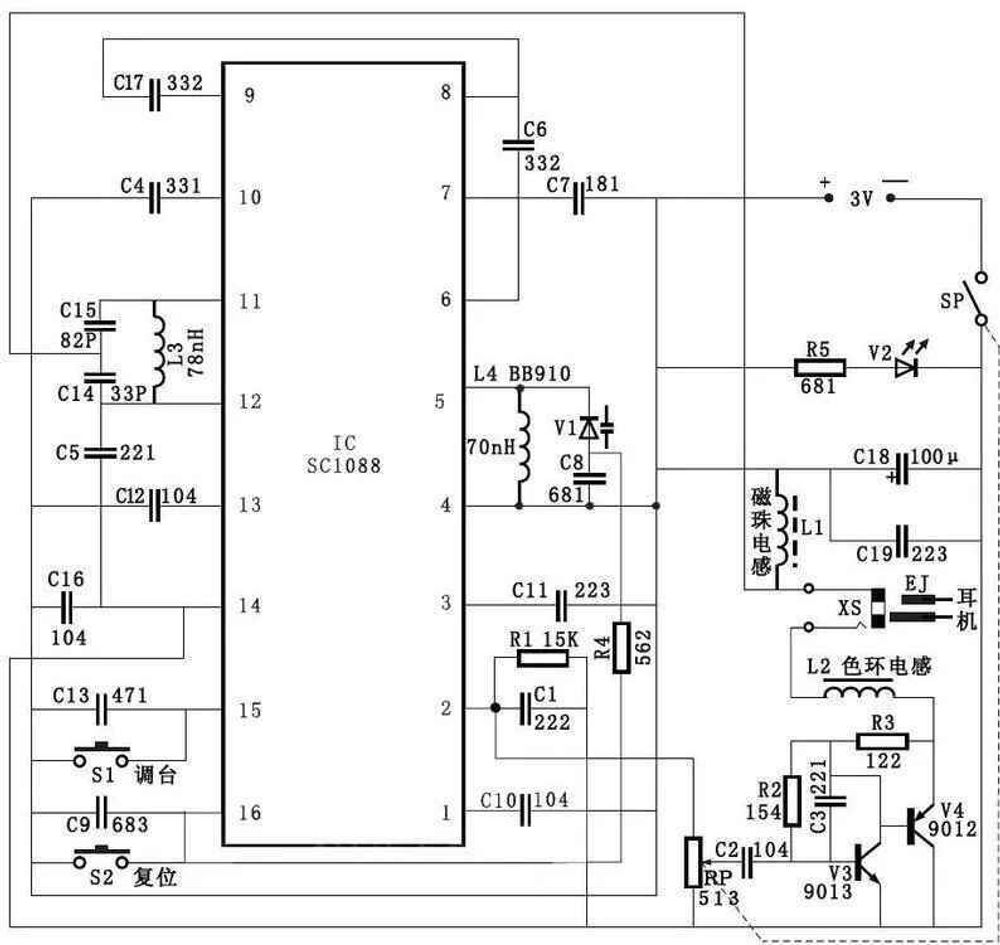

Инструкция по пайке радиодеталей

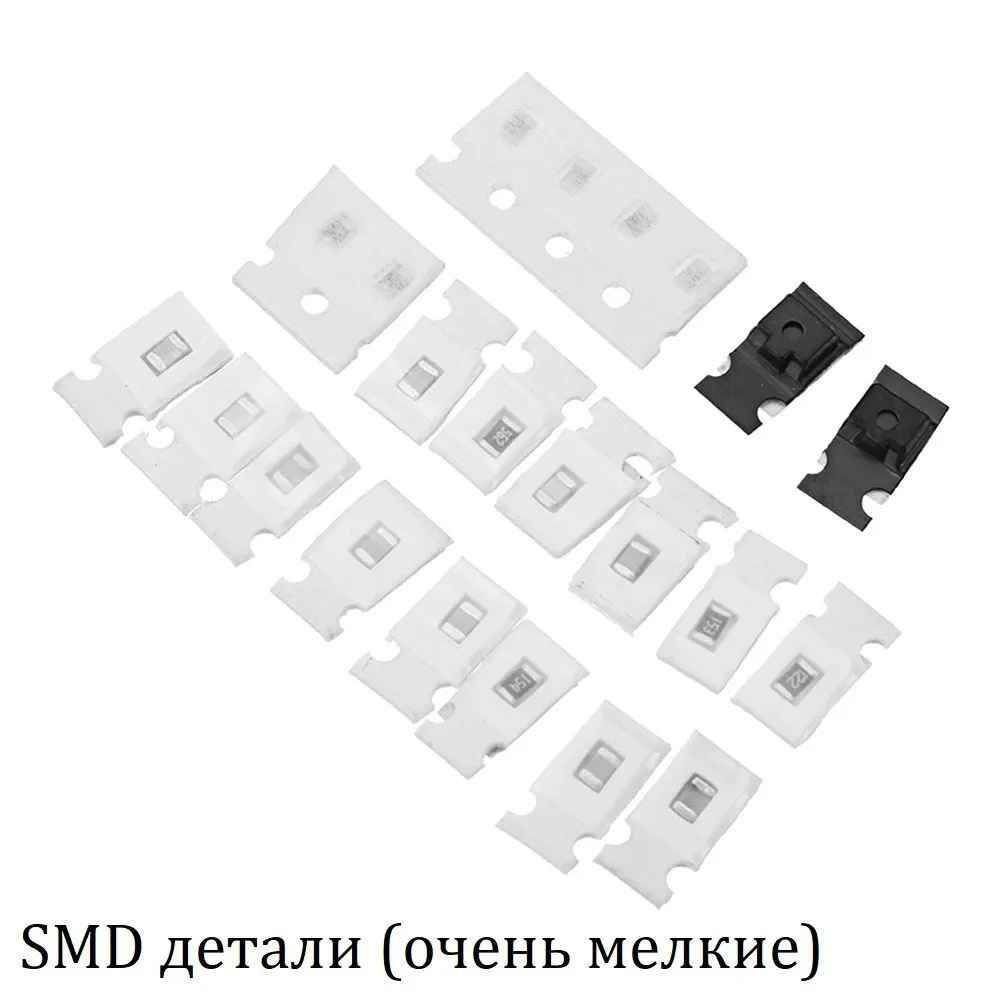

В первую очередь необходимо припаять все SMD элементы:

1. SMD конденсаторы (на плате обозначены C1-C16)

2. SMD резисторы (на плате обозначены (R1-R4)

3. SMD транзисторы (на плате обозначены V3-V4)

4. Микросхему (при установке микросхемы ориентируйтесь на точку на ней и на выемку на макетной плате. Точка на микросхеме должна быть с той же стороны, где нарисована выемка на плате)

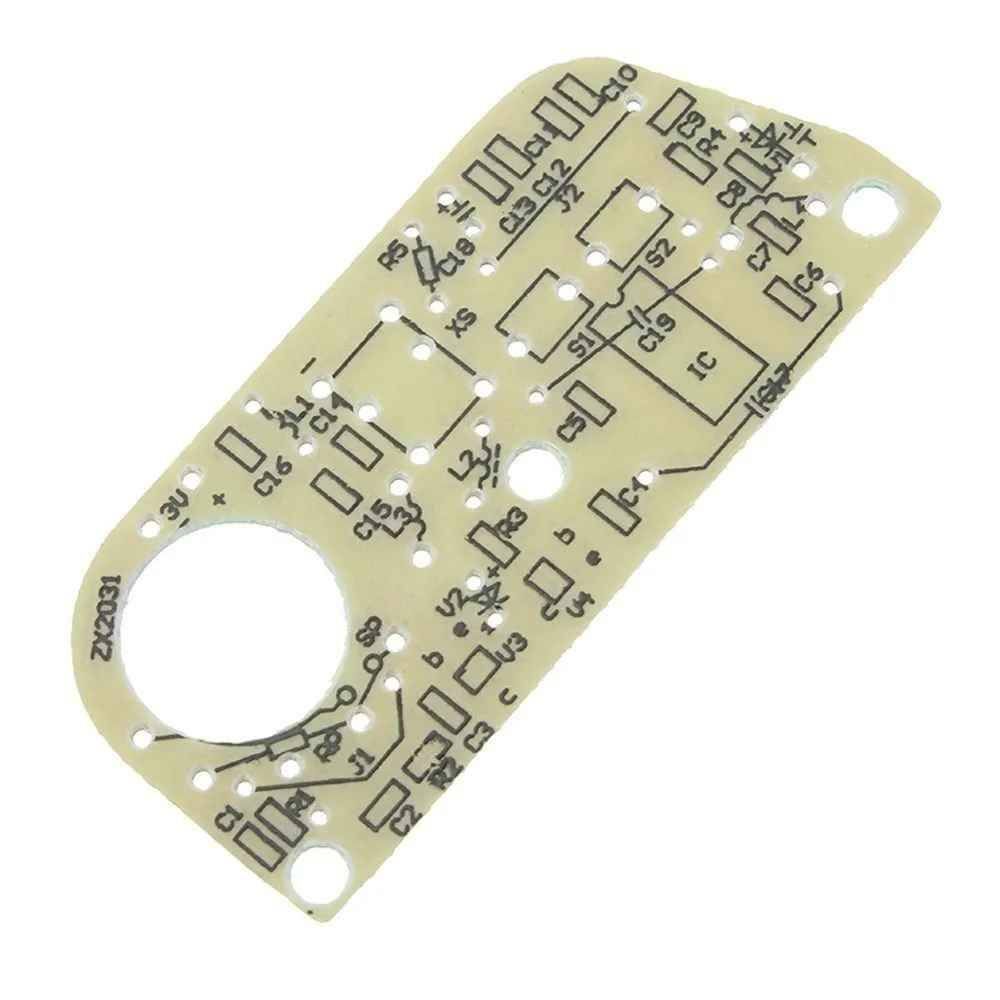

Припаять элементы необходимо по маркировке на печатной плате

1. Установите и припаяйте электролитический конденсатор на плате C18 (желательно положить на бок, чтобы конденсатор не выпирал)

2. Установите и припаяйте керамический конденсатор на плате C17 / C19

3. Установите и припаяйте транзистор на плате V1

4. Установите и припаяйте резистор на плате R5

5. Установите и припаяйте тактовые кнопки на плате S2 / S1

6. Установите и припаяйте катушки индуктивности L1, L2, L3 и L4

7. Установите и припаяйте светодиод на V2

8. Установите и припаяйте разъем питания b

9. Установите и припаяйте потенциометр (он используется для регулировки громкости)

Также припаяйте провода аккумулятора, + к красному и - к синему.

Данная инструкция не обязывает Вас паять в таком порядке.

Вы можете припаивать детали в любой последовательности и соблюдением всех полярностей.
