Конструктор подойдет для обучения пайке. Отличный подарок для начинающих и не только на Новый год!
Характеристика:
Напряжение питания: 3-5В
Тип питания: аккумулятор/батарейки/кабель с разъемом 3.5х1.3мм
Цвет: красный/желтый/зеленый и RGB светодиоды
Размер (в собранном виде): 120*60*60 мм

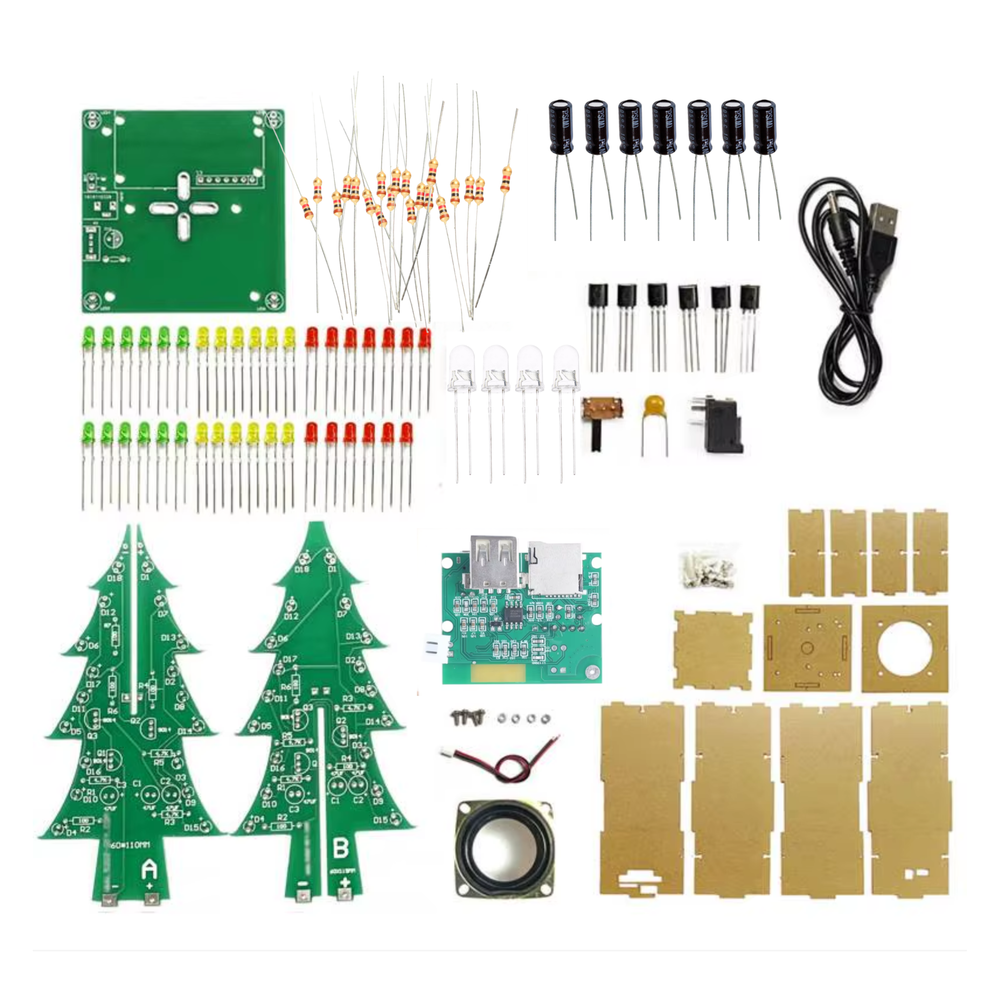

Все элементы для пайки обозначены на плате
Пайку можно начинать с любой платы А/В (или одновременно).
1. Установите металлопленочные резисторы сопротивлением 4.7 кОм на R1, R3, R5
2. Установите металлопленочные резисторы сопротивлением 100 Ом на R2, R4, R6, R7
3. Далее установите светодиоды (длинный вывод +!). Более длинный контакт вставляется в контактную площадку на плате, отмеченную знаком «+». Рекомендуем паять светодиоды на расстоянии от платы, чтобы можно было их отогнуть в стороны

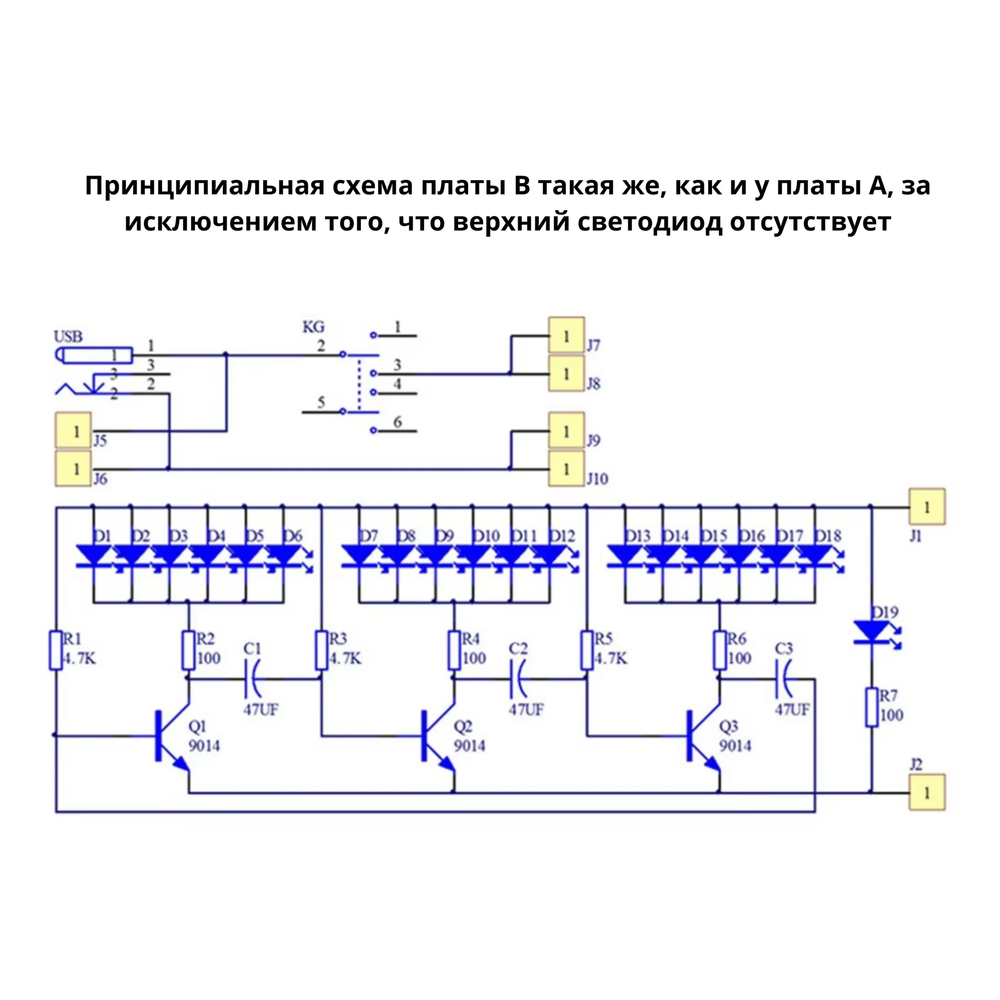

Светодиоды отмечены на плате кружком D1-D18 (на плате А верхний светодиод следует припаивать в самом конце, когда объедините между собой две платы).
4. Установите транзисторы TO-92 S9014 на Q1-Q3.
5. Установите электролитические конденсаторы 47 мкФ 25 В на C1-C3. Обратите внимание на различие между положительным и отрицательным полюсом (длинный вывод +!). Более длинный контакт вставляется в контактную площадку на плате, отмеченную знаком «+»
6. Установите ползунковый переключатель на плату-подложку елки (маркировка P2)
7. Установите гнездо 3.5х1.3мм на плату-подложку елки (маркировка DС5V)
Если Вы будете питать елку от батареек/аккумулятора, то припаяйте держатель для батареек -BAT+
8. По углам платы-подложки устанавливаются RGB светодиоды («-» располагается ближе к углам, ориентируйтесь на обозначения)
9. Далее устанавливаются электролитический конденсатор 25В 220мкФ и керамический конденсатор "104"
10. Спаяйте 3 платы между собой (обратите внимание на расположение "-" и "+" на подложке и на сторонах елки А и В, "+" соединяется с "+", соответственно, "-" к "-")
11. После соединения всех плат можно припаять верхний светодиод на плате А
12. Закрепите стойки на нижней плате - подставке/подложке

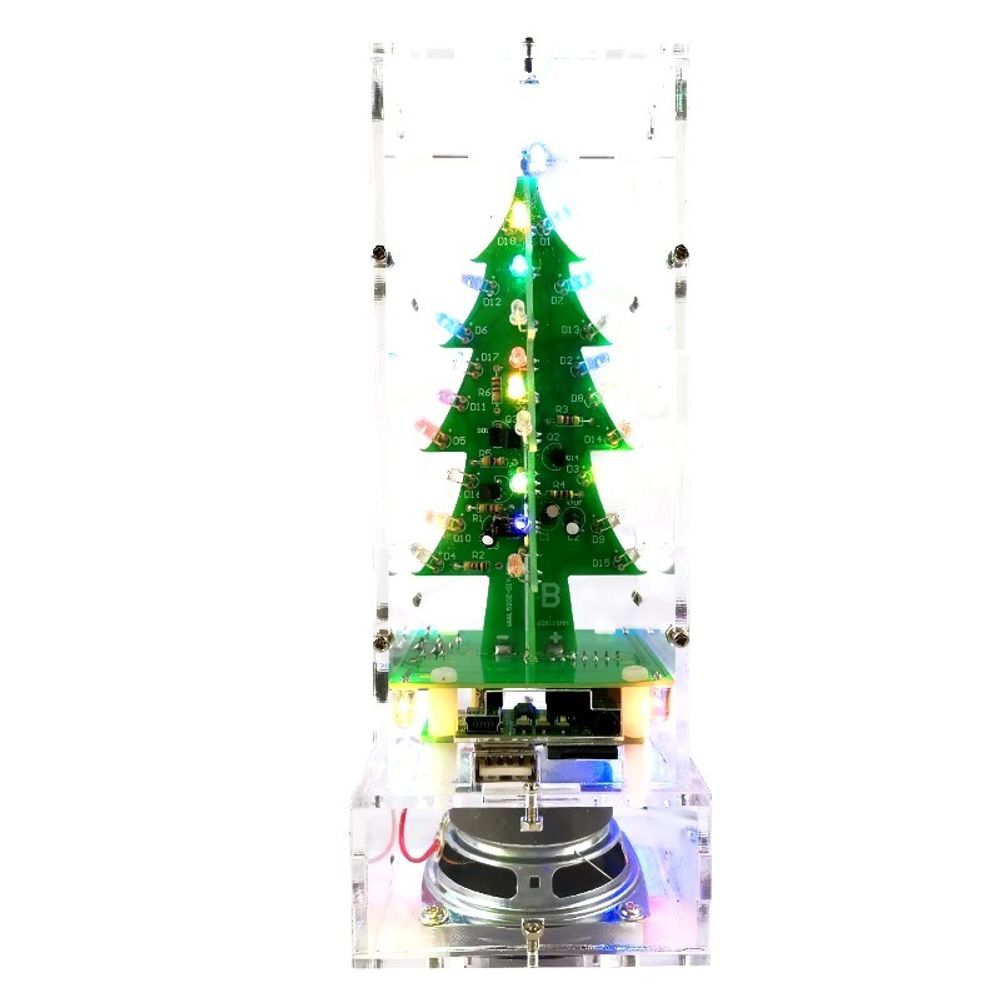

13. Подключите источник питания и наслаждайтесь эффектом
