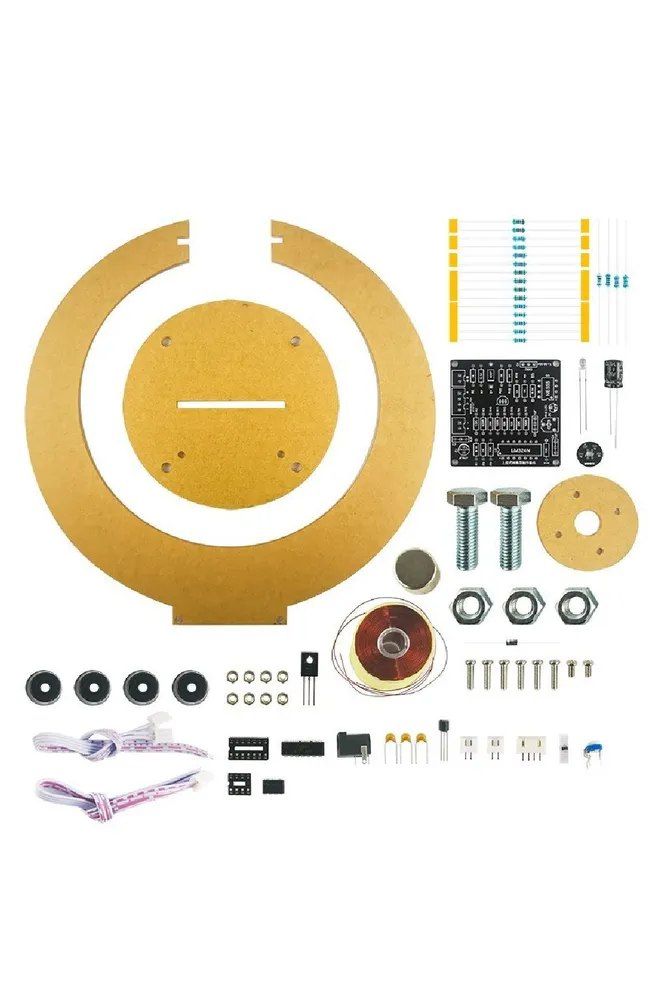

Набор магнитной левитации — учебно-демонстрационное устройство, позволяющее удерживать небольшой магнитный объект в воздухе за счёт магнитного пола. Система на основе катушки, датчика Холла и ШИМ-управления непрерывно регулирует силу притяжения, обеспечивая устойчивую левитацию.

Набор позволяет подвешивать объекты массой до 200 г на расстоянии до 2 см. Устройство удобное для обучения, экспериментов и наглядной демонстрации принципов магнитной левитации.

Характеристики:

Питание: 12В DC

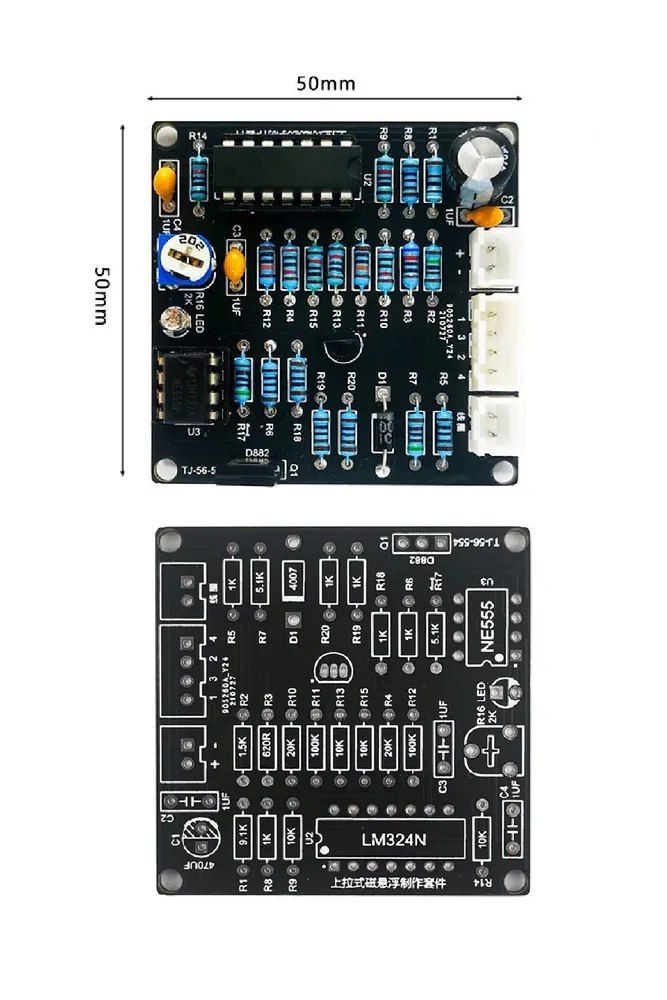

Размер печатной платы: 50 х 50 мм

Размер акрилового корпуса: 250 х 180 мм

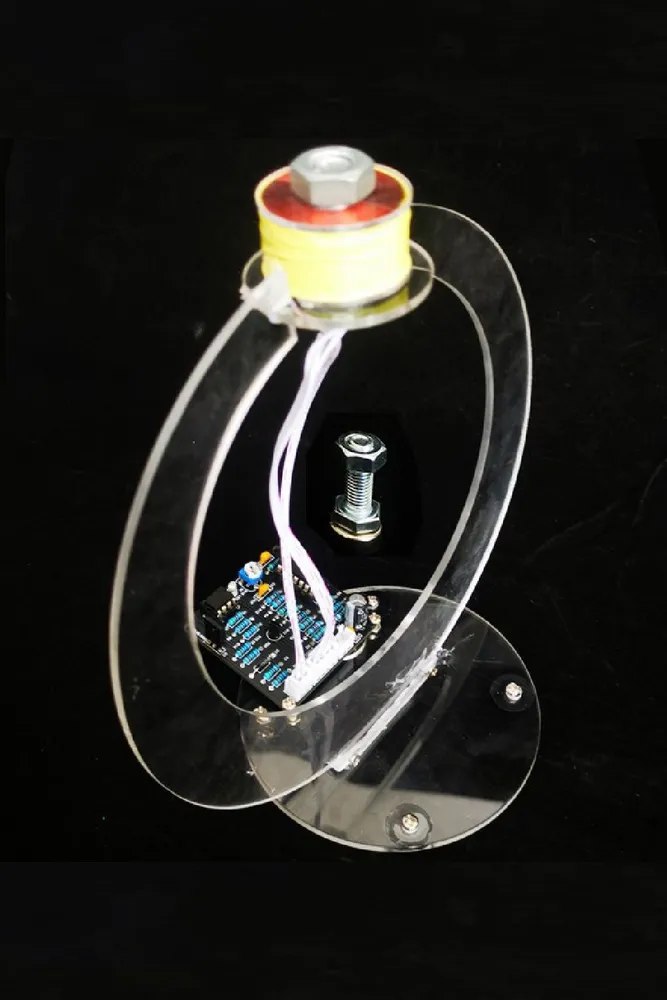

Размещение подвешиваемого объекта и меры предосторожности

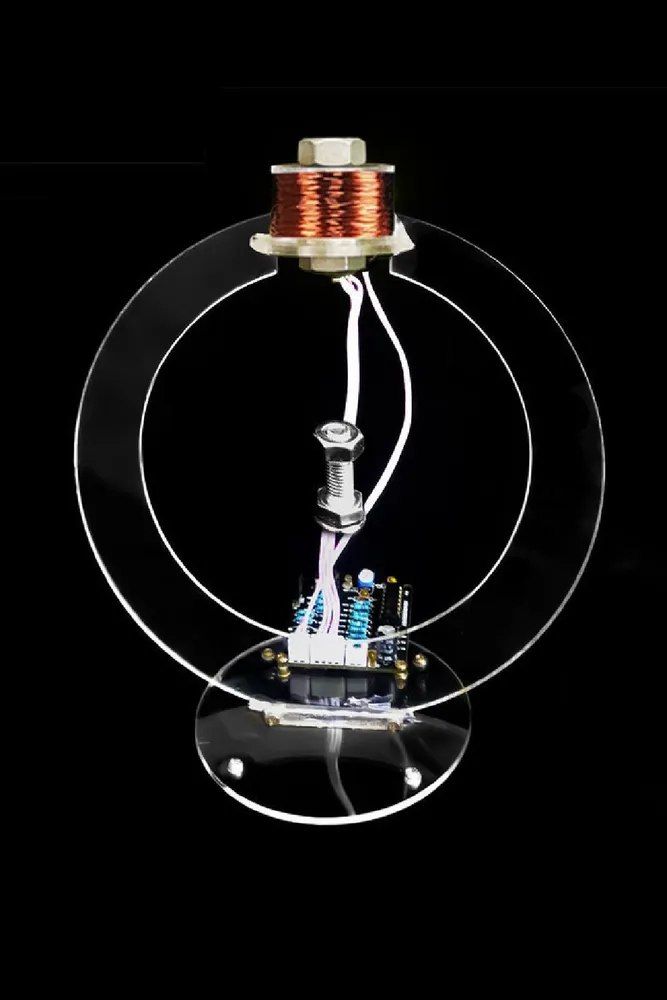

После подключения устройства к источнику питания на печатной плате загорается индикатор питания. В этот момент удерживайте левитирующий объект и медленно подносите его снизу к нижней части катушки через кольцо. На расстоянии примерно 5 см вы почувствуете силу притяжения катушки. Одной рукой удерживайте объект, ощущая подъёмную силу, а другой рукой регулируйте ползунковый реостат на печатной плате. Когда вы почувствуете, что обе силы почти уравновешены, прекратите регулировку реостата. Затем медленно отпустите объект, удерживая его в стабильном положении, чтобы он успешно завис в воздухе. Поворот реостата по часовой стрелке уменьшает магнитную силу, против часовой стрелки — увеличивает. Магнитная сила не должна быть ни слишком большой, ни слишком малой. Положение реостата можно ориентировочно выбрать по изображению выше.

Если объект не удаётся установить в подвешенное состояние после нескольких попыток (до 5 раз), необходимо отключить питание для охлаждения устройства, иначе возможен выход компонентов из строя.

Во время окончательной настройки можно соединить винт и гайку в верхней части катушки, чтобы проверить, притягивается ли гайка к винту. При наличии такого притяжения можно размещать подвешиваемый объект (этот шаг подтверждает нормальную работу датчика Холла).

Не оставляйте объект в состоянии левитации на наборе длительное время (не более 5 минут), так как это может привести к повреждению оборудования.
