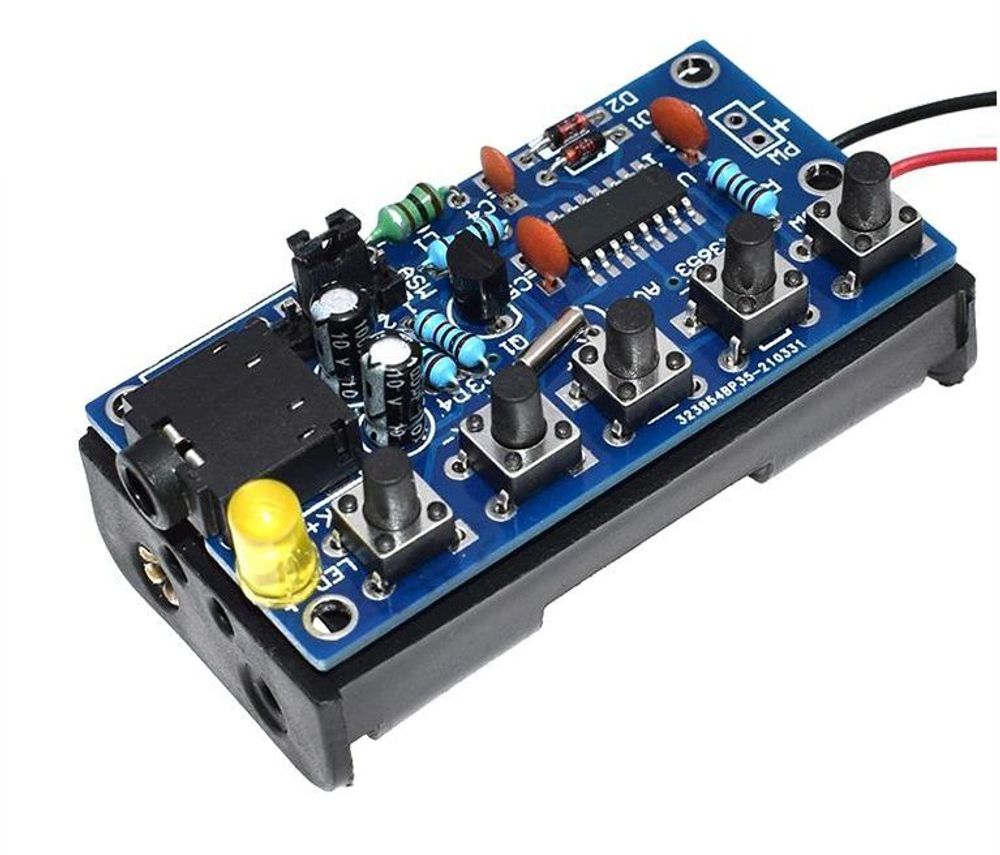

Радиоконструктор предназначен для самостоятельной сборки и пайки. Этот набор позволит вам собрать компактный FM радиоприемник с диапазоном частот 76-108Мгц
Относительно недолгая сборка и почти совсем несложная настройка - и у вас в кармане радиостанция, которой можно пользоваться везде - в городе и поле, в лесу и на даче (при наличии сигнала).
Для сборки приемника использована современная однокристальная микросхема RDA5807, которая представляет собой готовый приемник, интегрированный с синтезатором частоты.
В качестве антенны в данной схеме используется общий провод наушников. Питание радиоприемника осуществляется от двух батареек АА 1.5 вольт.
Технические характеристики:
1. Напряжение питания: 1.8…3.6 В
2. Рабочий ток: 19 мА
3. Выходное сопротивление: 32 Ом
4. Диапазон принимаемых частот: 76…108 МГц
5. Температура эксплуатации: 0…50' С
6. Рабочая влажность: 5…95 %
7. Размер: 57*32*20 мм

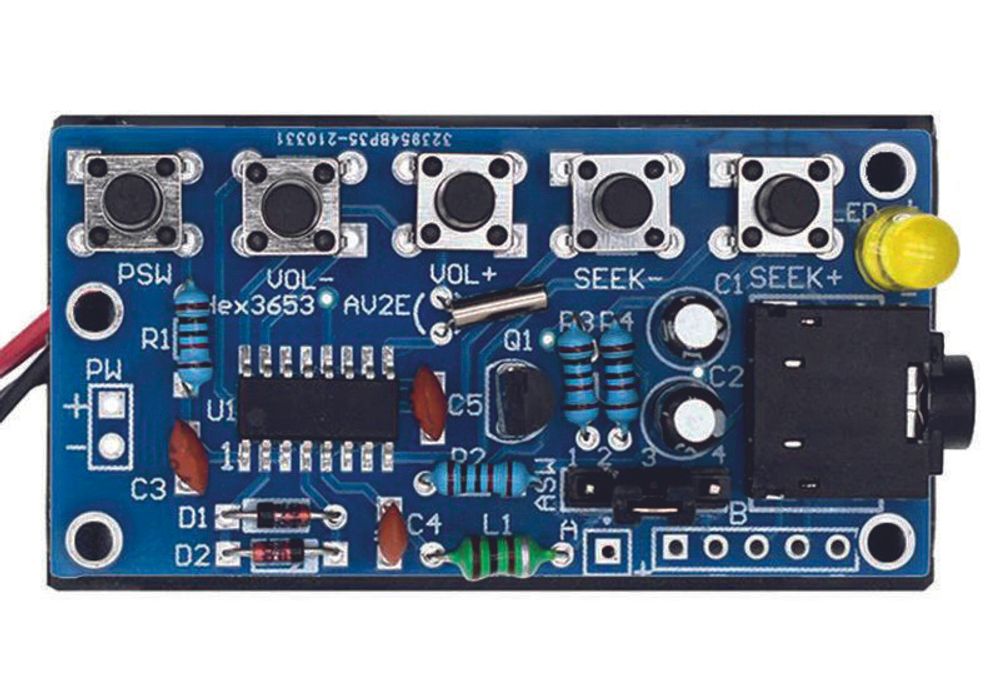

КНОПКИ СЛЕВА - НАПРАВО:
1. Включить/выключить радио
2. Громкость уменьшить
3. Громкость увеличить
4. Предыдущая станция
5. Следующая станция

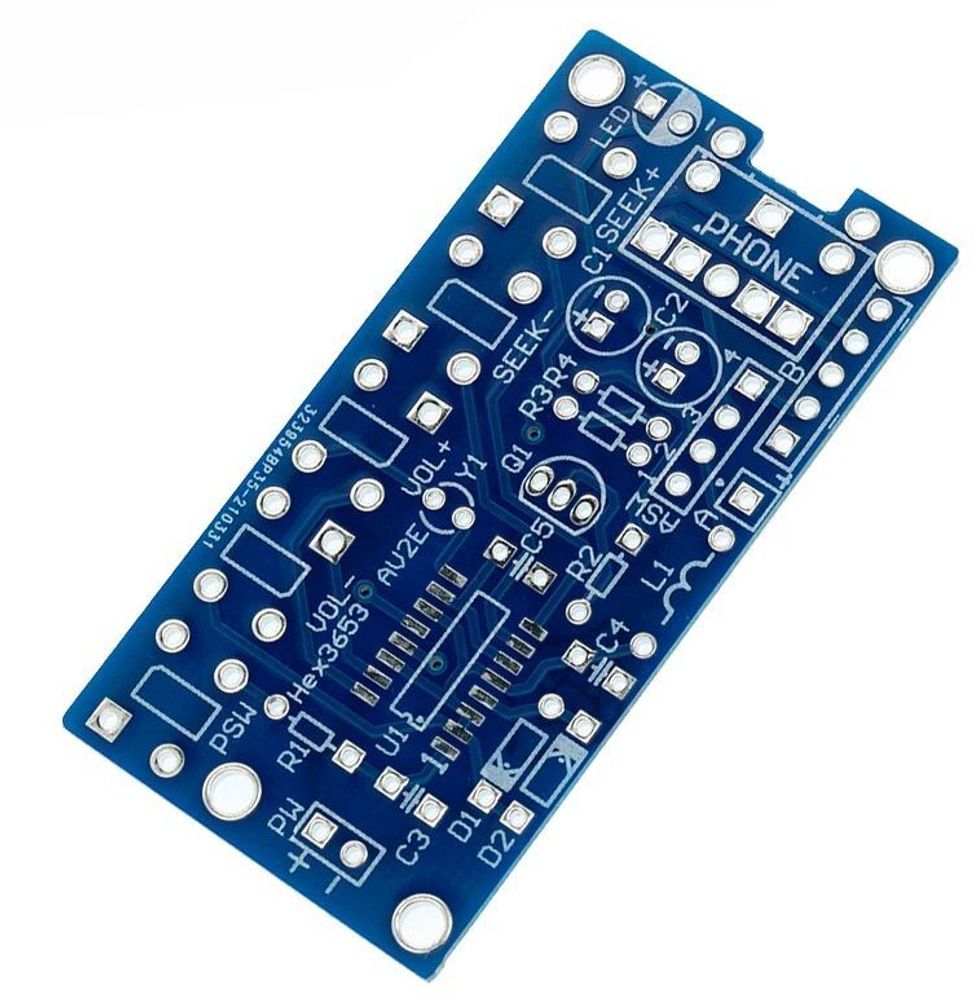

Инструкция для пайки:
1. Установите микросхему RDA5807 на U1. На углу микросхемы есть точка, которая указывает на 1-ю ножку для правильной установки микросхемы
2. Установите кварцевый генератор 32.768кГц на Y1
3. Установите резисторы 10кОм на R1, R2, R3 и R4
4. Установите индуктивность 10мкГн на L1
5. Установите керамический конденсатор 33пФ на C4 (33)
6. Установите керамический конденсатор 100нФ на C3 и С5 (104)
7. Установите электролитический конденсатор 100 мкФ на C1 и C2
8. Установите диод 1N4148 на D1 и D2 C3. 1 шт. 0022 пФ (223)
9. Установите транзистор NPN SS8050 на Q1 согласно положению на плате
10. Установите тактовые кнопки 5 штук
11. Установите аудиоразъём 3.5 мм для подключения наушников
12. Подключите батарейный отсек к плате (красный провод плюс - черный провод минус)
13. Установите светодиод на плату (LED)
Добавляя перемычку между штифтами 2 и 3, шнур наушников используется в качестве антенны.
Добавление перемычки между контактом 1 и контактом 2 позволяет использовать внешнюю антенну.
