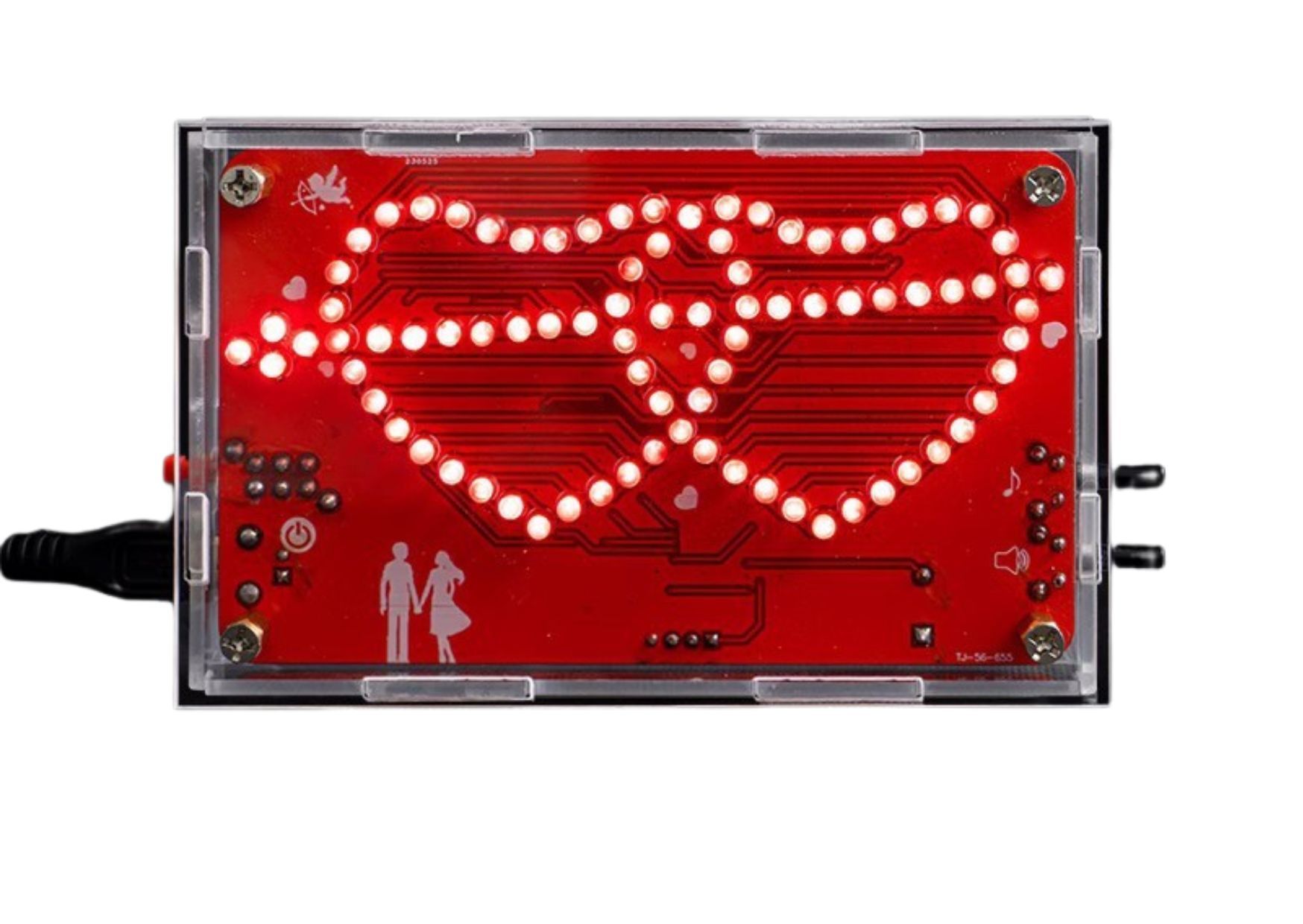

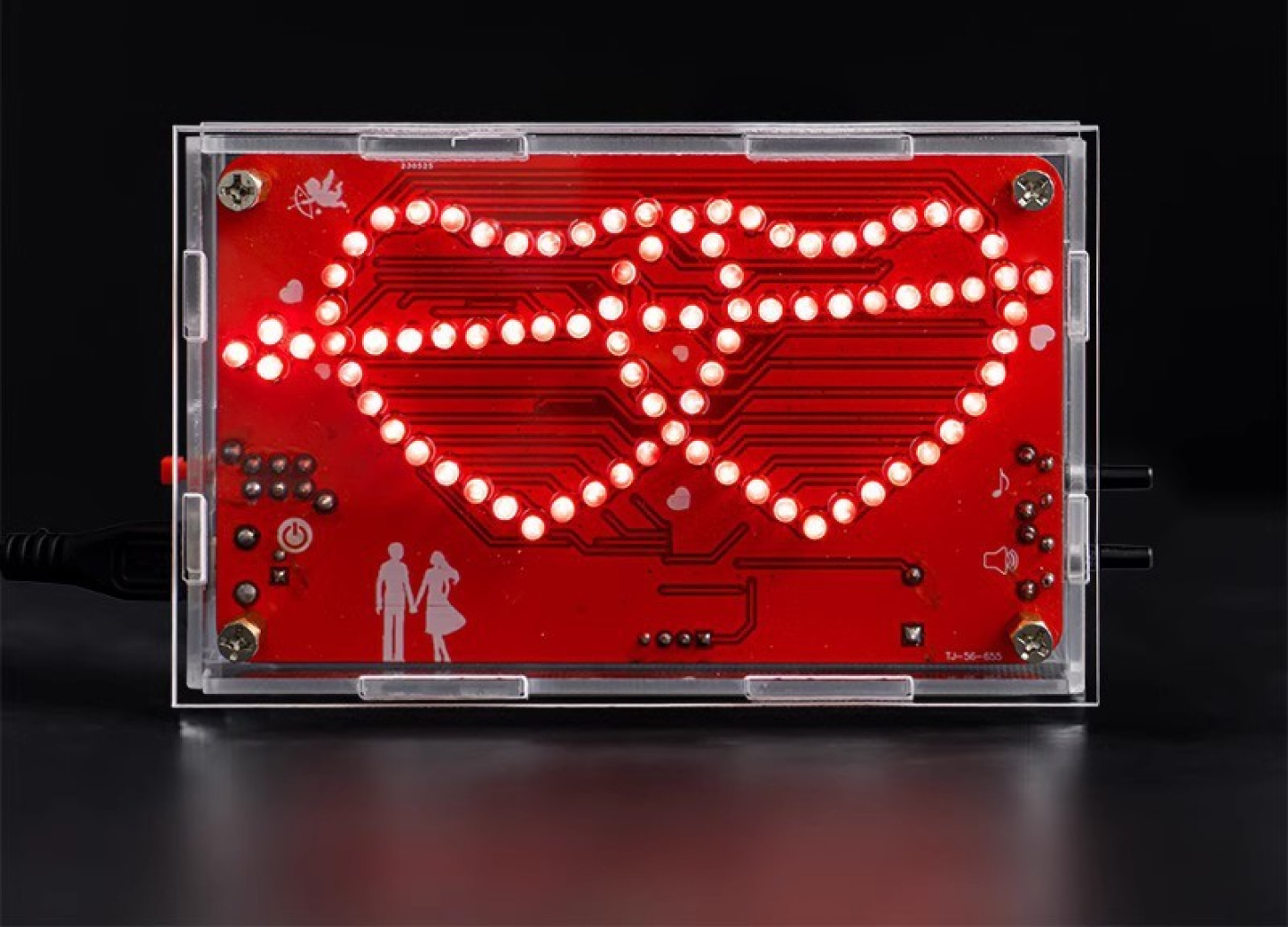

Электронный светодиодный набор "сделай сам" в форме сердца с музыкальным сопровождением и 15 анимациями — это идеальный подарок для творчества, практики пайки и изучения электроники. Он предлагает уникальный эффект проточного света, работает от 5 В (через USB-интерфейс), имеет компактные размеры и прост в сборке. Ниже приведены ключевые характеристики и этапы сборки.

Ключевые особенности продукта:

Модель: TJ-56-655.

Управление:

Используется микроконтроллер STC12C5A.

85 светодиодов с режимом "струящейся воды".

Зуммер с выходом ШИМ для музыкального сопровождения.

Режимы работы:

S1 (верхняя кнопка): Переключение и включение/выключение анимации.

S2 (нижняя кнопка): Переключение и включение/выключение музыки.

Рабочее напряжение: 5 В постоянного тока (USB).

Размеры:

Печатная плата: 109×66 мм.

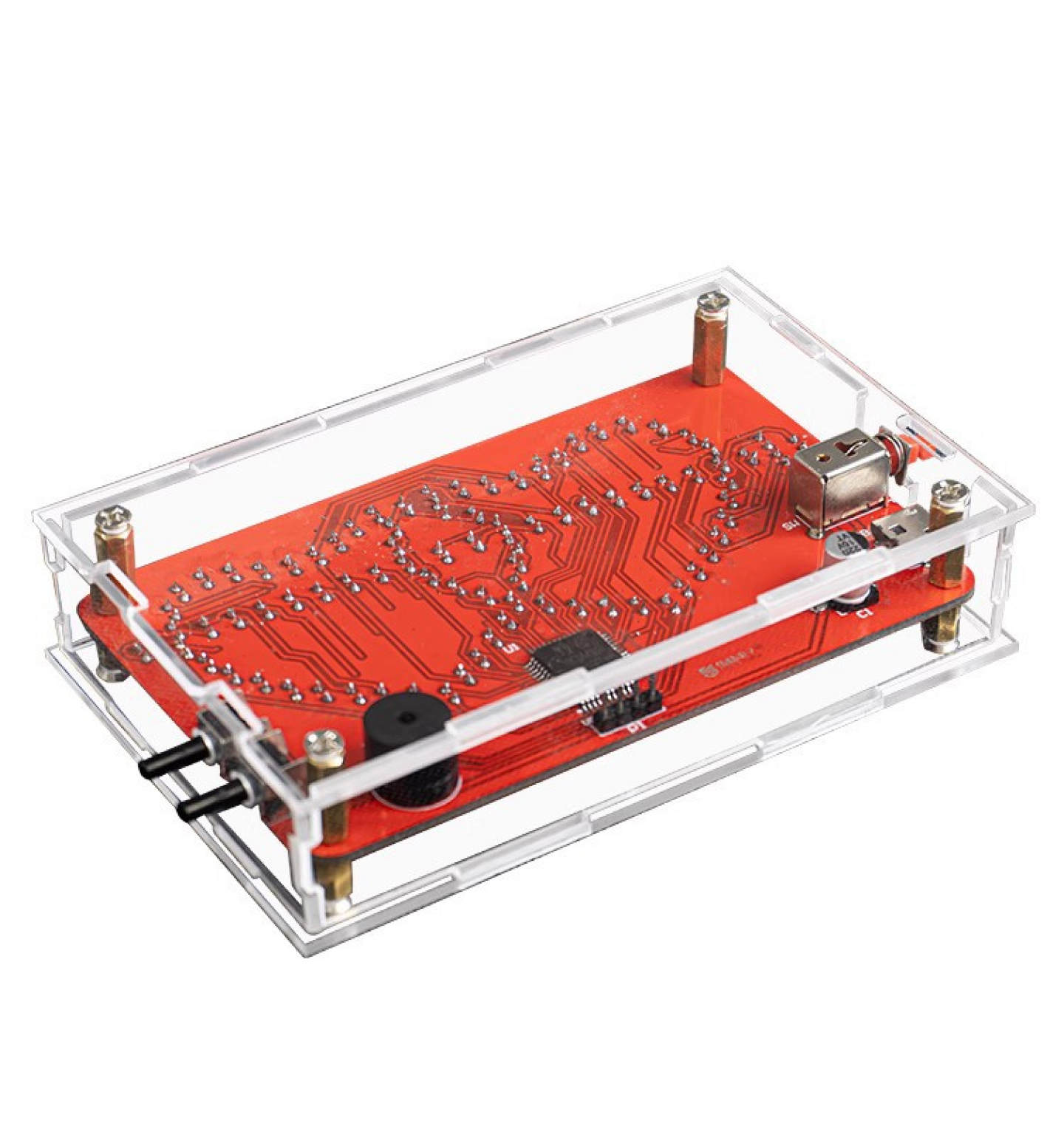

Корпус: 116×73×26 мм.

Этапы сборки:

Подготовка:

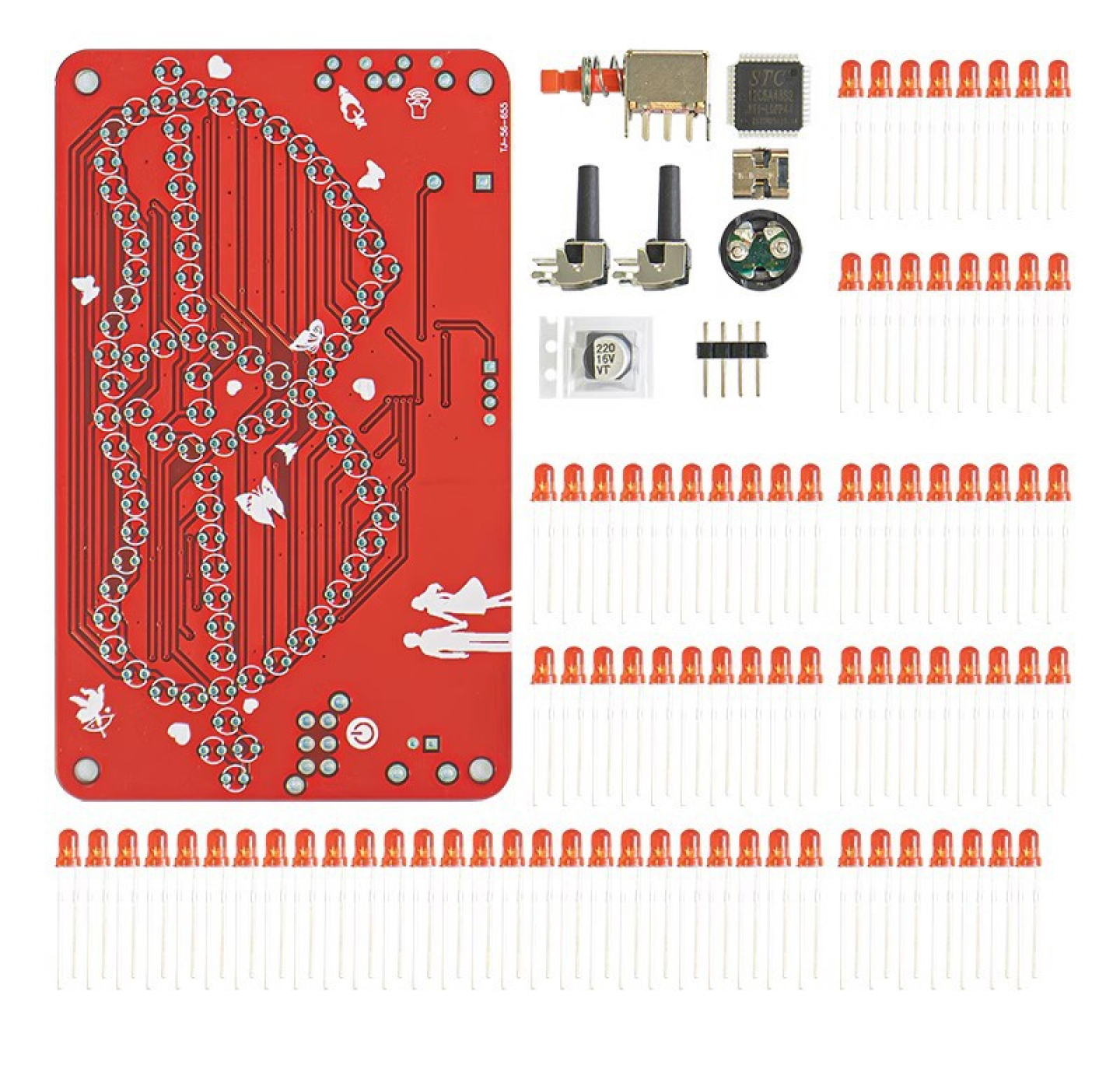

Убедитесь в наличии всех компонентов.

Ознакомьтесь с полярностью светодиодов и электролитических конденсаторов:

Светодиоды: Длинная ножка — положительный контакт (маркировка "+" на плате).

Конденсаторы: Черная часть корпуса — отрицательный контакт (отметка на плате).

Последовательность пайки:

Микросхема: Начните с установки микроконтроллера, так как он наиболее сложен в монтаже.

Светодиоды: Убедитесь, что полярность совпадает с обозначением на плате.

Конденсаторы: Ставьте их в соответствии с указанием полярности.

Остальные компоненты: Подключите оставшиеся элементы, включая кнопки и интерфейсы.

Тестирование:

Подключите плату к USB-источнику питания.

Убедитесь, что светодиоды работают корректно.

Проверьте зуммер, нажав кнопку S2.

Дополнительные рекомендации:

Для надежной работы убедитесь в качестве пайки, избегайте замыканий.

Следуйте инструкциям по установке микросхем и проверке компонентов перед пайкой.

При необходимости используйте паяльную губку для очистки жала паяльника (подходит губка из целлюлозы).
