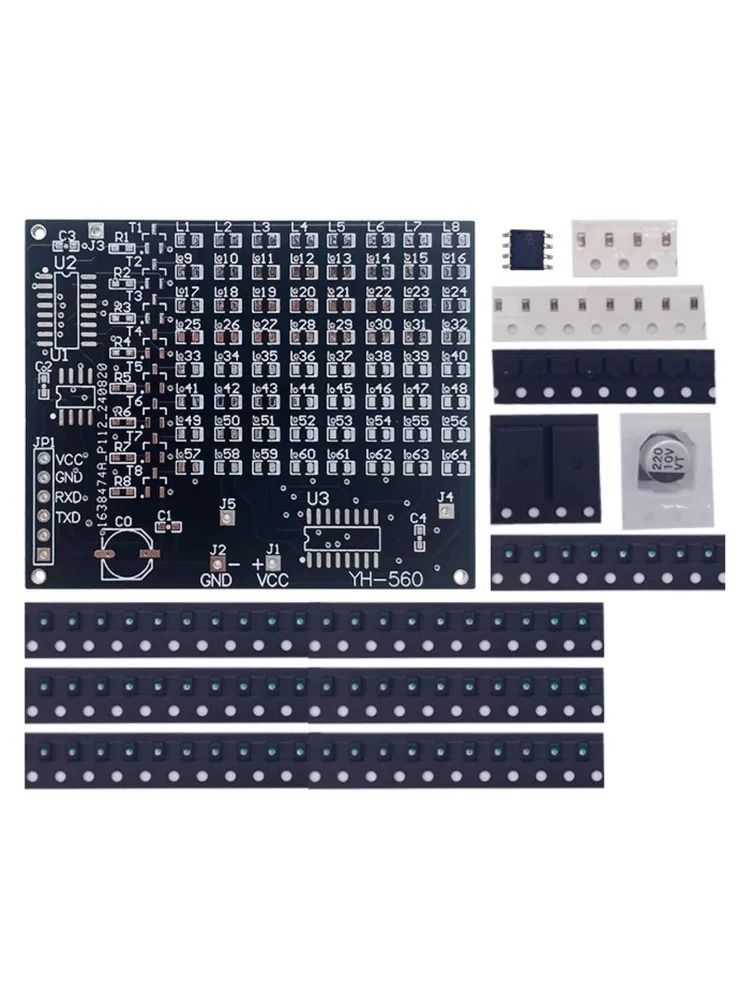

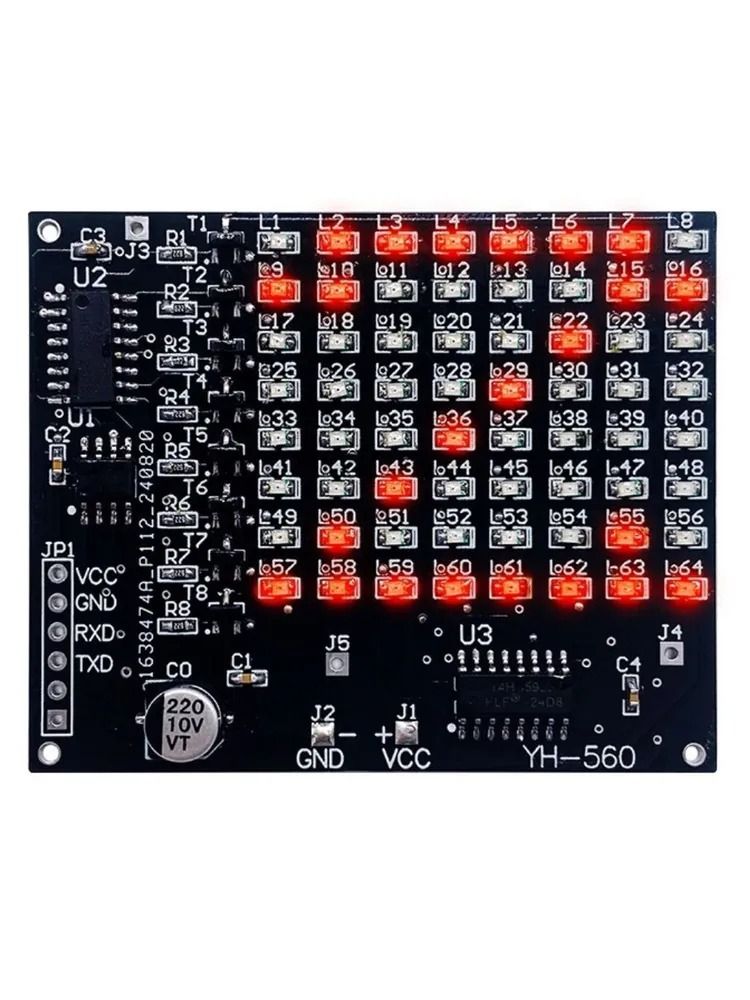

Комплект включает 64 SMD-светодиода типа 0805, размещённых в виде дисплейного блока. С помощью построчного сканирования устройство может отображать любые символы размером 64 пикселя — цифры, буквы и другие графические элементы.

Устройство работает под управлением однокристального микроконтроллера, на который предварительно записана программа. После включения:

На дисплее отображается цифровой рекламный номер (символы от 0 до 9).

Затем следует эффект загорания и гашения (вероятно, бегущая или мигающая подсветка).

После этого цикл повторяется.

При необходимости пользователь может изменить отображаемый контент. Для этого используется программируемый интерфейс JP1 — можно самостоятельно прошить микроконтроллер, загрузив собственную программу.

Инструкции по сборке и пайке

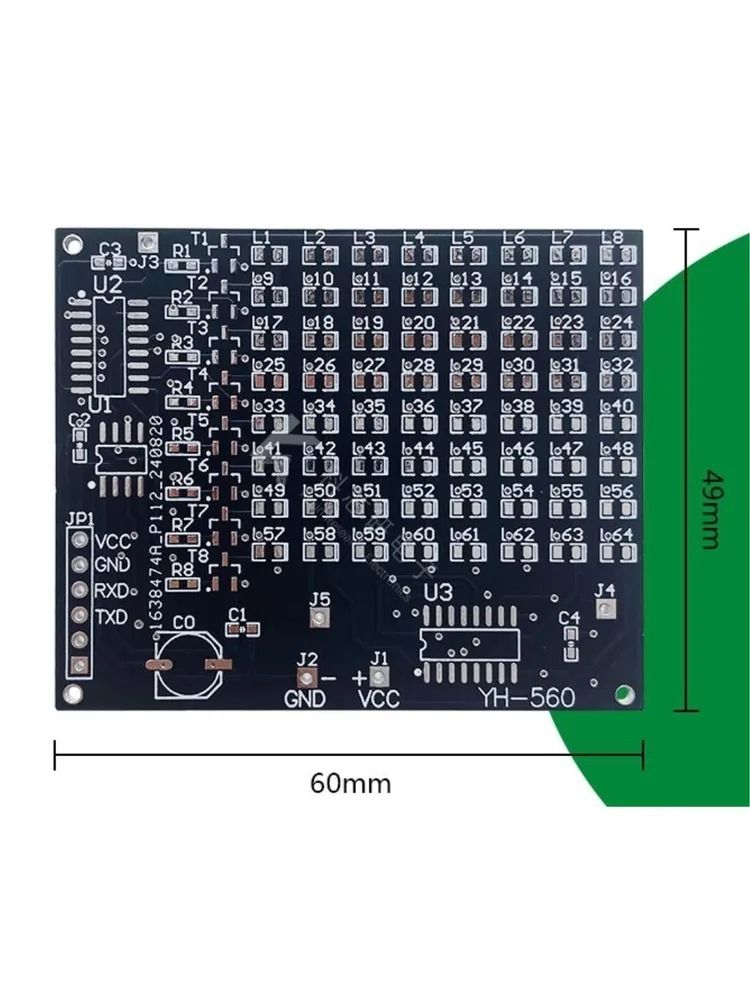

Маркировка компонентов: Все компоненты обозначены на плате с помощью трафаретной печати. При пайке строго следуйте этим обозначениям.

Резисторы: Несмотря на то, что резисторы не имеют полярности, они могут иметь разные номиналы. Будьте внимательны при установке.

Полярность светодиодов:

Длинная ножка — положительный вывод (+)

Короткая ножка — отрицательный вывод (–)

Устанавливайте в соответствии с маркировкой на плате.

Подключение питания:

Клеммная колодка предназначена для подключения питания.

Обратите внимание на полярность — VCC (положительный), GND (отрицательный).

Не допускайте переполюсовки!

Рекомендации по пайке:

Паяйте последовательно: от низких компонентов к высоким, от мелких к крупным, от центра к краям.

Температура паяльника: 320–380 °C.

Время пайки: не более 3–5 секунд на контакт.

Не перегревайте элементы, это может повредить дорожки или компоненты.

Дополнительные меры предосторожности:

Используйте заземление при пайке для защиты от статического электричества.

Убедитесь в корректном напряжении питания — превышение допустимых значений может вывести устройство из строя.
