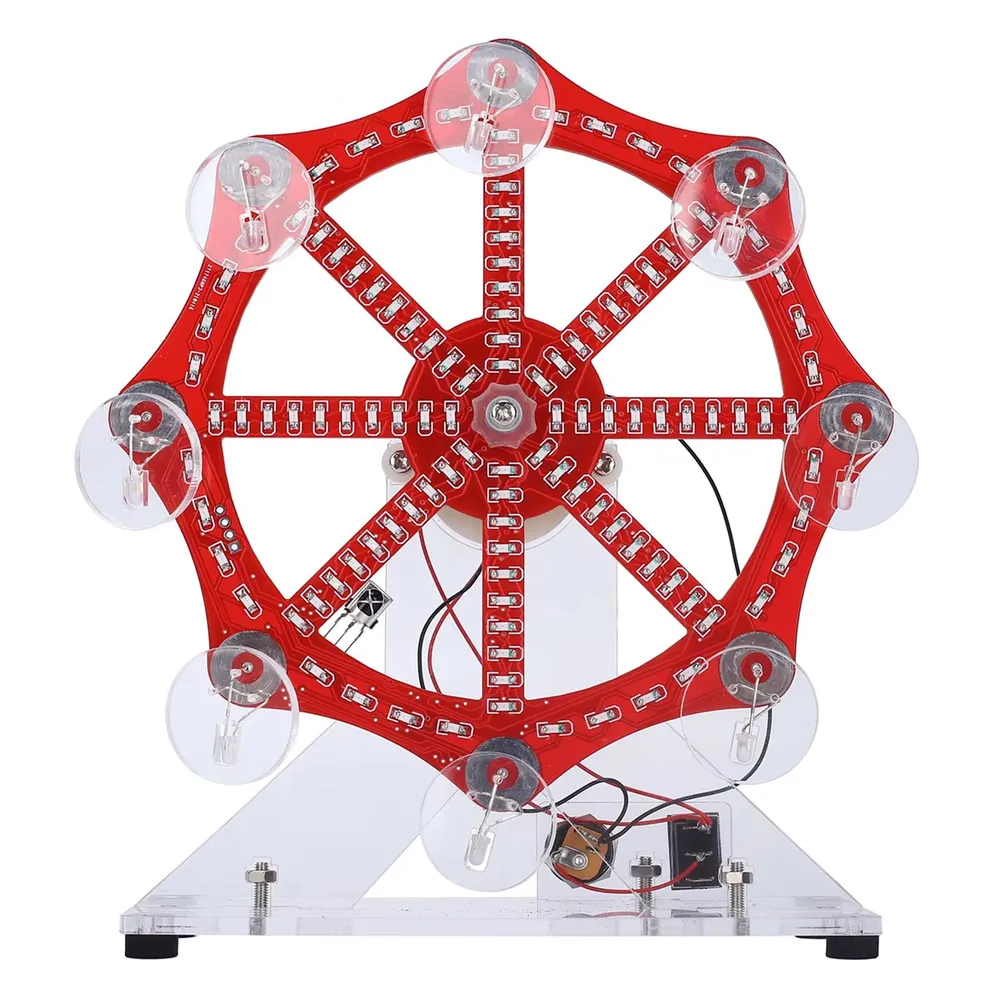

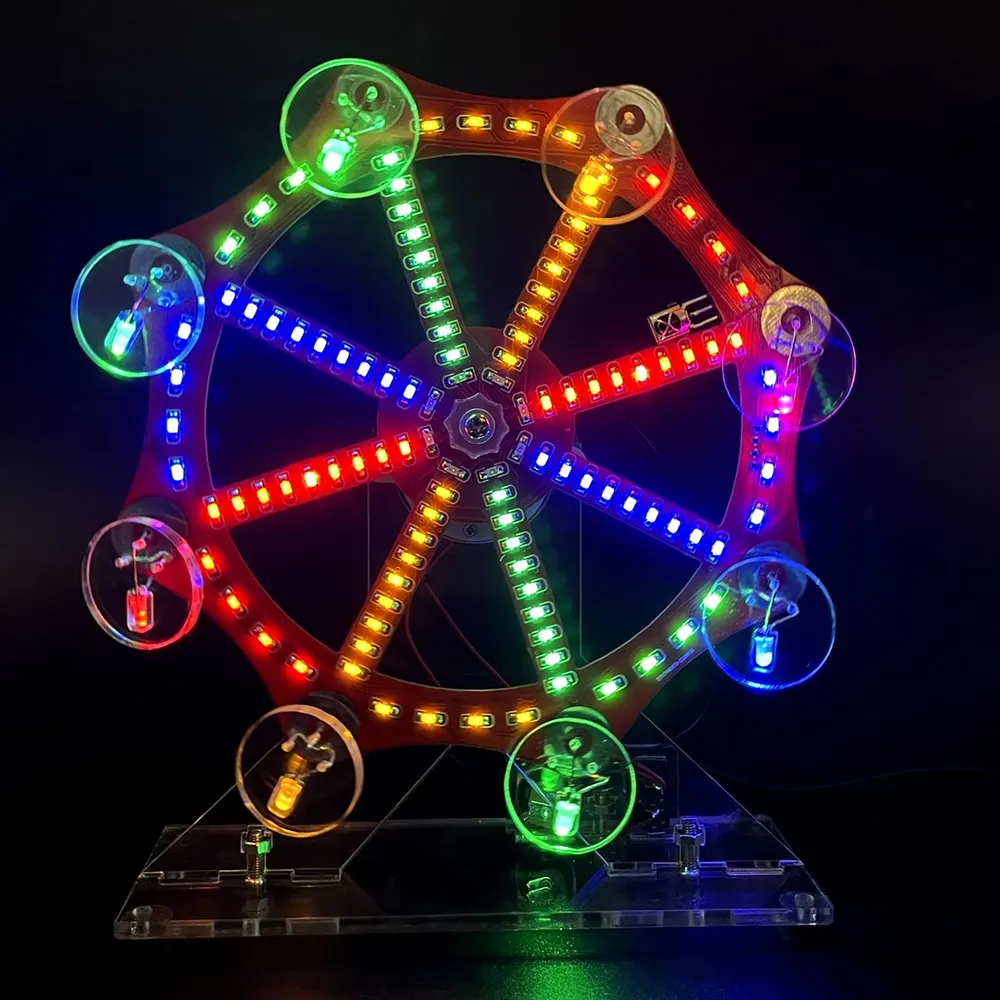

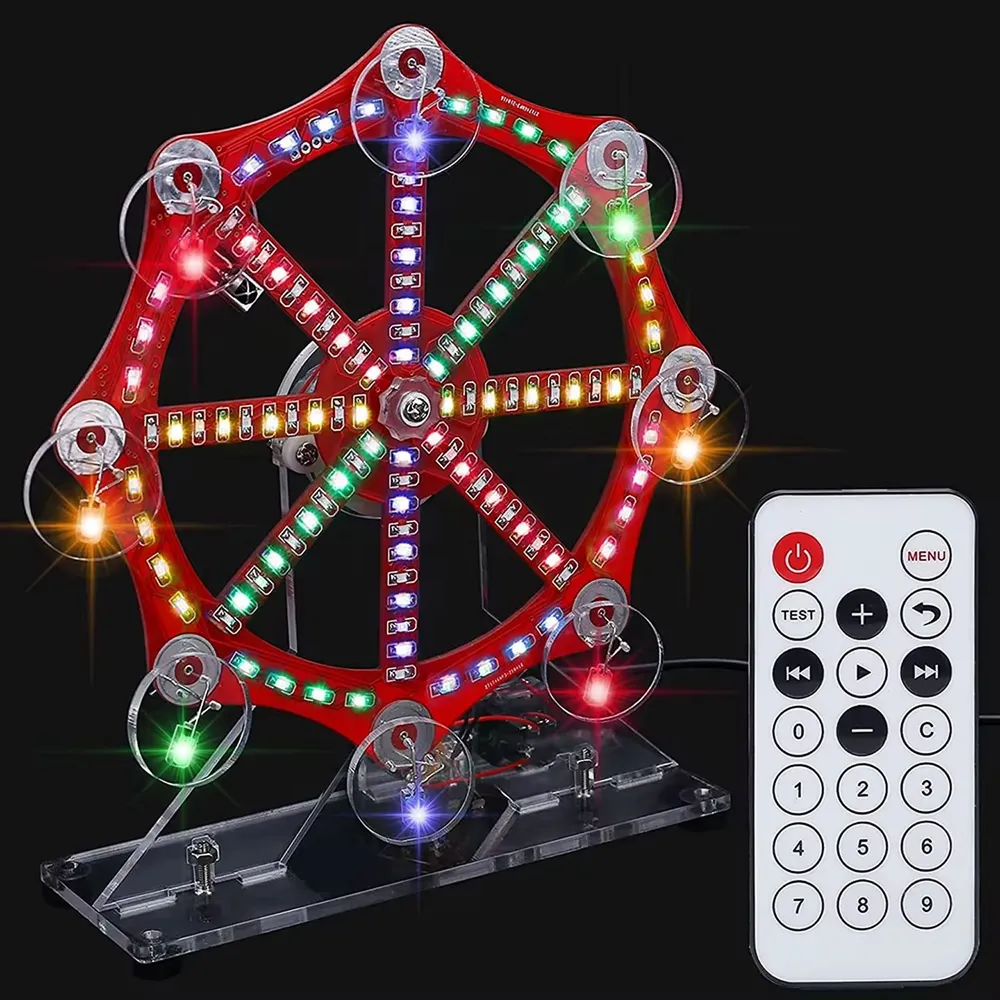

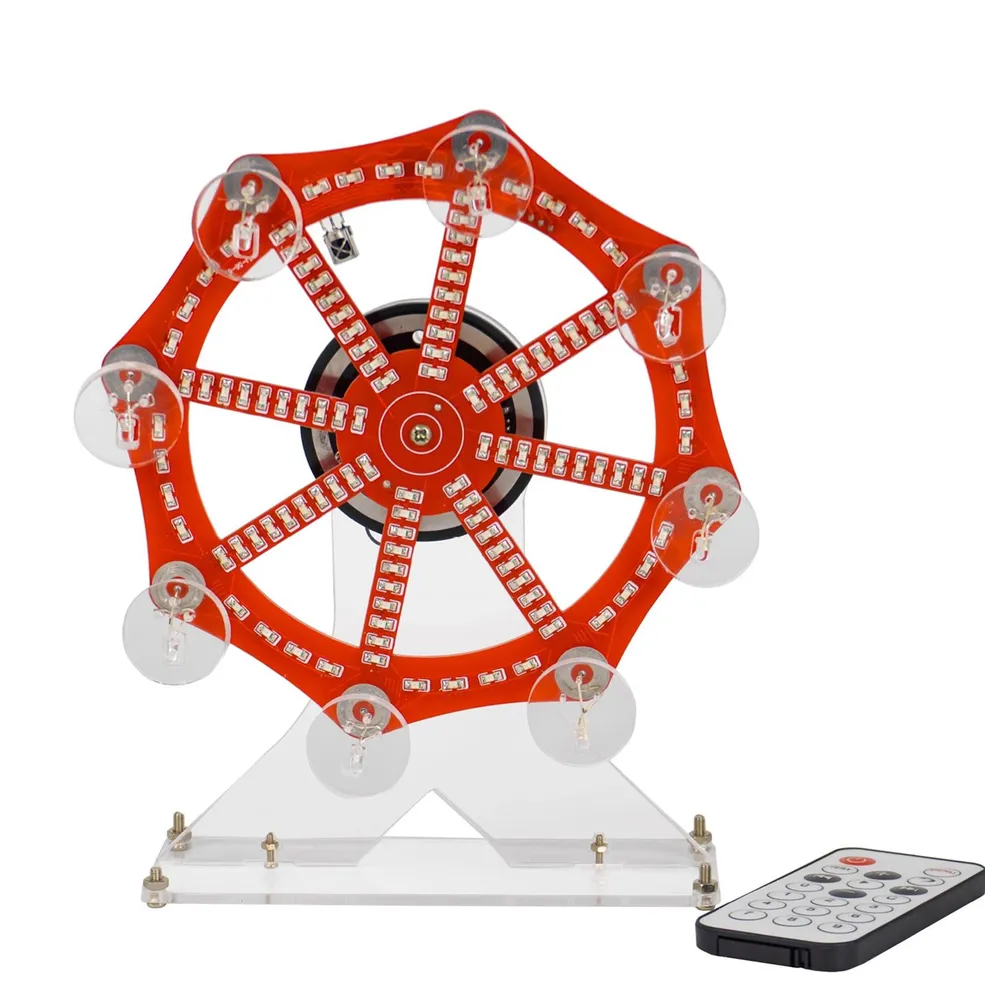

Этот набор для самостоятельной сборки включает красные, синие, зелёные и жёлтые светодиоды, мигающие в 10 режимах анимации, которые можно переключать с помощью пульта дистанционного управления. Он реалистично имитирует работу колеса обозрения: во время вращения светодиоды автоматически мигают, а пользователь может регулировать скорость мигания. Этот набор поможет лучше понять электрическую схему и освоить навыки пайки.

2. Функции:

• Автоматическое мигание светодиодов
• 10 режимов анимации
• Регулируемая скорость мигания (1–10 уровней)
• Светодиоды красного, синего, зелёного и жёлтого цветов
• Простая и понятная схема
• Пайка вручную

3. Технические параметры:

• Напряжение: 4,5–5,5 В постоянного тока
• Рабочая температура: -20°C ~ 85°C
• Влажность: 5% ~ 85% относительной влажности
• Размер (в собранном виде): 150 × 150 × 170 мм

4. Порядок использования:

• Подключите питание 4,5–5,5 В через разъём DC-005 с помощью USB-кабеля.
• Нажмите кнопку включения, и колесо начнёт вращаться, а светодиоды мигать.
• Повторное нажатие кнопки выключит устройство.

7. Советы по установке:

• Подготовьте паяльные инструменты заранее.
• Проявите терпение при сборке.
• Припой не должен касаться компонентов более 3 секунд, чтобы избежать повреждения.
• Соблюдайте полярность компонентов.
• Запрещено короткое замыкание.
• Устанавливайте светодиоды строго по схеме, иначе некоторые из них не загорятся.
• Сначала устанавливайте сложные компоненты.
• Убедитесь, что все элементы расположены правильно.
• Рекомендуется ознакомиться с инструкцией перед началом сборки.
• Используйте антистатические перчатки или браслеты.

8. Этапы установки:

• Установите микросхему STC15W204S (SOP-16) на место U1.
• Установите конденсатор 0805 на место C1.
• Установите резисторы 0805 1KΩ на места R1–R16.
• Определите полярность светодиодов (отрицательный полюс отмечен срезанным углом).
• Установите красные светодиоды 0805 (28 шт.).
• Установите синие светодиоды 0805 (28 шт.).
• Установите зелёные светодиоды 0805 (28 шт.).
• Установите жёлтые светодиоды 0805 (28 шт.).
• Установите инфракрасный приёмник на место HX1.
• Снимите защитную плёнку с акриловых деталей.
• Закрепите кронштейн типа Y на нижней панели с помощью винтов.
• Закрепите пружинный кронштейн с помощью винтов и шайб.
• Закрепите красный и чёрный провода.
• Закрепите двигатель постоянного тока и кронштейн Y.
• Установите пружины на винты.
• Закрепите печатную плату на валу двигателя.
• Установите разъём DC-005 и выключатель.
• Подключите провода согласно схеме.
• Закрепите кронштейн выключателя.
• Завершите установку светодиодов и фиксацию платы.
