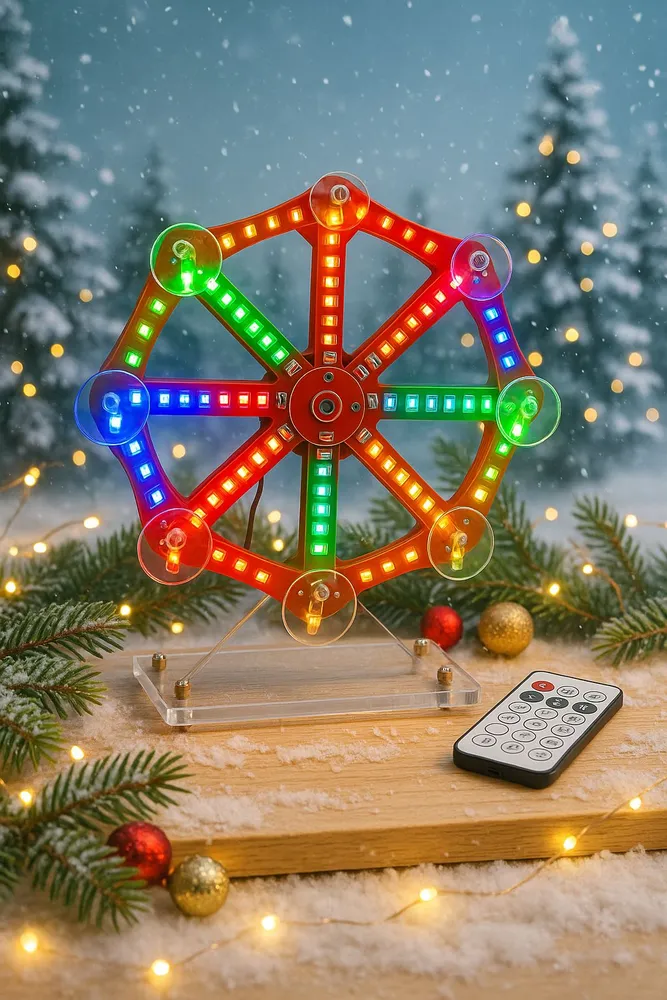

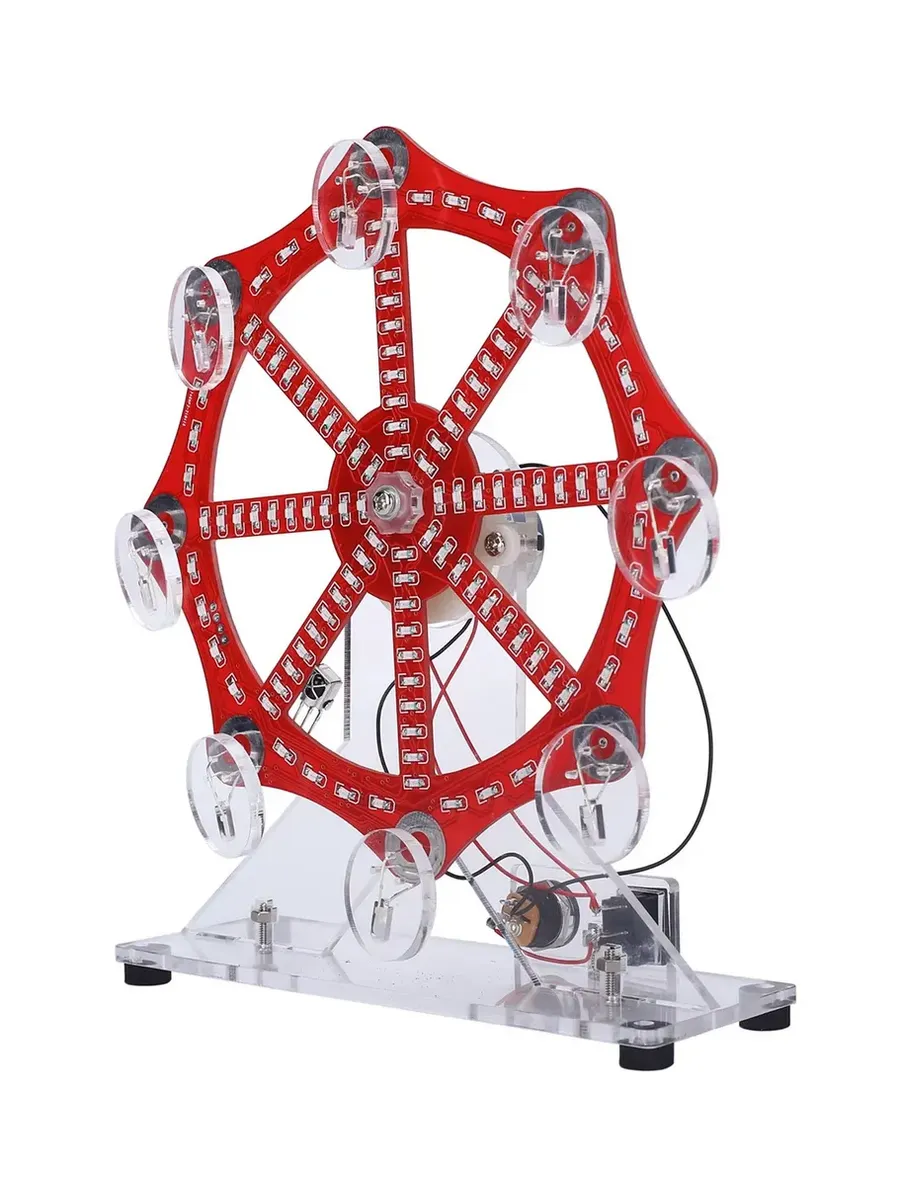

Этот набор для самостоятельной сборки включает красные, синие, зелёные и жёлтые светодиоды, мигающие в 10 режимах анимации, которые можно переключать с помощью пульта дистанционного управления. Он реалистично имитирует работу колеса обозрения: во время вращения светодиоды автоматически мигают, а пользователь может регулировать скорость мигания. Этот набор поможет лучше понять электрическую схему и освоить навыки пайки.

2. Функции:

Автоматическое мигание светодиодов

10 режимов анимации

Регулируемая скорость мигания (1–10 уровней)

Светодиоды красного, синего, зелёного и жёлтого цветов

Простая и понятная схема

Пайка вручную

3. Технические параметры:

Напряжение: 4,5–5,5 В постоянного тока

Рабочая температура: -20°C ~ 85°C

Влажность: 5% ~ 85% относительной влажности

Размер (в собранном виде): 150 × 150 × 170 мм

4. Порядок использования:

Подключите питание 4,5–5,5 В через разъём DC-005 с помощью USB-кабеля.

Нажмите кнопку включения, и колесо начнёт вращаться, а светодиоды мигать.

Повторное нажатие кнопки выключит устройство.

7. Советы по установке:

Подготовьте паяльные инструменты заранее.

Проявите терпение при сборке.

Припой не должен касаться компонентов более 3 секунд, чтобы избежать повреждения.

Соблюдайте полярность компонентов.

Запрещено короткое замыкание.

Устанавливайте светодиоды строго по схеме, иначе некоторые из них не загорятся.

Сначала устанавливайте сложные компоненты.

Убедитесь, что все элементы расположены правильно.

Рекомендуется ознакомиться с инструкцией перед началом сборки.

Используйте антистатические перчатки или браслеты.

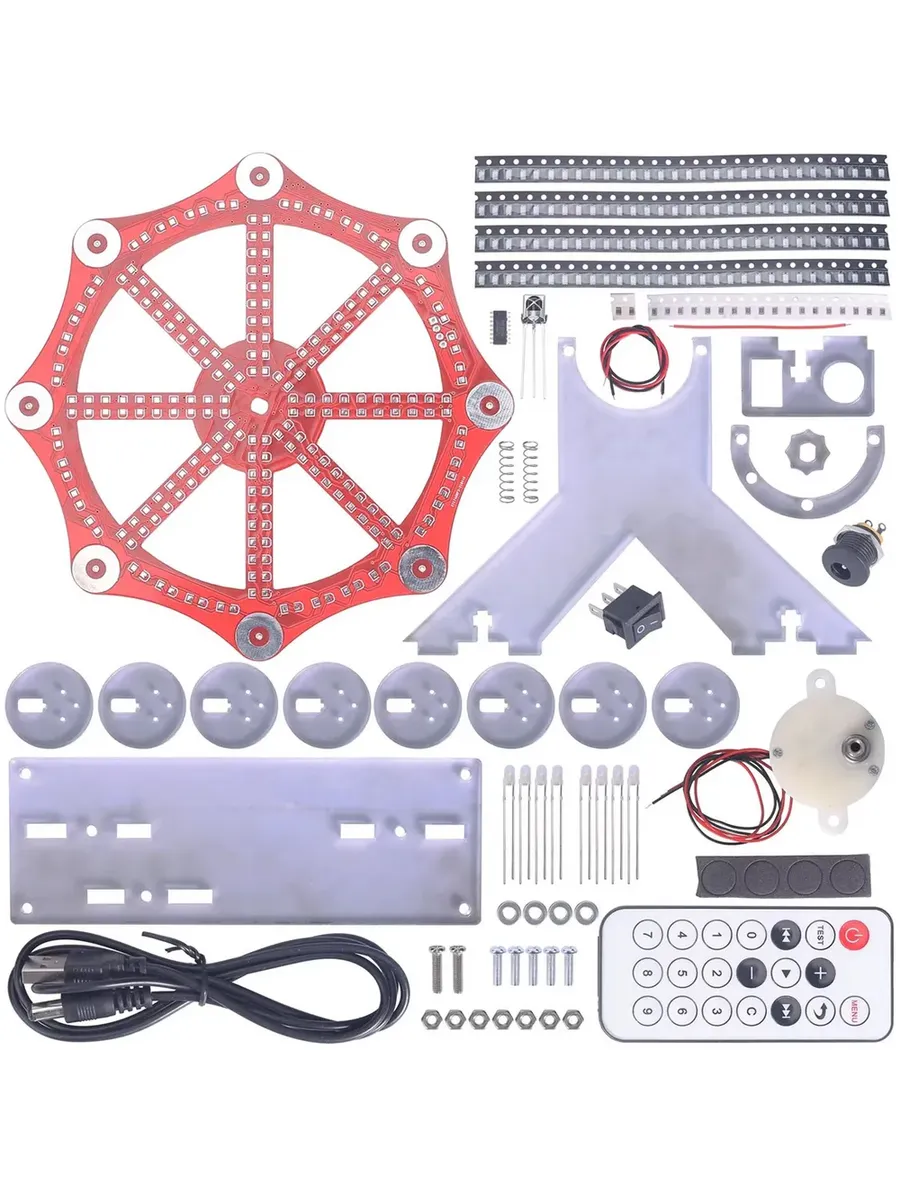

8. Этапы установки:

Установите микросхему STC15W204S (SOP-16) на место U1.

Установите конденсатор 0805 на место C1.

Установите резисторы 0805 1KΩ на места R1–R16.

Определите полярность светодиодов (отрицательный полюс отмечен срезанным углом).

Установите красные светодиоды 0805 (28 шт.).

Установите синие светодиоды 0805 (28 шт.).

Установите зелёные светодиоды 0805 (28 шт.).

Установите жёлтые светодиоды 0805 (28 шт.).

Установите инфракрасный приёмник на место HX1.

Снимите защитную плёнку с акриловых деталей.

Закрепите кронштейн типа Y на нижней панели с помощью винтов.

Закрепите пружинный кронштейн с помощью винтов и шайб.

Закрепите красный и чёрный провода.

Закрепите двигатель постоянного тока и кронштейн Y.

Установите пружины на винты.

Закрепите печатную плату на валу двигателя.

Установите разъём DC-005 и выключатель.

Подключите провода согласно схеме.

Закрепите кронштейн выключателя.

Завершите установку светодиодов и фиксацию платы.
