Светодиодное колесо фортуны — это интерактивный DIY-набор для сборки, который включает в себя вращающийся механизм, светодиодную матрицу и микроконтроллер. Устройство оснащено 16 динамическими эффектами, управляется с инфракрасного пульта и питается через USB (5 В). Благодаря плавному вращению и ярким анимациям оно станет отличным дополнением к вашему рабочему столу, декором для мероприятий или учебным пособием для начинающих в электронике.

Технические характеристики:

Тип устройства: DIY-набор для пайки

Габариты: 169 × 165 × 59 мм

Рабочее напряжение: 5 В (mini5P, питание через USB)

Микроконтроллер: STC15W408AS

Светодиодная матрица: 12 × 12 (144 светодиода)

Режимы анимации: 16 встроенных эффектов

Способ управления: инфракрасный пульт ДУ

Батарея пульта: CR2025 (в комплекте)

Механизм вращения: мотор-редуктор

Материал корпуса: прозрачный акрил

Назначение: обучение пайке, DIY-проекты, декор, развлечения

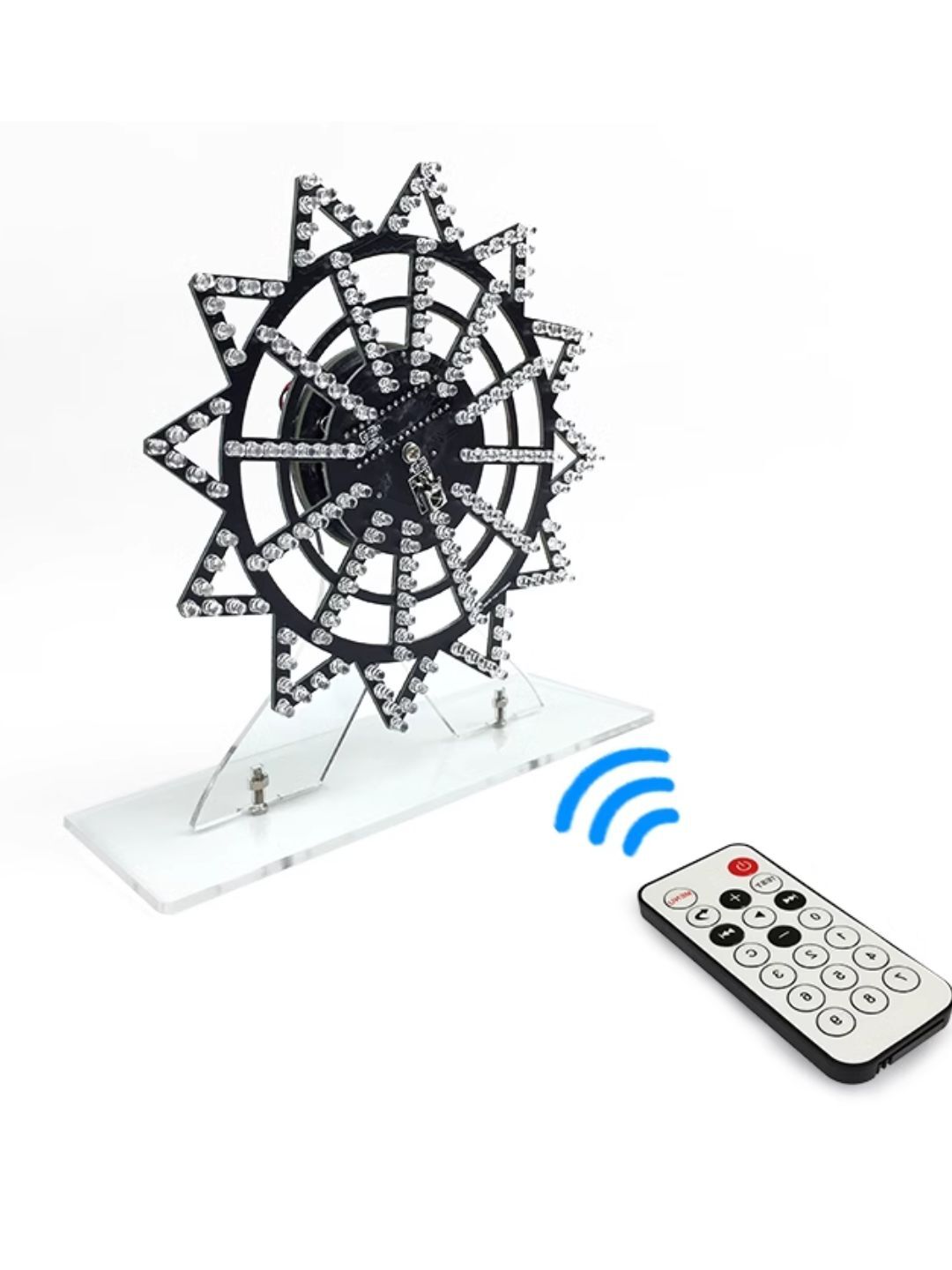

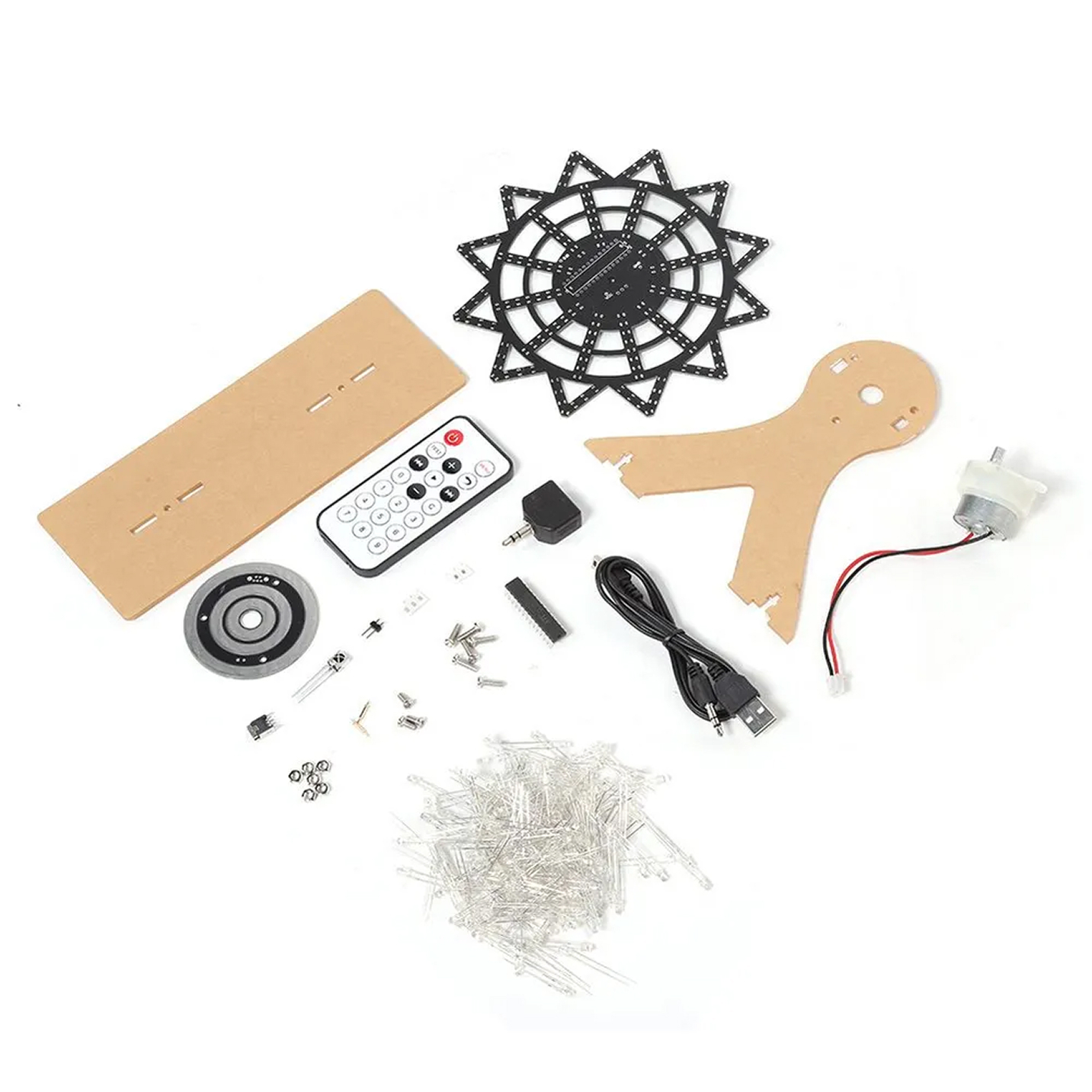

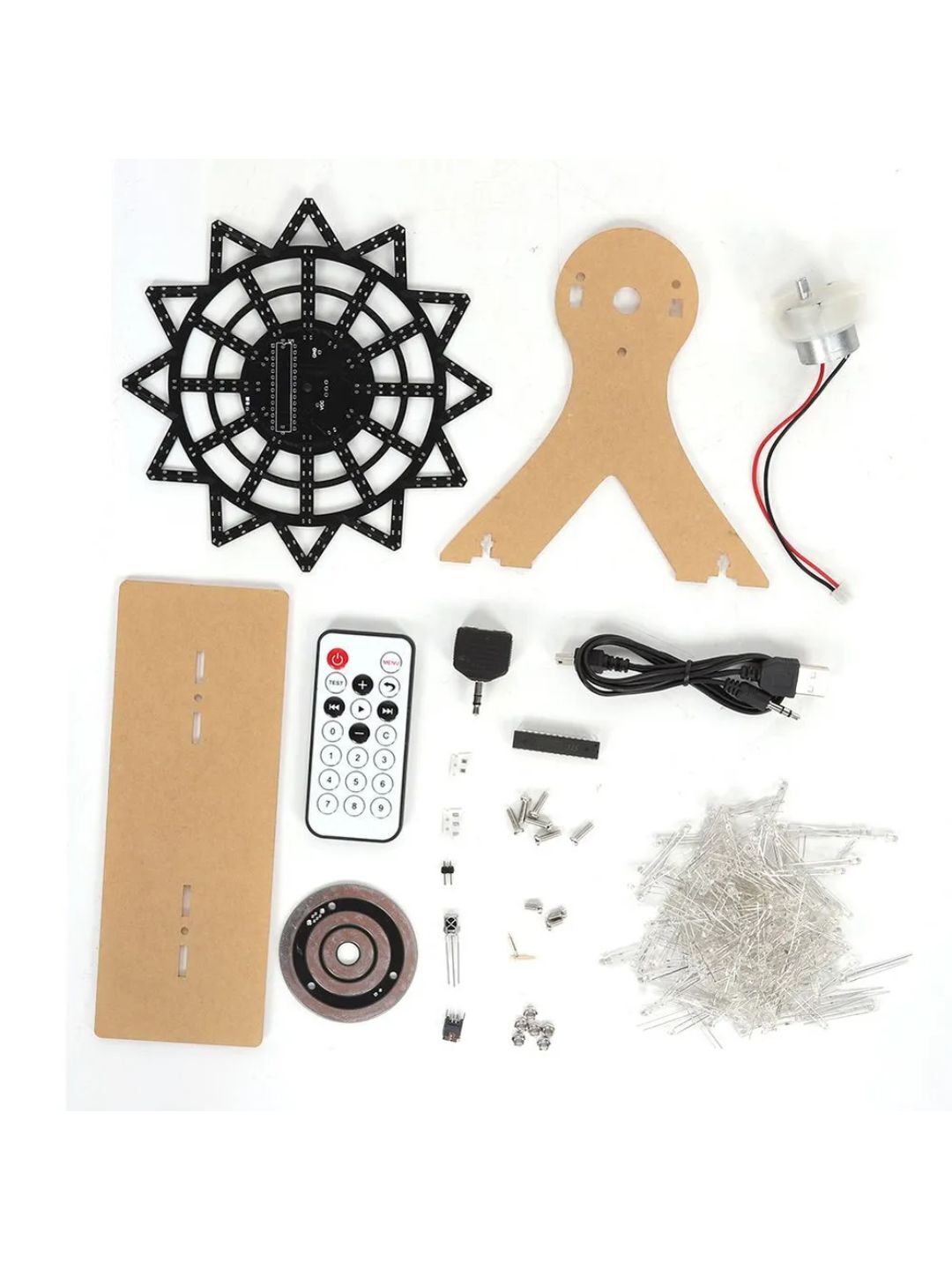

Комплектация набора

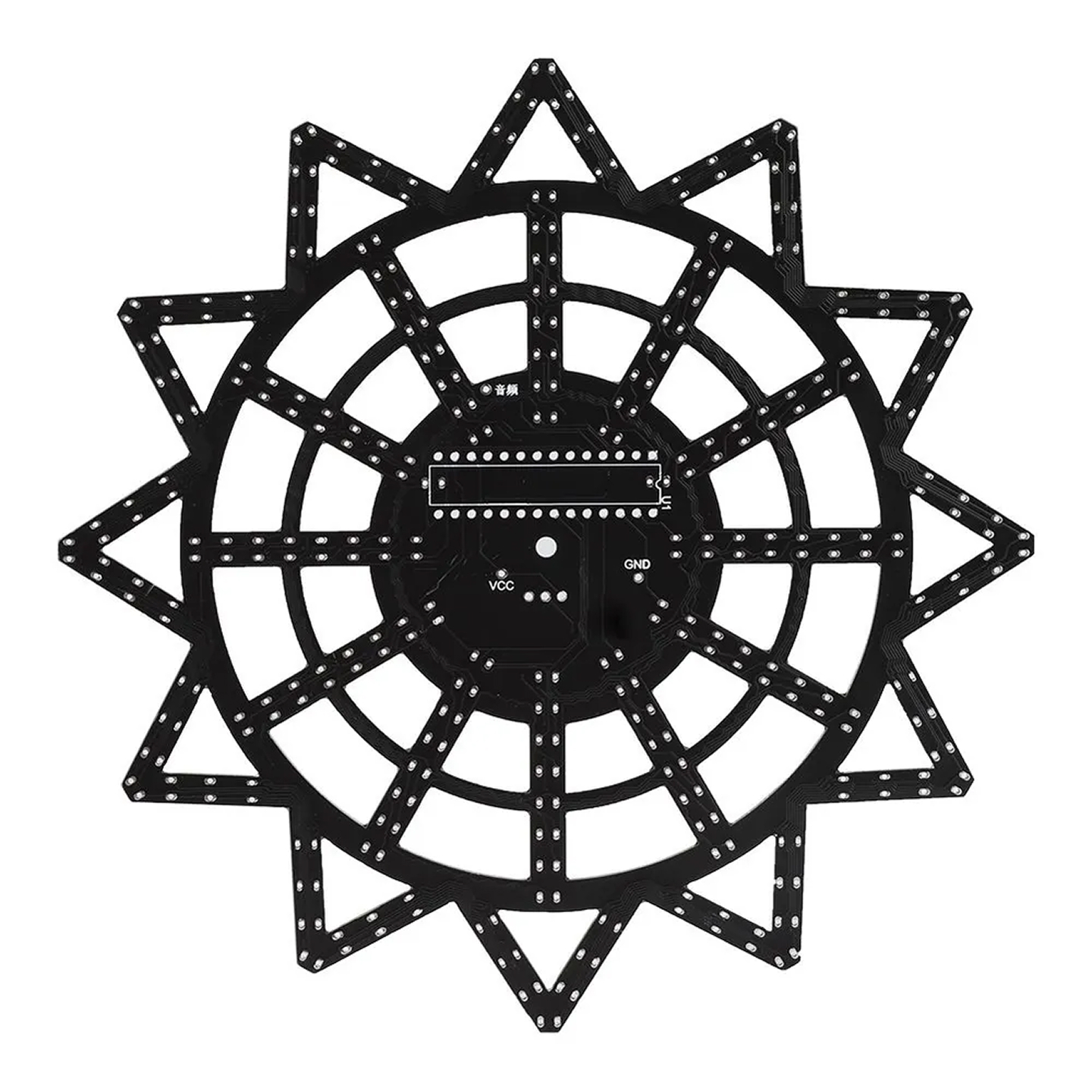

✔ Печатная плата (PCB)

✔ Светодиоды (144 шт.)

✔ Микроконтроллер STC15W408AS

✔ Инфракрасный приемник

✔ Разъем питания USB

✔ Резисторы, конденсаторы и другие компоненты

✔ Мотор-редуктор

✔ Корпус из прозрачного акрила

✔ Винты и крепежные элементы

✔ Пульт дистанционного управления (батарея CR2025)

Руководство по сборке и пайке.

Необходимо подготовить инструменты:

Паяльник (мощность около 35 Вт)

Паяльная проволока (олово)

Пинцет

Кусачки

Отвертка

Шаги по сборке:

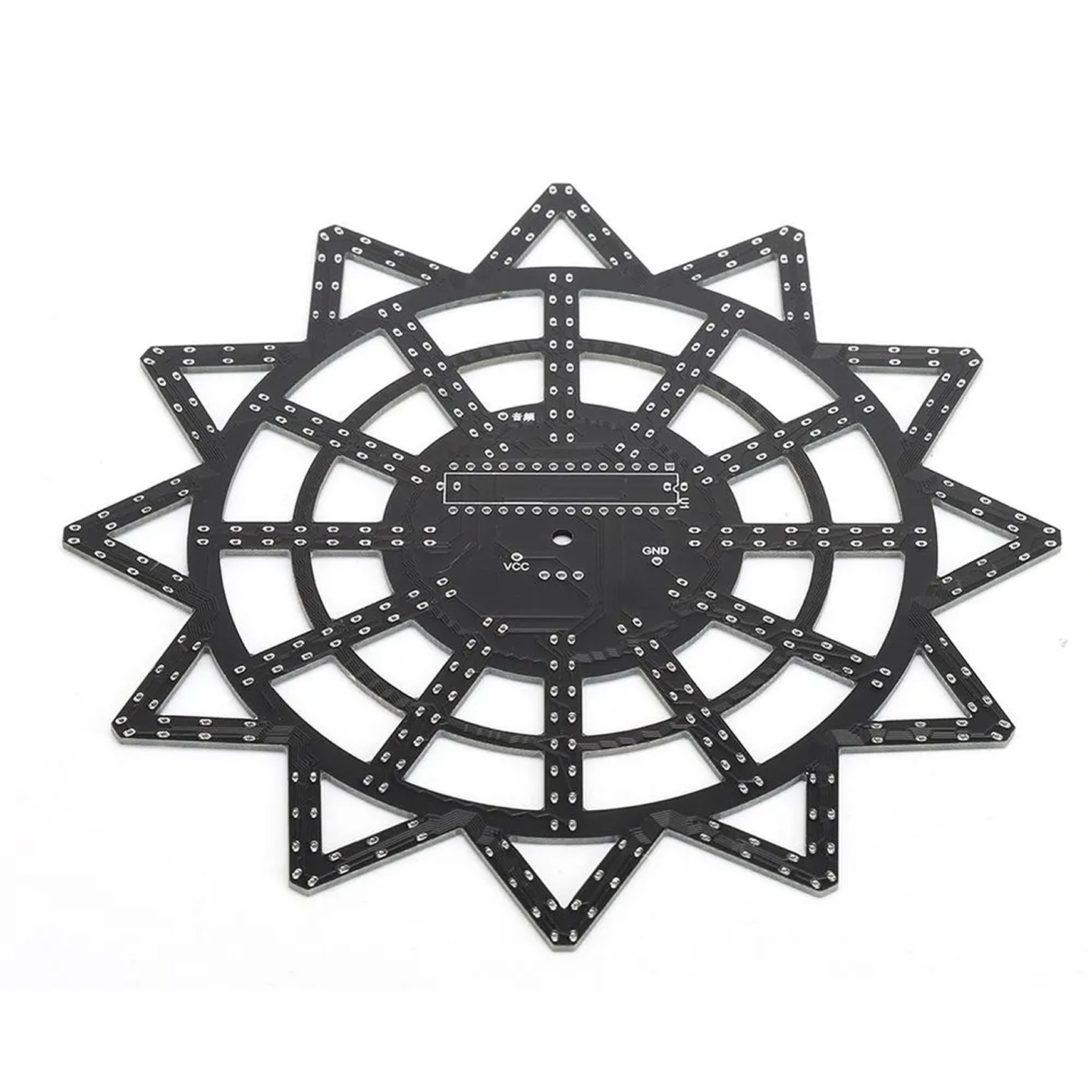

1. Пайка компонентов на плате

Резисторы и конденсаторы: Паяем сначала их, так как они самые маленькие и не имеют полярности.

Инфракрасный приемник: Обратите внимание на его направление.

Микроконтроллер STC15W408AS: Установите в соответствии с обозначением на плате. Следите за тем, чтобы контакты не закоротились.

Светодиоды: Вставляем, ориентируясь на длинную ножку (+) и значок на плате. Припаяв все LED, аккуратно прижимаем их перед окончательной пайкой.

Наперстки и контакты: Устанавливаем их ровно, без перекосов.

USB-разъем: Припаиваем аккуратно, чтобы не закоротить контакты.

2. Подключение двигателя

Красный провод – плюс, черный – минус. Можно подключать по часовой или против часовой стрелки в зависимости от желаемого направления вращения.

3. Проверка работы

Подключите питание через USB.

Включите колесо фортуны.

Убедитесь, что светодиоды загораются, а мотор работает.

Переключите анимацию с помощью пульта ДУ.

4. Сборка корпуса

Снимите защитную пленку с акриловых панелей.

Закрепите печатную плату, мотор и корпус с помощью винтов.

Добавьте небольшое количество смазки на оси вращения для плавности.
