Конструктор "Полицейская мигалка" позволяет спаять несложную LED мигалку для игрушечной (или настоящей) полицейской машины, где огни горят поочередно в соответствии с сигналами идущими от микросхем.

Изменив сопротивление переменного резистора RP1 – можете изменить частоту колебаний, тем самым меняя скорость перемигиваний светодиодов. Вся схема требует питание 9-12V постоянного тока.

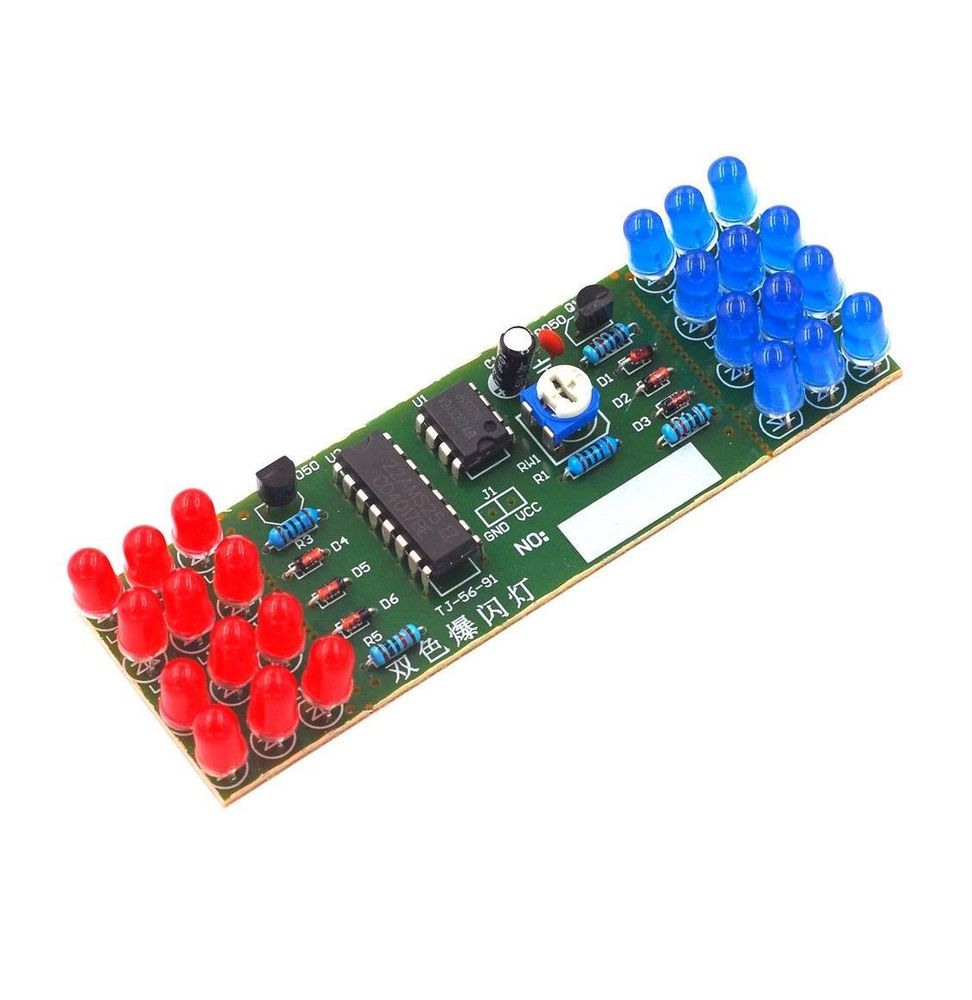

Красный и синий мигающий массив света паяются на отдельных участках печатной платы, которые можно легко отломать и вывести на разные стороны сирены-мигалки (на крыше авто). Потребуется лишь подключить их к основной плате по двум проводам. Номиналами R2 и R3 управляют яркостью света, в пределах 10-100 Ом.

Длинная нога у светодиода – это "анод".

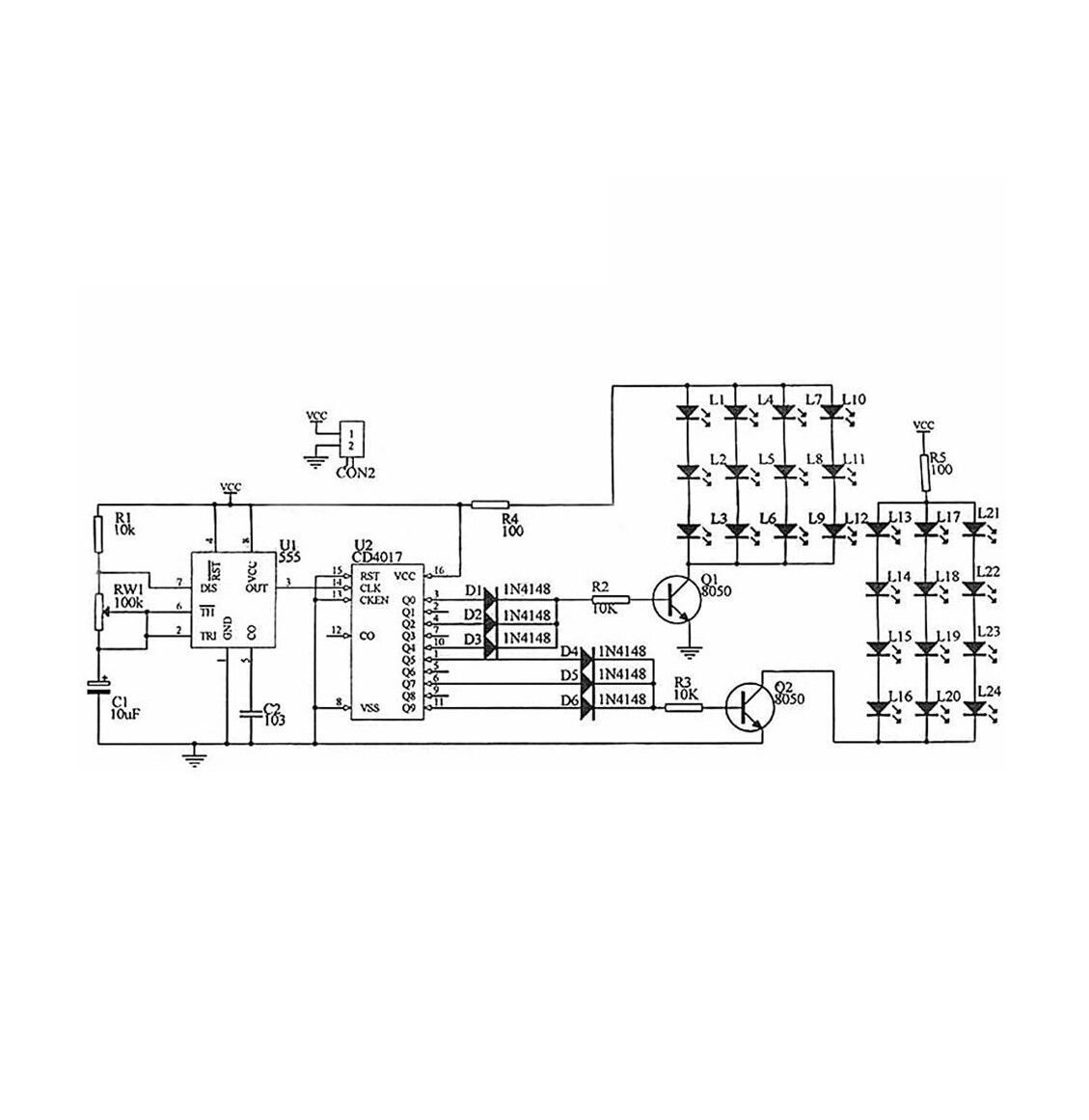

Схема мигалки при первом же включении заработает сразу.

Все элементы для пайки указаны на плате! Источник питания в комплект не входит

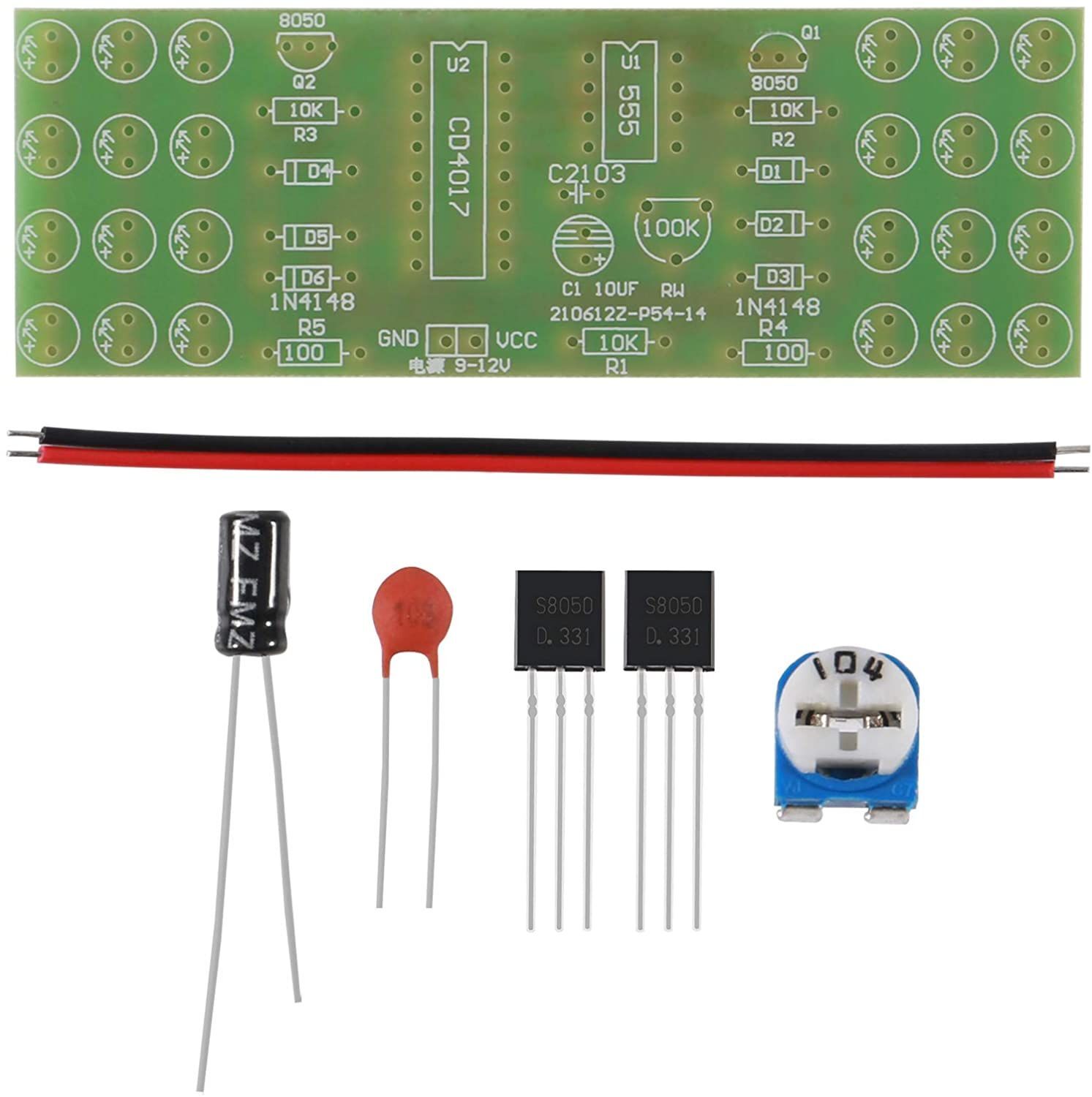

Комплектация:

- Макетная плата

- Комплект светодиодов

- Комплект резисторов

- Микросхема NE555 (+кроватка)

- Микросхема CD4017 (+кроватка)

- Подстроечный резистор

- Комплект транзисторов

- Электролитический конденсатор
