Комплект осциллографа предназначен для измерения и отображения электрических сигналов, что позволяет анализировать характеристики различных сигналов, таких как амплитуда, частота и форма волны. Он полезен в таких ситуациях:

Тестирование и отладка электроники — например, при разработке схем или тестировании компонентов, таких как резисторы, конденсаторы, транзисторы и микросхемы.

Анализ ШИМ-сигналов (широтно-импульсной модуляции) — этот осциллограф может быть использован для анализа сигналов ШИМ, которые часто применяются в регуляторах мощности, двигателях и других устройствах.

Исследование сигналов на различных частотах и уровнях напряжения — пригодится для работы с сигналами в диапазоне до 30 В и частотой до 10 кГц.

Обучение и эксперименты для начинающих — осциллограф легко собирать и использовать, что делает его отличным инструментом для обучения основам измерений в электронике.

Практическая работа с простыми волновыми генераторами и сигналами — благодаря простоте настройки и минимальным требованиям, его можно использовать для создания и анализа базовых сигналов.

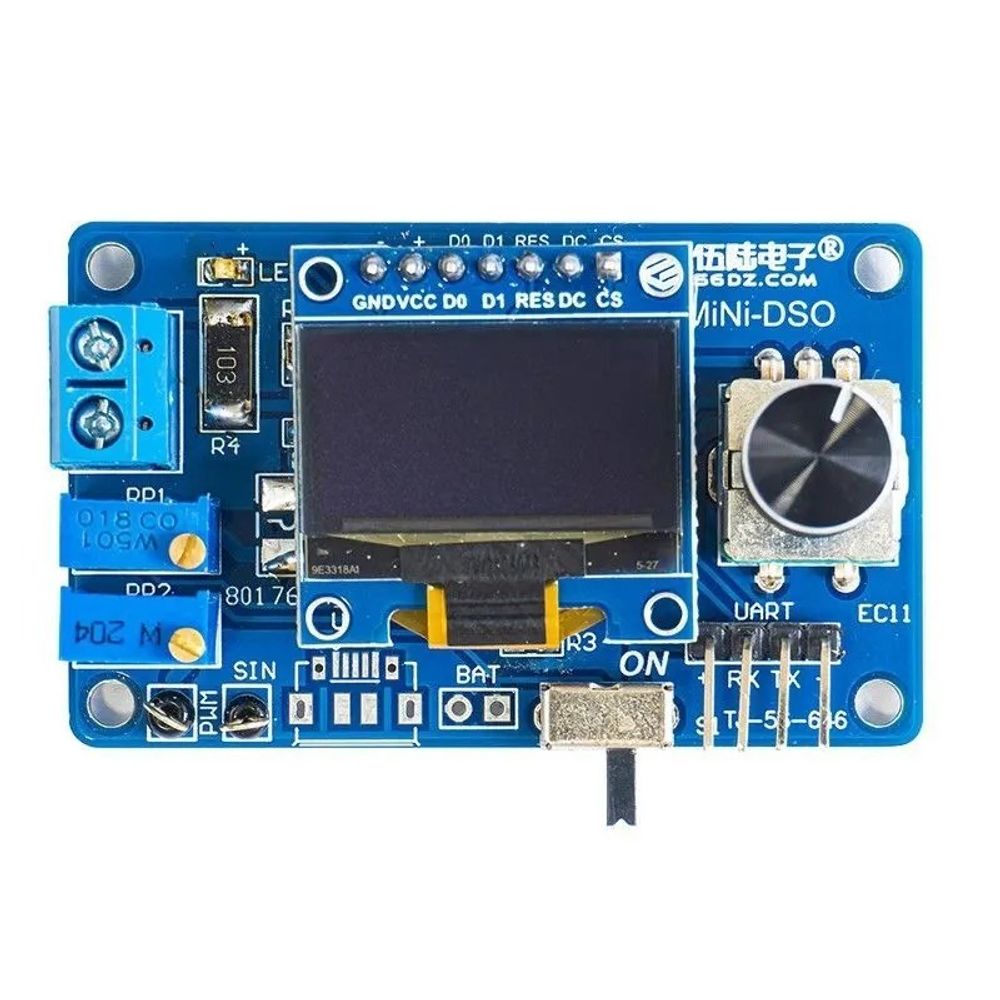

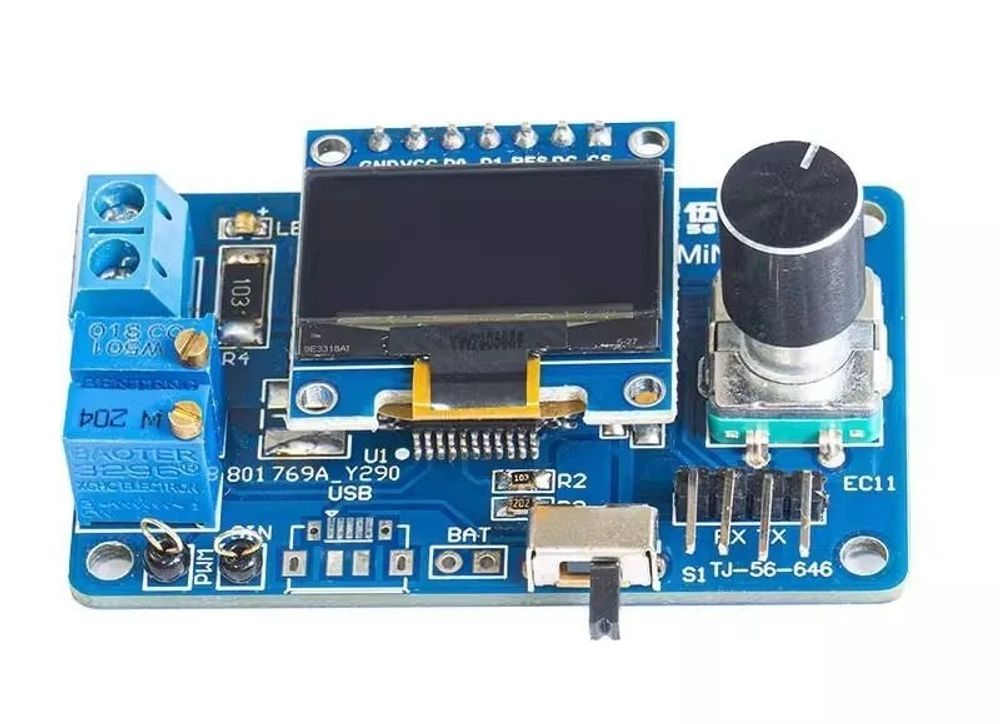

Этот осциллограф является хорошим инструментом для новичков в электронике, так как дает возможность увидеть, как работают электрические сигналы в реальном времени, и научиться работать с ними без необходимости в сложных и дорогих устройствах. Он имеет одноканальный вход и может отображать форму сигнала на 0,96-дюймовом OLED-дисплее с разрешением 128x64 пикселя.

Вот несколько ключевых особенностей:

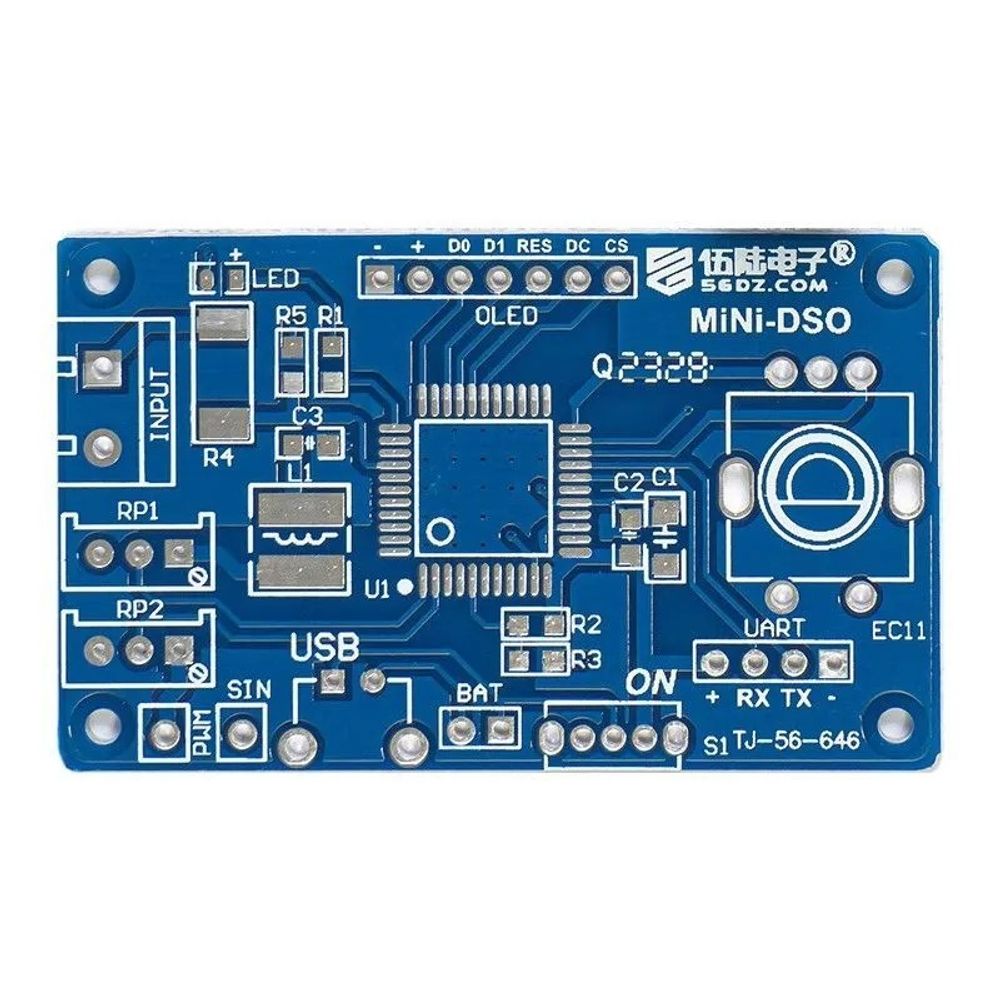

Размер платы — 57x34 мм, компактный, подходит для небольших проектов.

Микроконтроллер — STC8A8K64S4A12, что позволяет легко управлять различными функциями осциллографа.

Напряжение питания — 4-5 В, низкое потребление энергии.

Диапазон напряжений — от 0 до 30 В, что дает достаточно гибкости для работы с различными сигналами.

Частота дискретизации — до 10 кГц при 100 мкс/дел, подходяще для базовых тестов.

Режимы работы — автоматический, нормальный и одиночный, с настройками уровня срабатывания (по фронту сигнала).

Подключение USB — для передачи данных или обновлений.

Уровни срабатывания и наклон спускающего триггера — можно выбрать восходящий или нисходящий фронт сигнала.

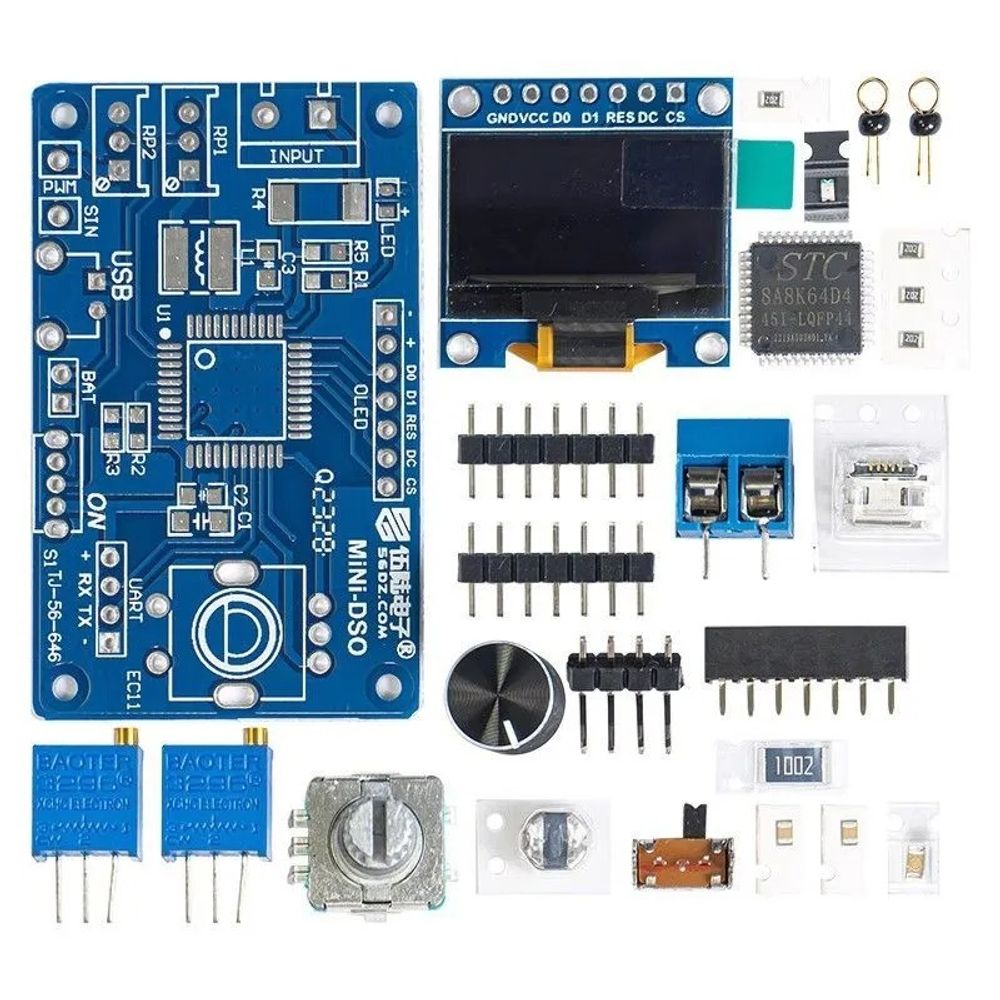

Этот комплект может быть полезен для обучения и базовых экспериментов с электроникой. Он идеально подходит для тех, кто только начинает изучать осциллографы и хочет попробовать собрать и настроить свое собственное устройство с минимальными затратами.
