Набор для самостоятельной сборки электронный волчок / юла предлагает начинающим радиолюбителям (и не только)великолепный шанс не только подтянуть свои навыки пайки и монтажа, но и сделать собственными руками запоминающийся подарок.
Юла красиво светится при вращении. Конструктор легок в сборе и непременно приглянётся всем радиолюбителям.

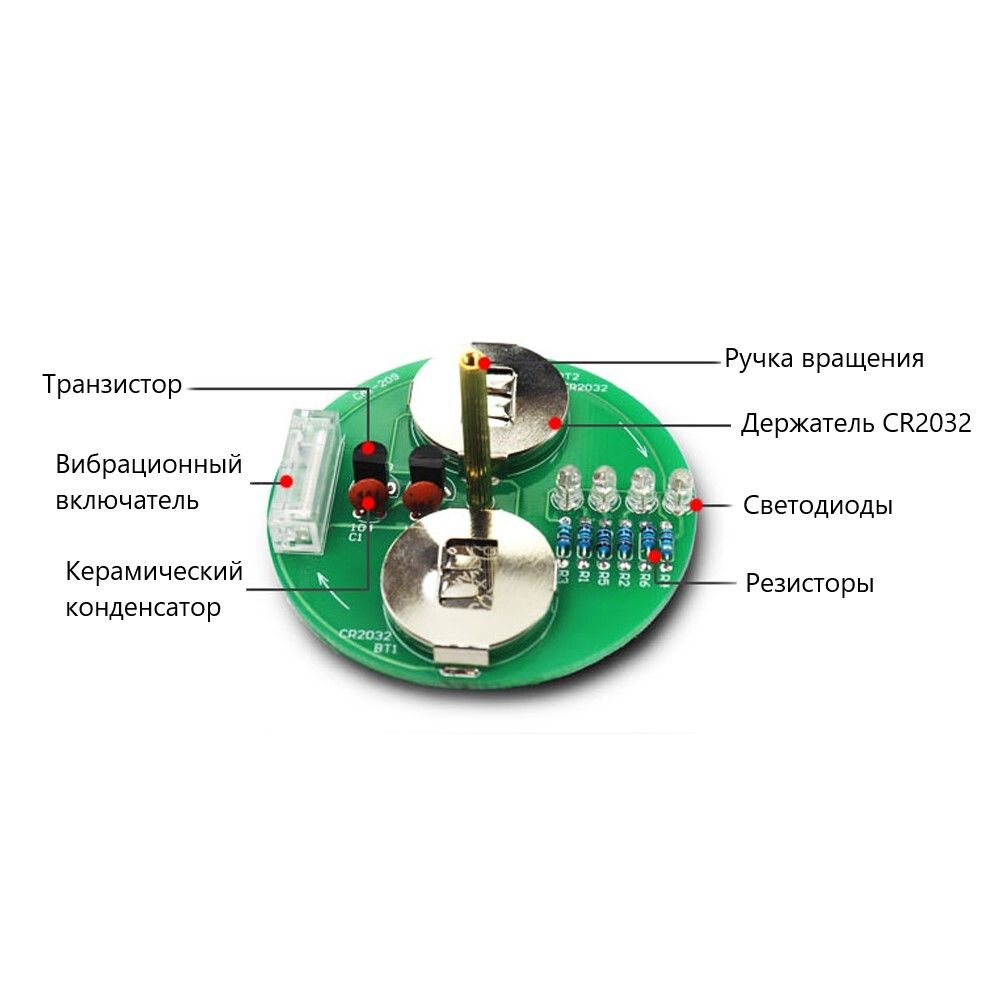

В состав набора входят: выводные резисторы, конденсаторы, транзисторы, держатели элементов питания, светодиоды, датчик ускорения.
Характеристика:
Напряжение питания: 6В
Температура эксплуатации: -20°С ~ +70°С

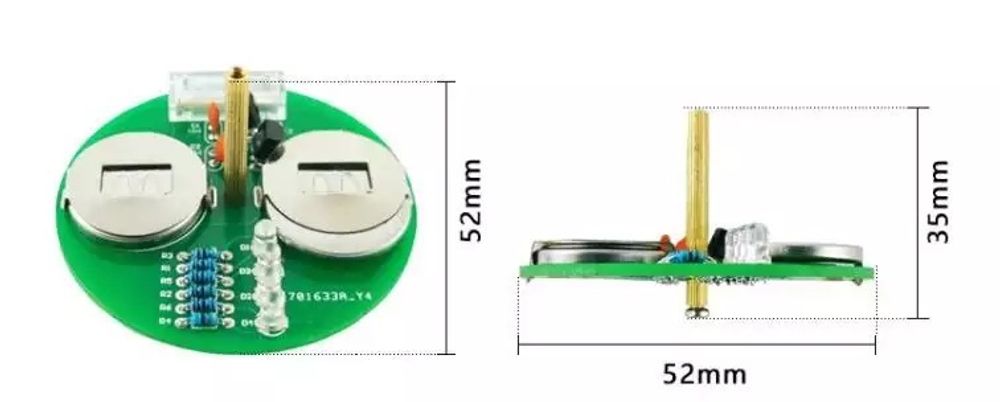

Размер: 52 х 52 x 35 мм
Вес: 20г.
Элемент питания CR2032 в комплект не входит!
Для сборки потребуется паяльник / паяльная станция с острым жалом, припой ПОС-61 и канифоль.

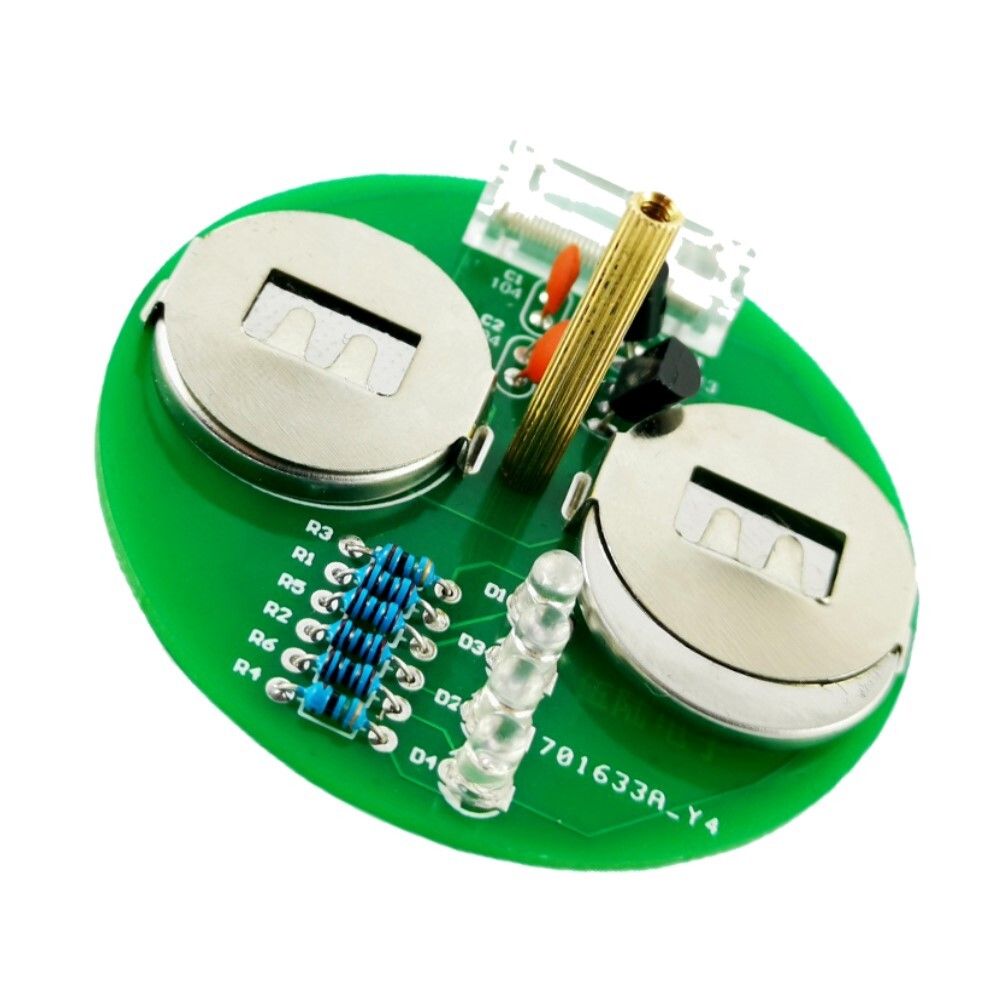

На плате обозначены все элементы для пайки.
Шаг 1. Пайка резисторов
Начинать монтаж платы удобнее с самых мелких элементов, поэтому сначала припаяем резисторы. Загибаем ножки резистора под углом 90 градусов и втыкаем его в отверстия на плате, до упора. Чтобы резистор держался на месте, пока его паяют, ножки можно немного отогнуть в стороны. Смачиваем контакты флюсом и хорошенько пропаиваем. Можем проделывать это с каждым резистором по очереди, либо вставить их все разом и пропаять.
Шаг 2. Пайка светодиодов
Контакты светодиода имеют разную длину: анод (положительный) длинный, а катод (отрицательный) — короткий. Вставляем светодиоды в плату таким образом, чтобы анод угодил в отверстие, отмеченной плюсом. Затем тоже самое: чуть отгибаем выводы, пропаиваем.
Шаг 3. Пайка конденсаторов
В схеме используются керамические выводные конденсаторы. Полярности у них нет. Для красоты можно их вставить маркировкой в одну сторону.
Шаг 4. Пайка транзисторов
Перед тем, как установить на плату биполярные транзисторы, немного разгибаем в стороны их контакты. Вставляем не до упора, а так, чтобы корпус транзистора отстоял от платы на 3-4 мм. Положение транзистора важно, так что при монтаже учитываем маркировку на плате.
Шаг 5. Установка датчика вращения
На краю платы устанавливаем датчик вращения. У датчика имеется два контакта, которые смещены к одной стороне. Это нужно, чтобы правильно его позиционировать на плате, иначе он не будет работать должным образом. Вставляем датчик так, чтобы его контур совпал с контуром на плате.
Шаг 6. Держатели CR2032
Последний элемент, который нужно припаять — держатели элементов питания 2032. Эти элементы тоже должны быть правильно позиционированы, иначе возникнут проблемы с установкой батареек. На держателе есть два контакта, которые нужно вставить в продолговатые отверстия. Небольшой выступ на одной стороне держателя, должен совпасть с соответствующей отметкой на плате.
Шаг 7. Установка ручки
Ручка состоит из двух латунных стоек разной длины и винта с резьбой М2. Навинчиваем малую стойку на винт так, чтобы резьба вышла из него с другой стороны на 5мм. Вставляем винт в плату с обратной стороны, а с лицевой навинчиваем на него большую стойку.

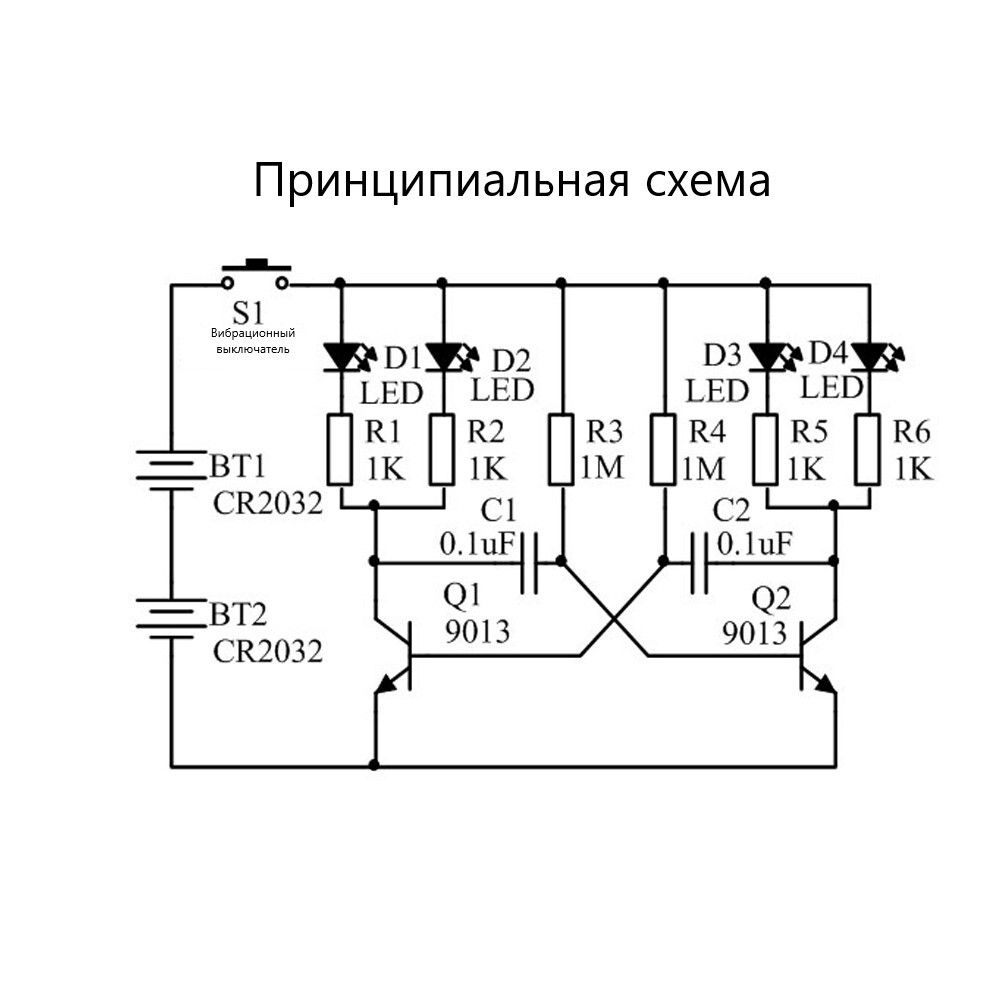

Как только мы раскручиваем волчок, пружинный контакт в датчике отклоняется по направлению от центра вращения благодаря центробежной силе. Контакт датчика замыкает цепь питания мультивибратора, который начинает свою работу, по очереди зажигая две пары светодиодов.
