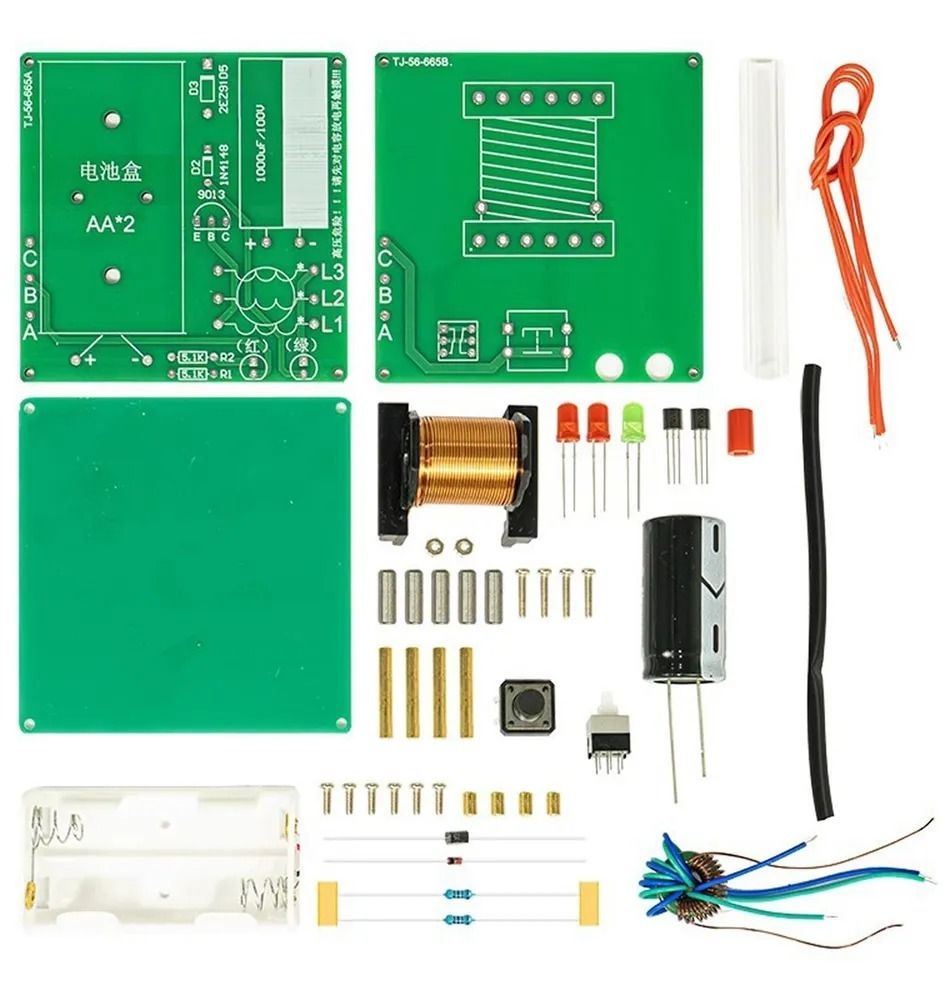

Набор-конструктор для сборки электромагнитной пушки, которая демонстрирует принципы работы электромагнитных ускорителей. Позволяет изучить основы электроники и пайки, а также понять преобразование электрической энергии в магнитную.

Особенности:

Сборка своими руками – необходимо припаять элементы (светодиоды, резисторы, конденсаторы и др.).

Простая схема и надежная конструкция.

Принцип работы – пушка использует электромагнитное поле для разгона металлического цилиндра.

Обучающий эффект – подходит для начинающих радиолюбителей и изучения электронных технологий.

Безопасность – устройство работает на низком напряжении (3В), но требует осторожного обращения.

Основные характеристики:

Модель: TJ-56-665

Рабочее напряжение: 3 В

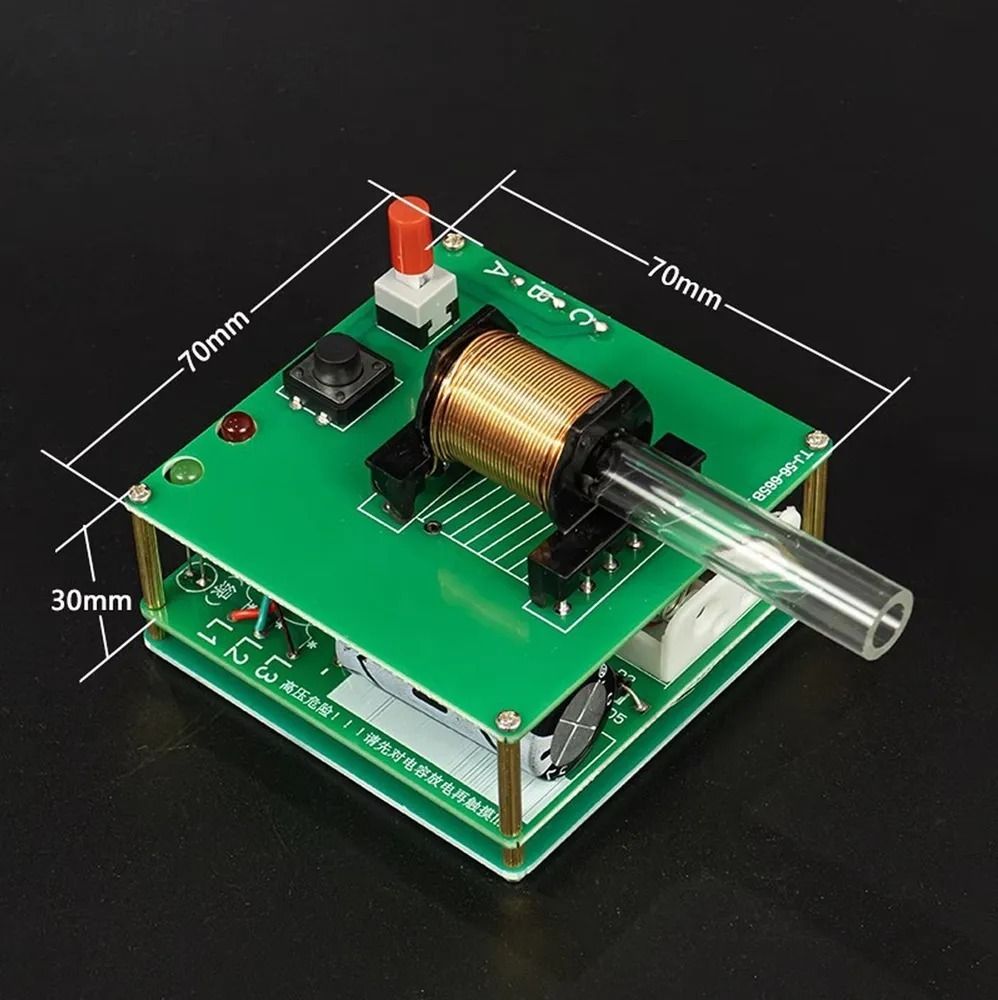

Размер платы: 70×70 мм

Особенности:

Простая и надежная схема

Компактный и красивый набор

Легко демонстрировать и использовать

Процесс работы:

1. Зарядка: Включите устройство, зеленый светодиод загорается. Конденсатор заряжается до напряжения 70 В. Когда красный светодиод загорится, заряд завершен.

2. Запуск: Вставьте снаряд в ствол, выровняв его с хвостовиком. Нажмите кнопку запуска (K2), и снаряд вылетит.

Важно при работе с электронными элементами:

1. Изоляция катушки – оболочка катушки тонкая, поэтому следует избегать повреждений и протечек тока из-за трения.

2. Выключатель – слабое звено в схеме, особенно в версиях без защитного корпуса. Обратите внимание на его исправность.

3. Сборка печатной платы – требует аккуратности. Ошибки в пайке могут привести к неисправностям.

4. Конденсатор накопления энергии – при работе напряжение (1000 мкФ / 100 В) может повышаться, создавая опасность поражения электрическим током.

5. Перед поиском неисправностей: - Измерьте напряжение на конденсаторе мультиметром. - Для разрядки используйте провод с зачищенными концами – касаясь ножек конденсатора, напряжение спадет до 0В, после чего можно безопасно работать.

Всегда разряжайте конденсаторы перед ремонтом или разборкой схемы!
