Набор-конструктор для сборки электромагнитной пушки, которая демонстрирует принципы работы электромагнитных ускорителей. Позволяет изучить основы электроники и пайки, а также понять преобразование электрической энергии в магнитную.

Особенности:

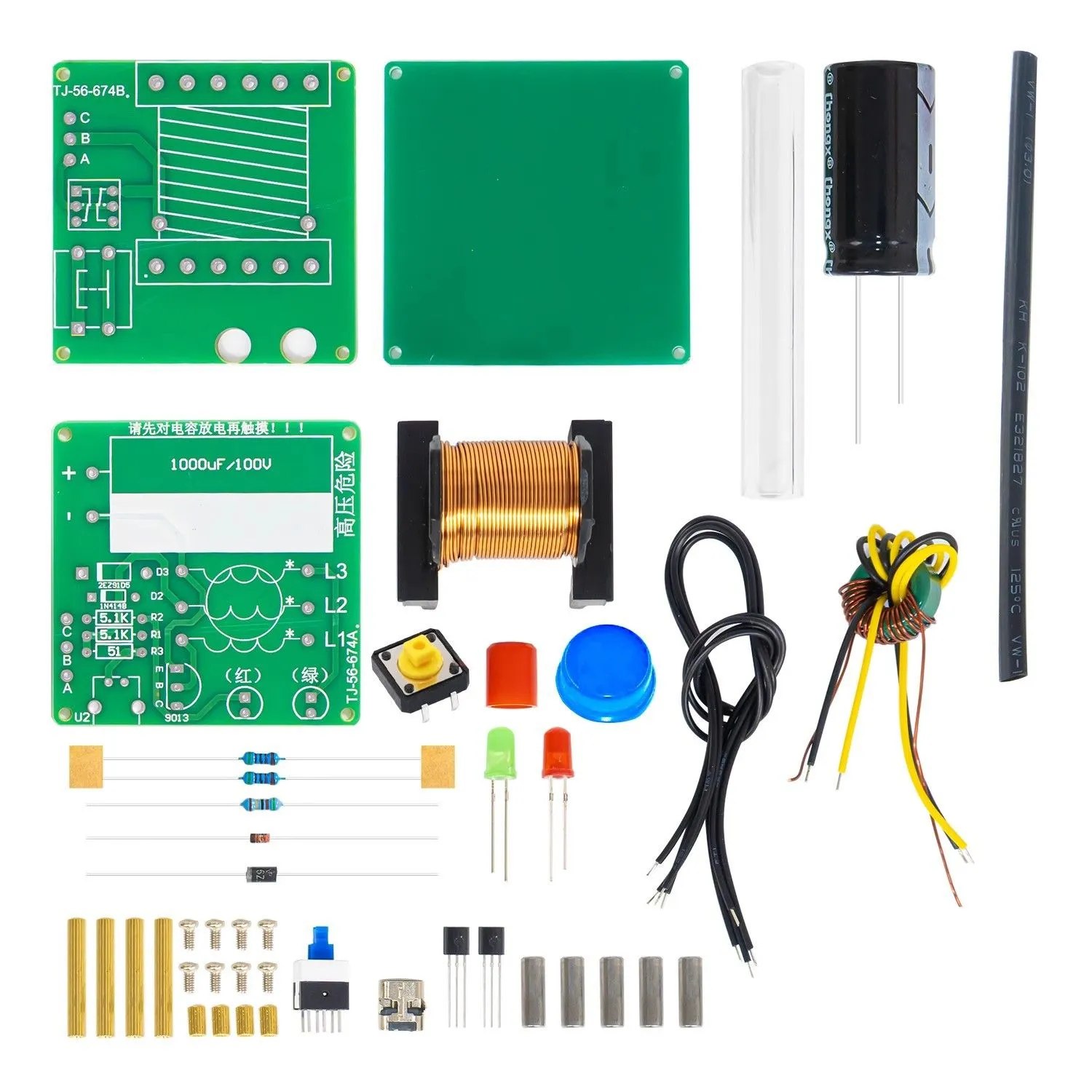

Сборка своими руками – необходимо припаять элементы (светодиоды, резисторы, конденсаторы и др.).

Простая схема и надежная конструкция.

Принцип работы – пушка использует электромагнитное поле для разгона металлического цилиндра.

Обучающий эффект – подходит для начинающих радиолюбителей и изучения электронных технологий.

Безопасность – устройство работает на низком напряжении (3В), но требует осторожного обращения.

Технические характеристики конструктора:

Питание: DC 5 В (через micro-USB)

Внутреннее рабочее напряжение: до 90–100 В

Накопительный конденсатор: 1000 мкФ / 100 В

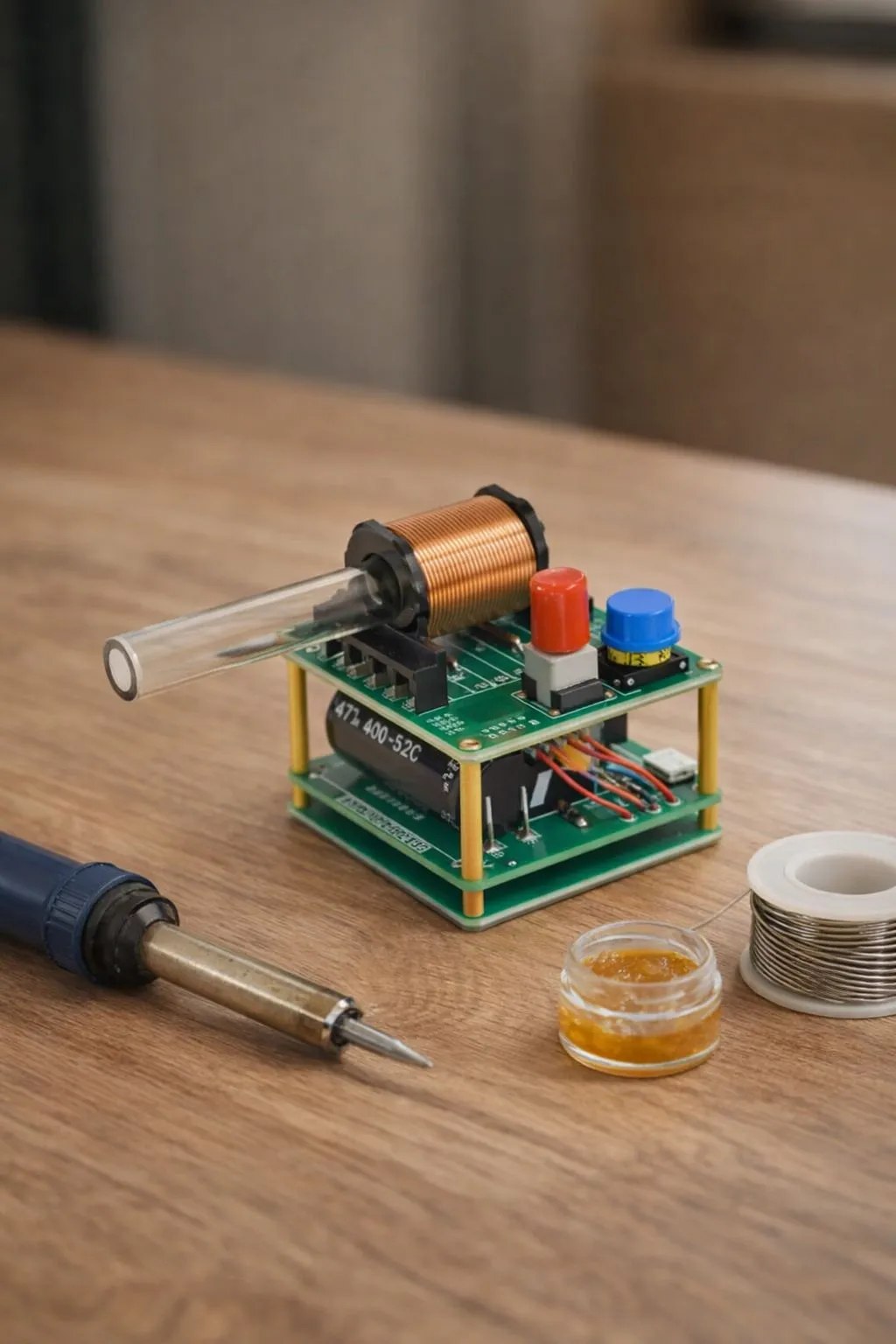

Габариты собранного устройства: 50 × 50 × 55 мм

Дальность выстрела: ≥ 60 см

Снаряды: металлические цилиндрические сердечники

Режим работы: заряд конденсатора → импульсный разряд в катушку

Процесс работы конструктора:

После подключения питания 5 В через USB схема начинает работать как повышающий преобразователь.

Напряжение с 5 В преобразуется в высокое (до ~90–100 В) и подаётся на накопительный конденсатор.

Пока идёт заряд, загорается индикатор — это показывает, что энергия накапливается.

Когда конденсатор полностью заряжен, пользователь нажимает кнопку выстрела.

В этот момент конденсатор мгновенно разряжается на катушку.

В катушке возникает сильное кратковременное магнитное поле.

Магнитное поле втягивает металлический сердечник (снаряд) внутрь катушки и ускоряет его вперёд.

После разряда конденсатор снова начинает заряжаться, и цикл можно повторить.

Таким образом, устройство работает по циклу:

Питание 5 В → повышение напряжения → заряд конденсатора → импульсный разряд → магнитное ускорение сердечника → повторный заряд.

Всегда разряжайте конденсаторы перед ремонтом или разборкой схемы!
