Технические характеристики:
Питание: 6–12 В (DC)

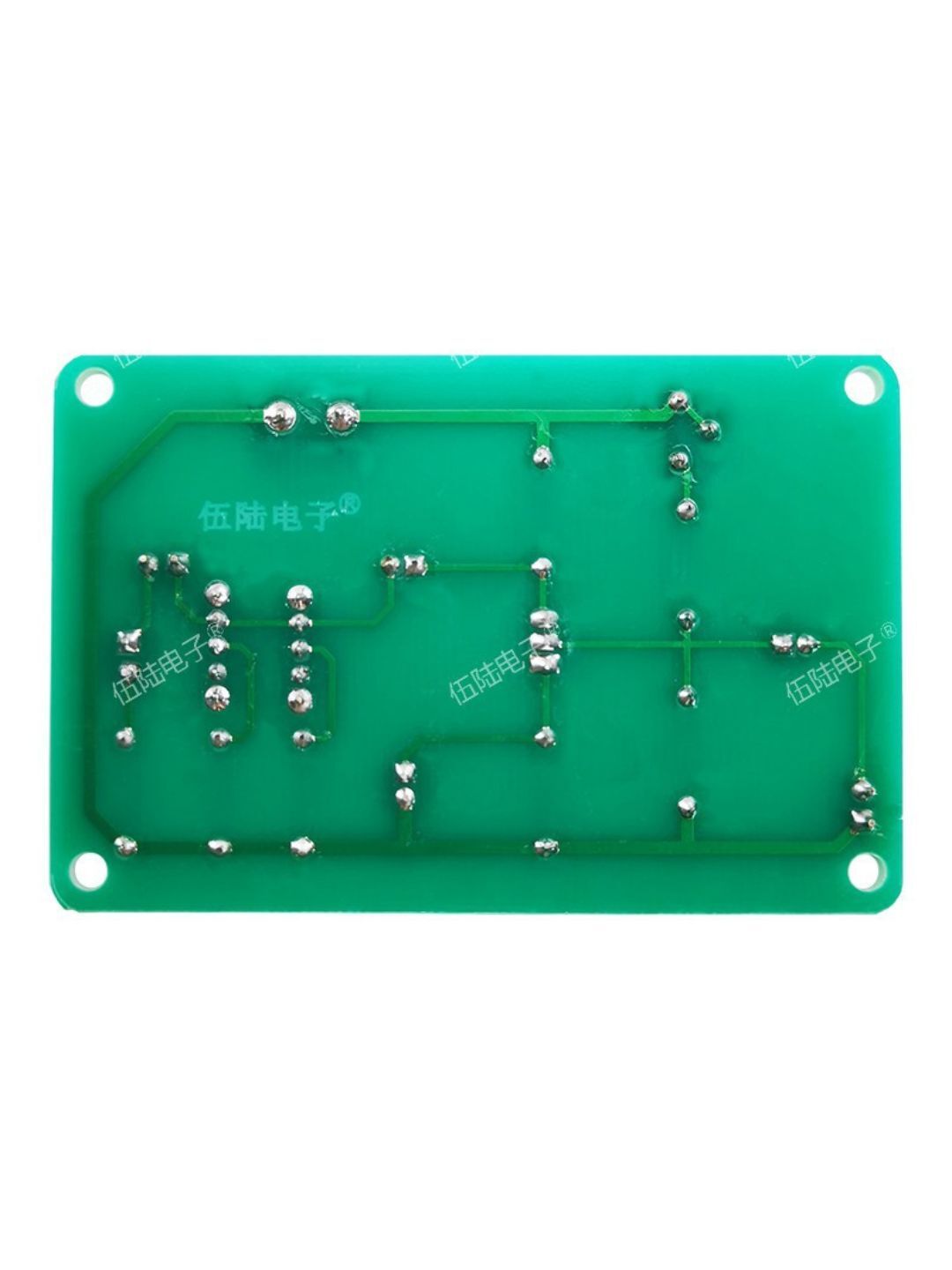

Размер печатной платы: 70 × 46 мм

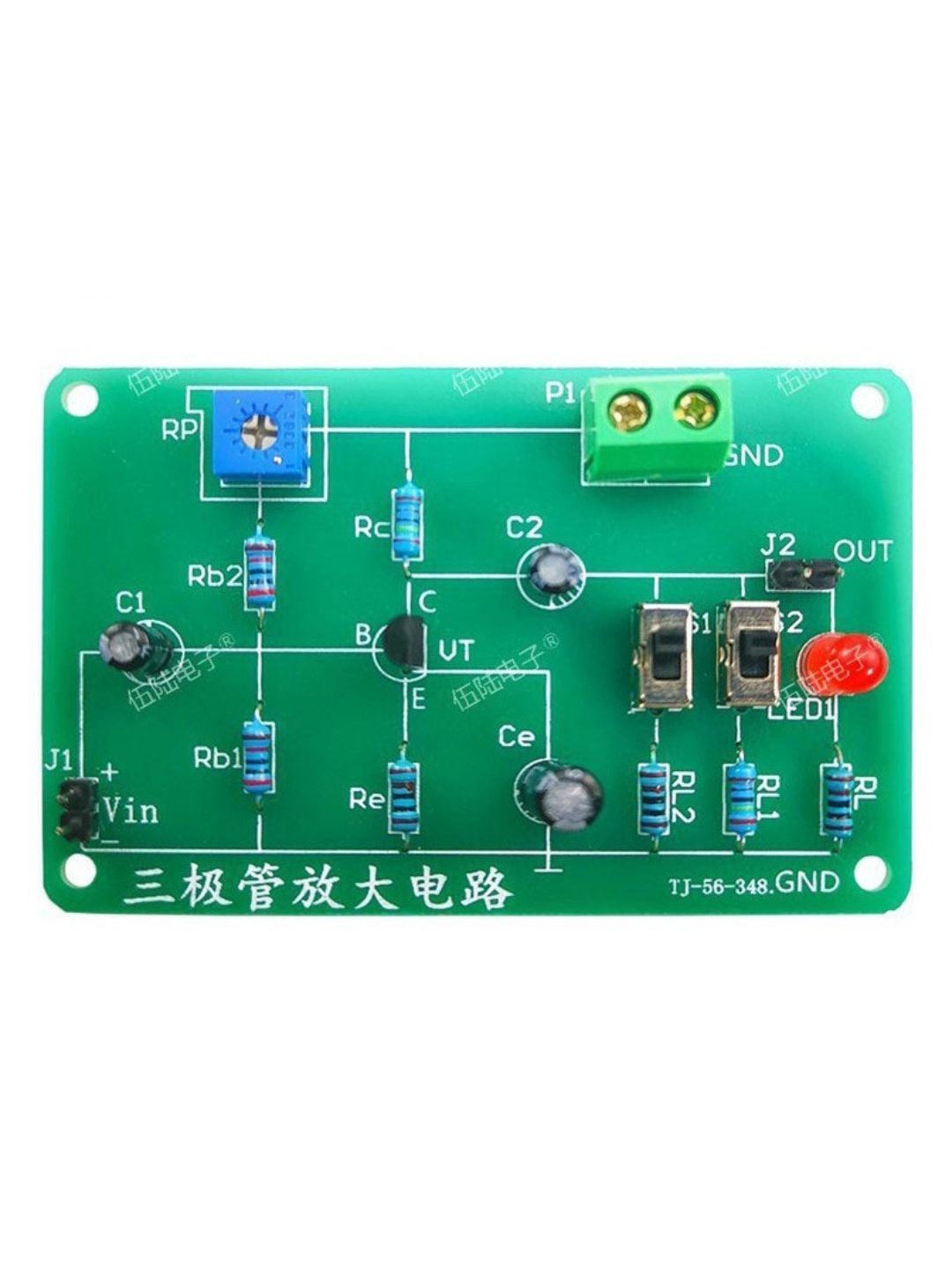

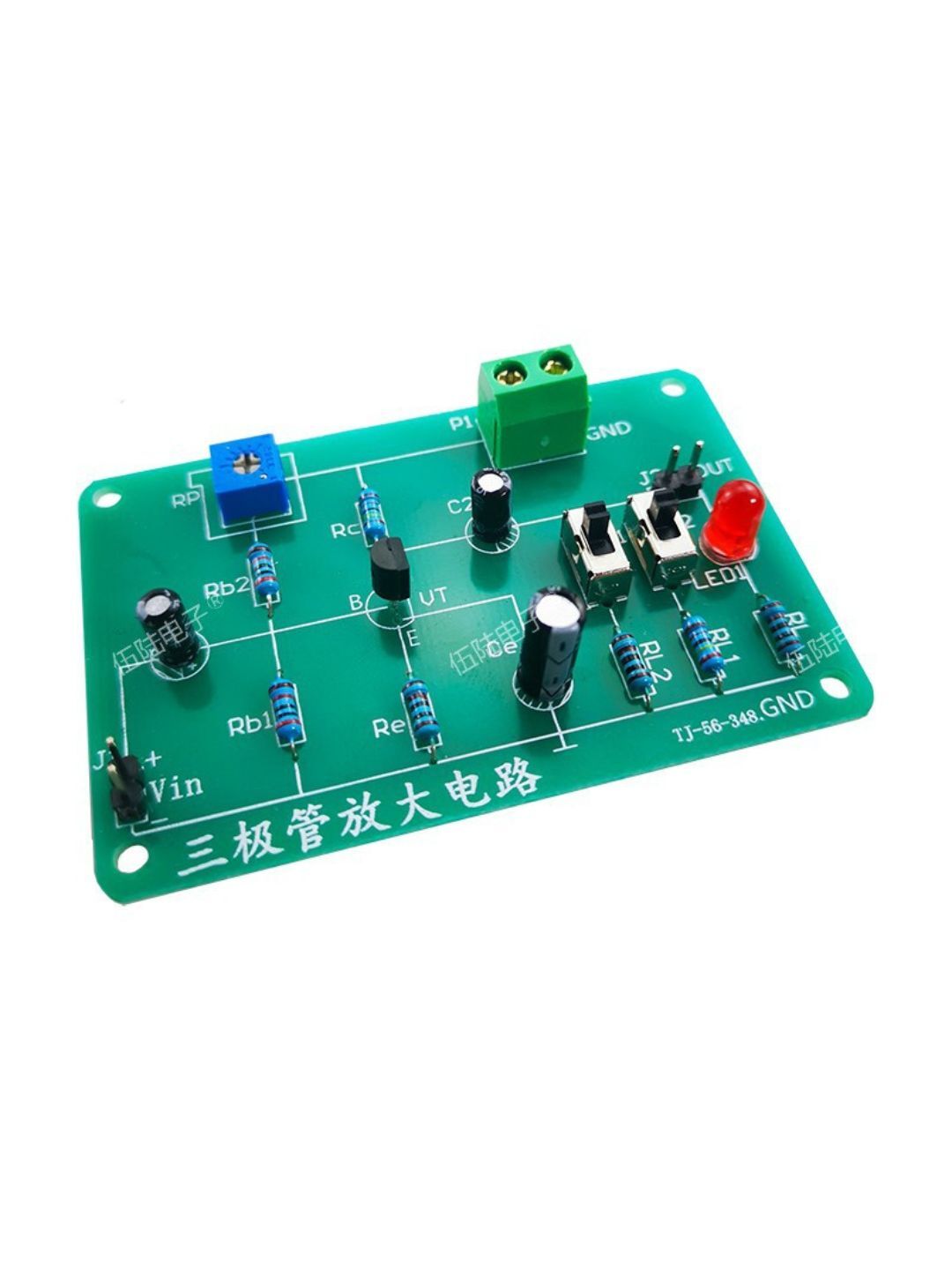

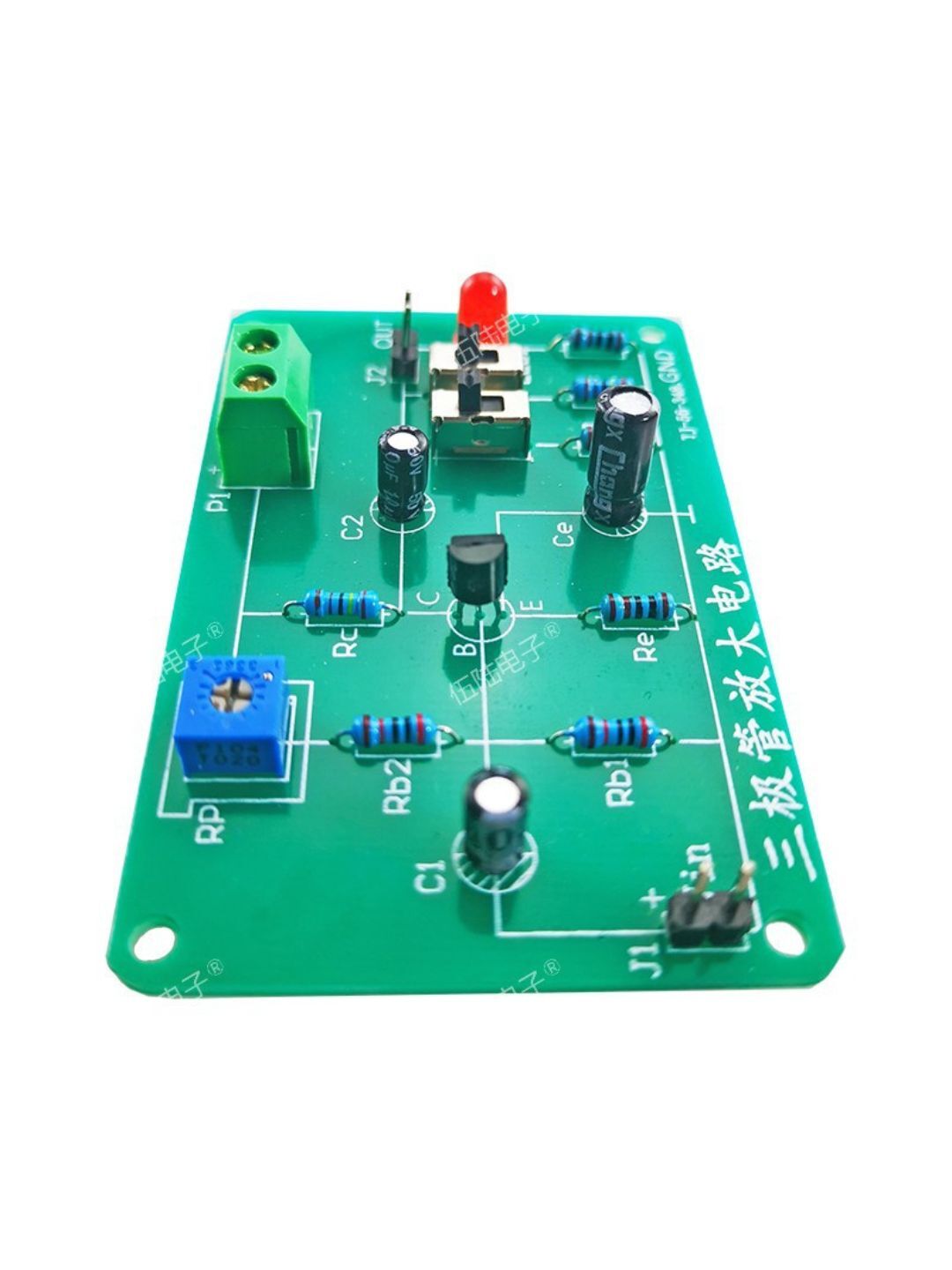

Этот учебный набор представляет собой классическую схему однокаскадного усилителя низкой частоты на одном транзисторе. Простая и наглядная конструкция позволяет освоить базовые принципы аналоговой электроники, включая:
работу делителя напряжения;
использование отрицательной обратной связи по току;
стабилизацию рабочей точки транзистора с помощью резисторов RP, Rb1, Rb2 и Re.
Изменяя переменный резистор RP, можно на практике наблюдать, как изменяется рабочая точка схемы и выходной сигнал.
