Характеристики:

Размер платы: 75×75 мм

Рабочее напряжение: 5 В (постоянный ток)

Описание функции:

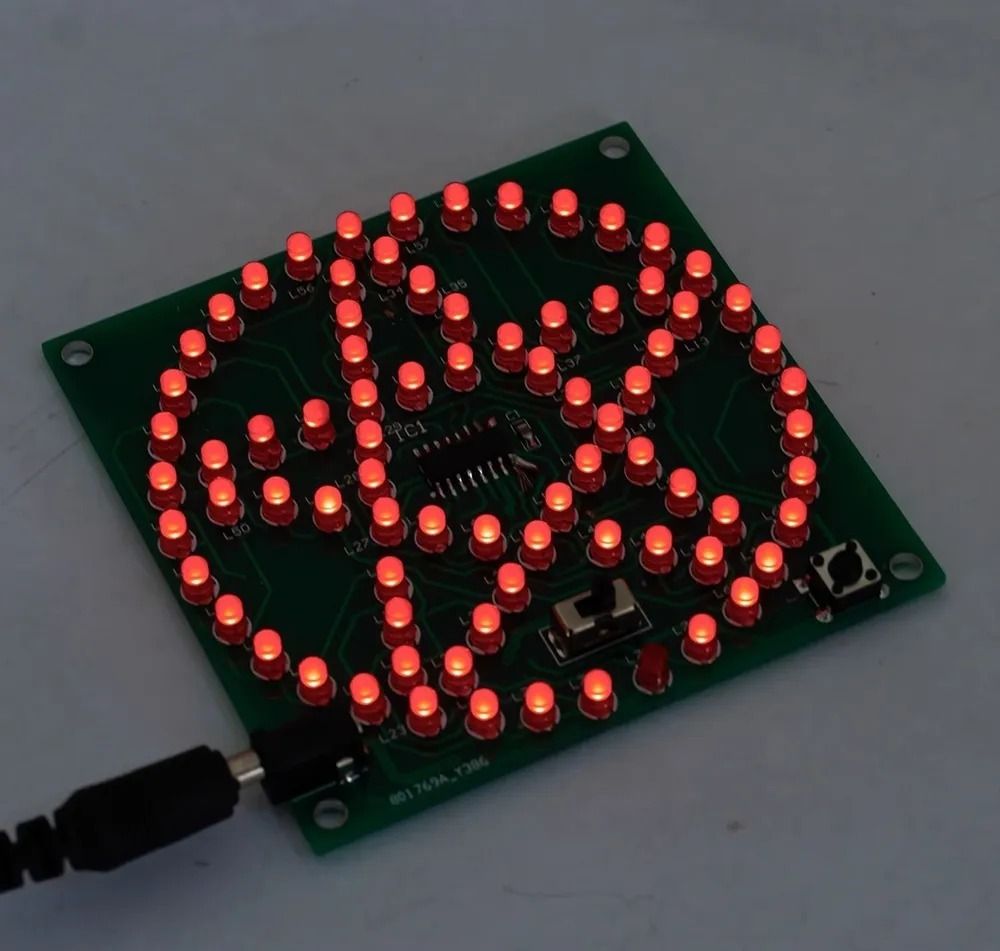

После подачи питания загорается круглая композиция в форме пятиконечной звезды, состоящей из 80 светодиодов. Сначала срабатывает эффект «водяного» свечения — светодиоды последовательно загораются по кругу. Затем индикаторы мигают в режиме полной яркости.

Далее поочерёдно отображаются различные узоры:

- внутренний пятиугольник

- внешний пятиугольник

- равносторонний пятиугольник

- круг

- кольцо в виде пятиконечной звезды и другие формы.

Кнопка S2 позволяет регулировать скорость движения светового потока («водяной» эффект).

Принцип работы:

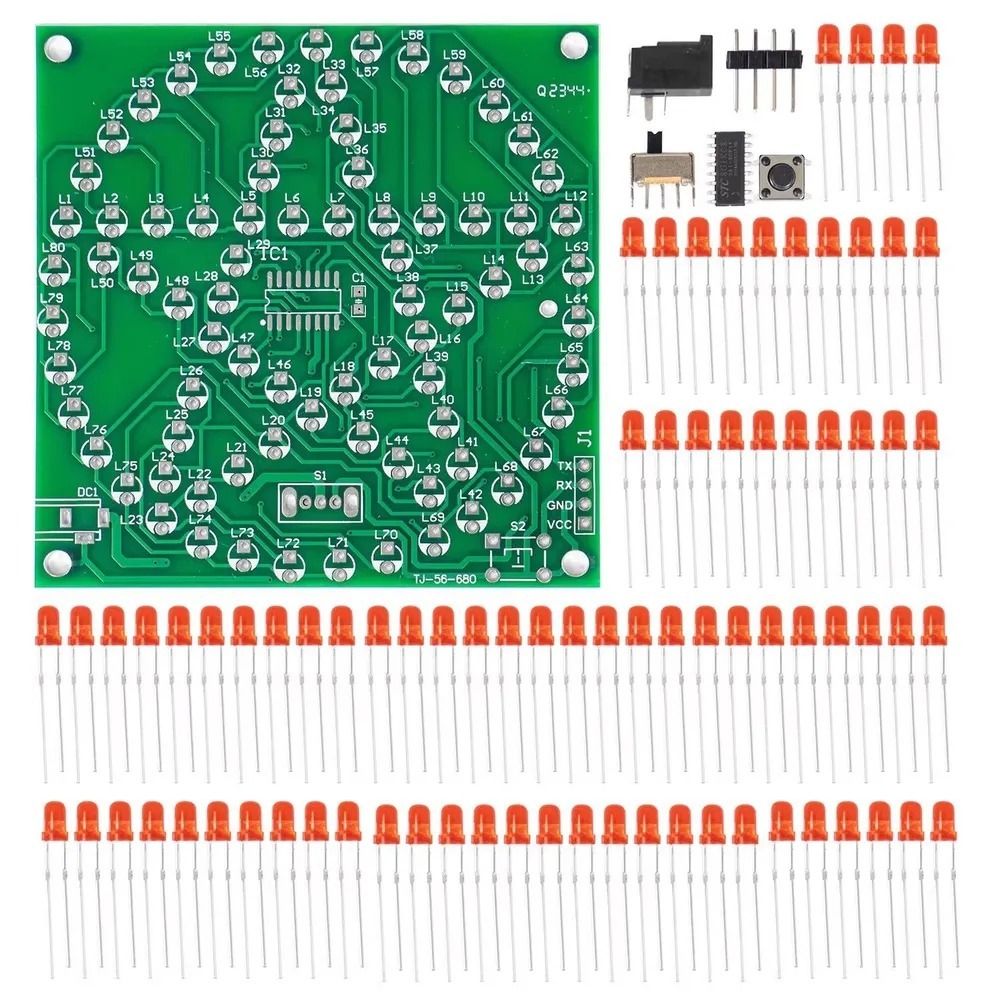

80 светодиодов управляются микроконтроллером STC8G1K08. Последовательность свечения реализована через встроенную прошивку микроконтроллера. Плата после пайки полностью готова к работе — прошивка уже записана.

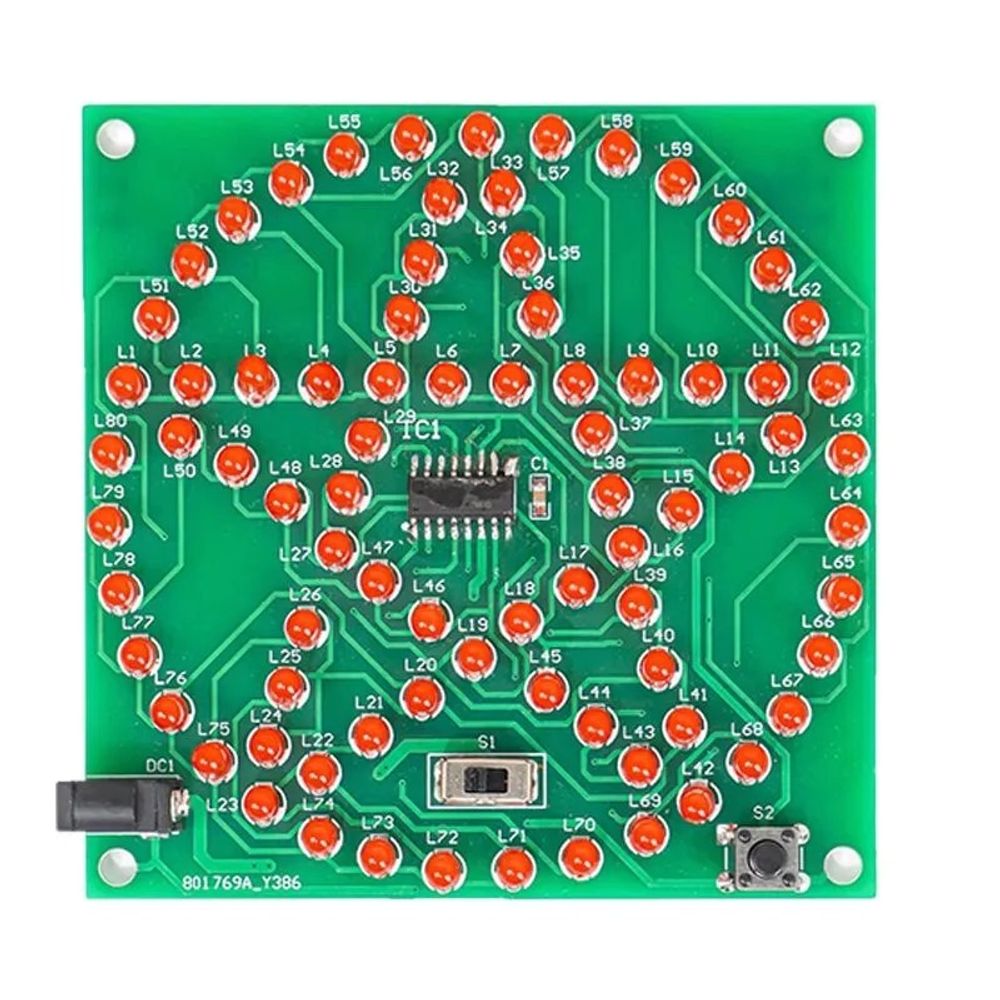

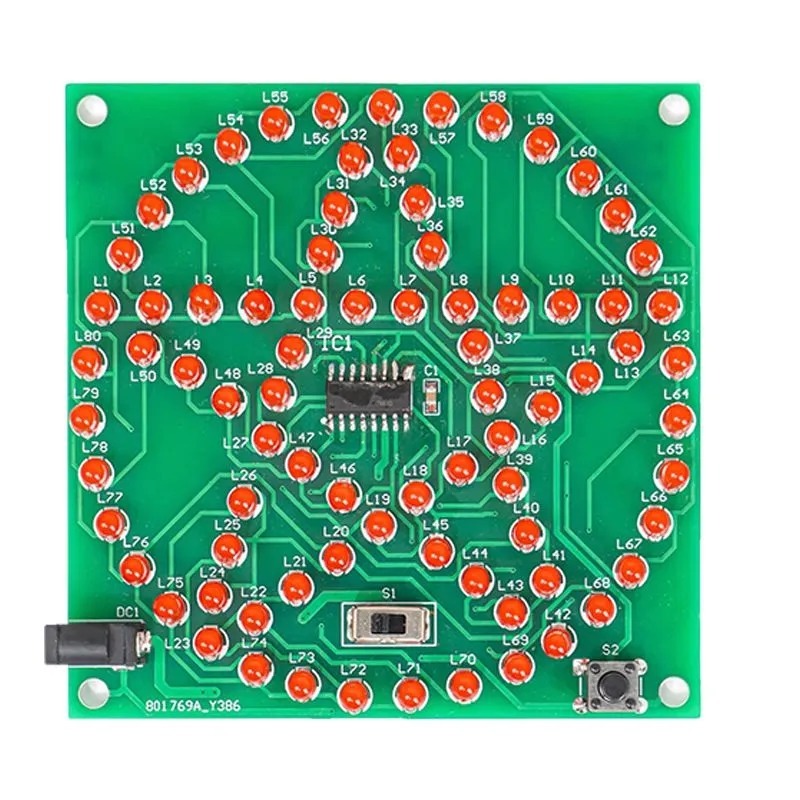

Элементы схемы:

DC1: источник питания постоянного тока 4–5 В (можно использовать стандартное зарядное устройство 5 В)

S1: кнопка включения

C1: конденсатор фильтра питания (установлен по желанию, не обязателен для работы схемы)
