Настраиваемое реле времени, подойдет для периодического включения вентиляции, отопления, освещения, насосов воды и других устройств.

Есть возможность настройки для срабатывания от внешнего триггера .

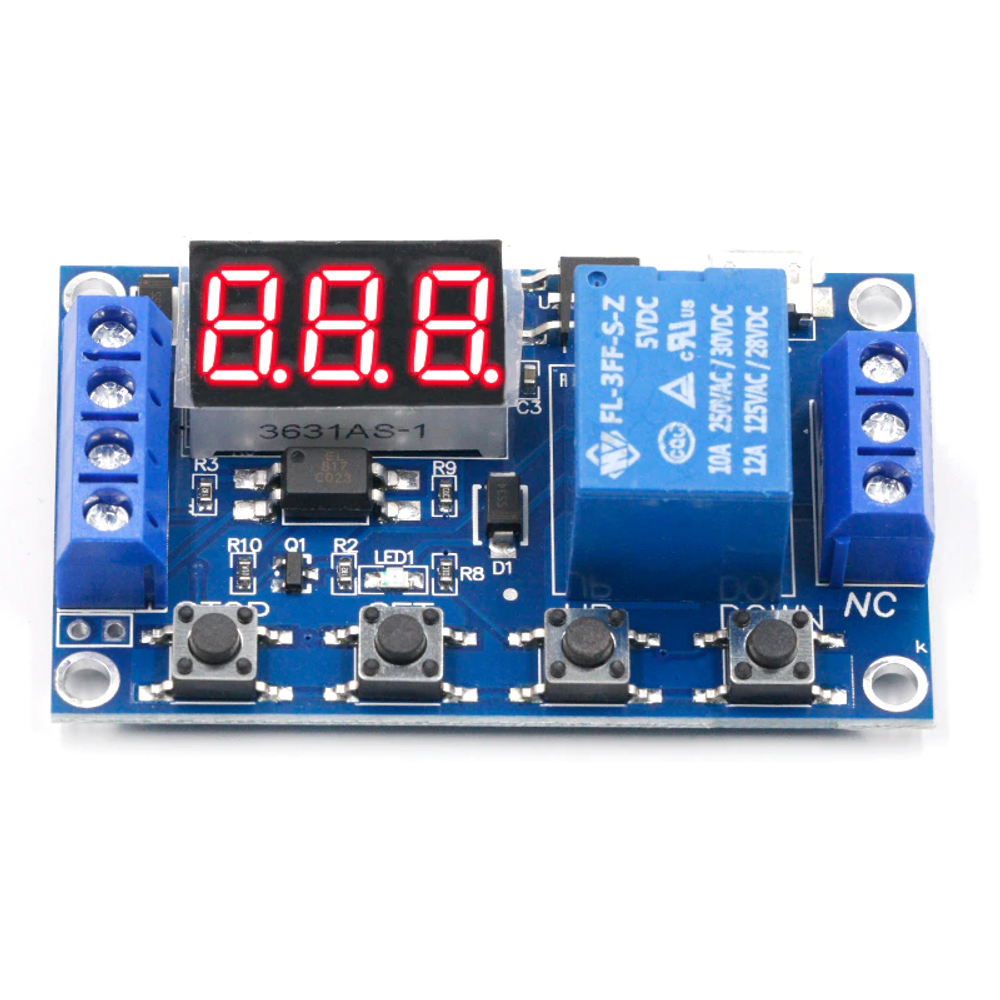

Имеет LED индикатор отображения текущего отчета времени, режима работы и настройки .

Технические характеристики:

-Широкий диапазон питания 6 — 30В, возможность подключения через MicroUSB 5В

-Потребляемый ток: 20 мА, в замкнутом состоянии: 50 мА

-Возможность управления нагрузкой 30В 5A DC и 220В 5A AC

-Рабочая температура: от -40С до 85С

-Тонкая настройка времени работы реле и времени простоя

-Временной интервал: 0.1сек.-999мин.

-Возможность циклического повторения включения и выключения реле

-Количество сработок цикла: 1-999 и режим бесконечного повтора.

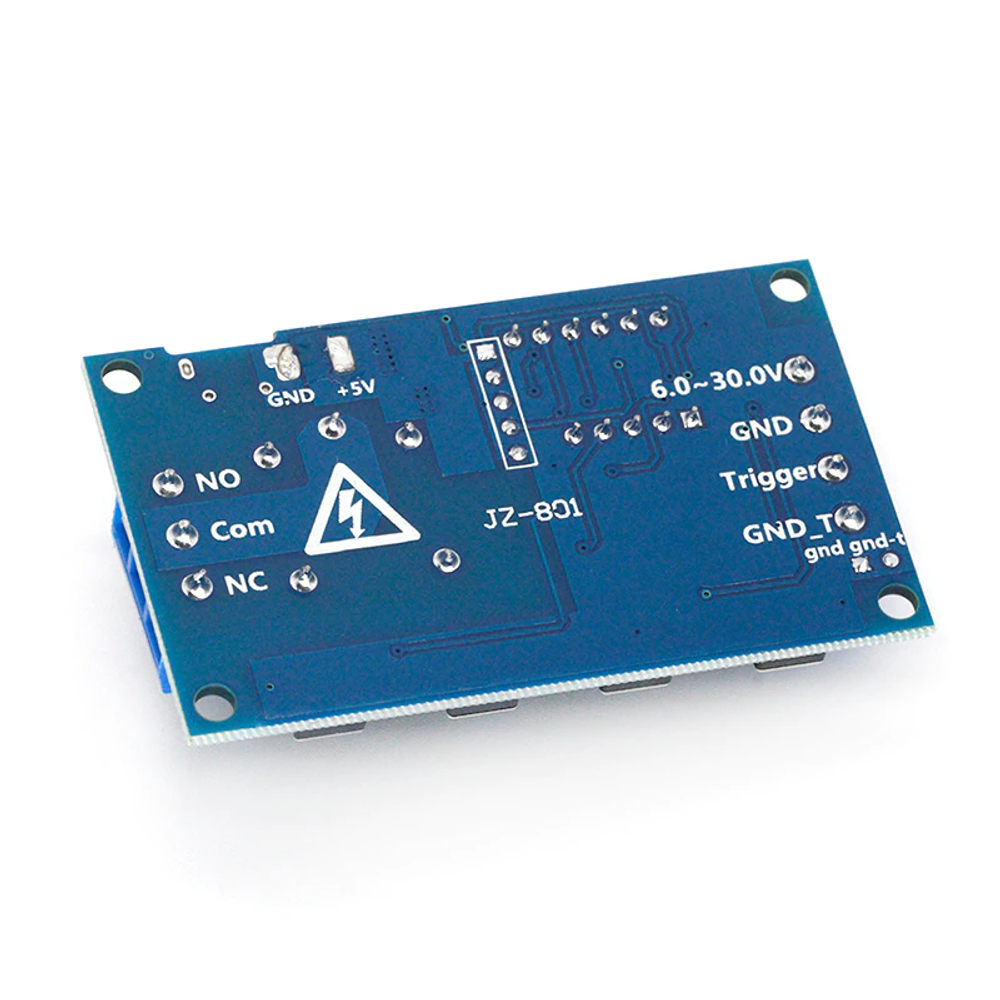

-Возможность запуска таймера внешним сигналом через вход Trigger

-Напряжение сработки триггера: 3-24В .

Инструкция программирования реле:

Реле имеет несколько режимов, реле может работать только в одном из режимов, чтобы сменить режим, необходимо зажать кнопку SET на 1 секунду и отпустить,

теперь используя кнопки UP(верх) и DOWN(низ) мы выбираем необходимый режим и подтверждаем выбор коротким нажатием кнопки SET.

Режимы работы модуля:

P1 - реле разомкнуто, при подаче сигнала (от 3В до 24В) на вход Trigger реле сразу же замыкается и начинается отсчет времени установленный в параметре OP, после окончания отсчета — реле выключается.

P1.1 - во время отчета (и замкнутого реле) устройство никак не реагирует на повторный сигнал на вход Trigger

P1.2 - во время отчета (и замкнутого реле) повторный сигнал перезапускает время на таймере, т.е. реле остается замкнутым и время начинает идти с начала

P1.3 - во время отчета (и замкнутого реле) повторный сигнал сбрасывает время и размыкает реле

P2 - при подаче логической единицы на Trigger реле времени сначала ожидает время выставленное для разомкнутого состояния CL, после истечении этого времени замыкает реле и ожидает время выставленное для замкнутого состояния OP. После чего размыкает реле и ждет следующей подачи сигнала на Trigger, настройка количества повторений здесь недоступна.

P3.1 - при подаче логической единицы на Trigger, реле сразу переходит в замкнутое состояние, ожидает время выставленное для замкнутого состояния OP, после размыкает реле и ожидает время выставленное для разомкнутого состояния CL. В этом режиме можно указать количество повторений LOP или же установить LOP в бесконечность (-). Если во время этих циклов мы подадим повторно сигнал на Trigger, то этот сигнал остановит работу устройства, реле отключится и отсчет циклов завершится.

P3.2 - данный режим полностью повторяет

P3.1 за исключением того, что для запуска этих циклов достаточно подать только питание (сигнал trigger не нужно подавать)

P4 — в этом режиме реле по умолчанию отключено, при подаче сигнала на Trigger сразу же замыкается реле. Реле будет замкнуто до тех пор, пока на Trigger будет подаваться сигнал, как только подача сигнала на Trigger прекращается, реле отключается не сразу, срабатывает таймер выставленный в OP, как только отсчет заканчивается реле отключается.

Настройка времени срабатывания реле XY-J02:

OP — время нахождения реле в замкнутом состоянии.

CL — время нахождения реле в разомкнутом состоянии.

LOP — количество повторений (циклов) включения/выключения реле.

Время на дисплее:

XX.X интервал времени 0,1 - 99,9 с

XXX. интервал времени 1 - 999 с

X.X.X интервал времени 1 - 999 мин

Для переключения диапазонов времени нужно использовать кнопку STOP.
