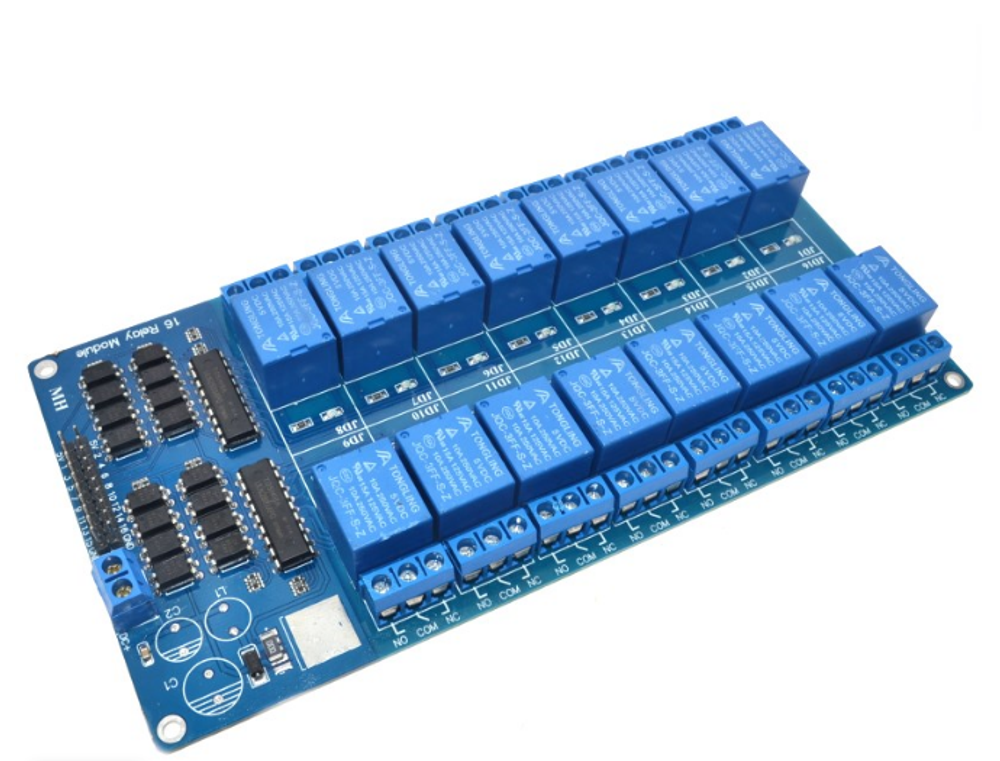

16-ти канальный модуль Реле используется для управления устройствами с током коммутации не более 10 Ампер. Для управления релейным модулем можно использовать как Платы контроллеров Ардуино, так и любые микроконтроллеры и приборы с TTL логическим интерфейсом. Для управления данным Модулем Реле необходимо подключить питание к выводам "GND" - минус и "VCC" - V. К выводам "IN1".."IN16" подключаем выходы от управляющих устройств. На другой стороне платы Реле есть 16-ть групп контактов для подключения исполняющих устройств переменного напряжения 250V. Для того, чтобы гальванически развязать цепи Ардуино надо снять перемычку слева от управляющих контактов и подать питание от внешнего источника питания к контактам: - VCC и минус к "GND".
