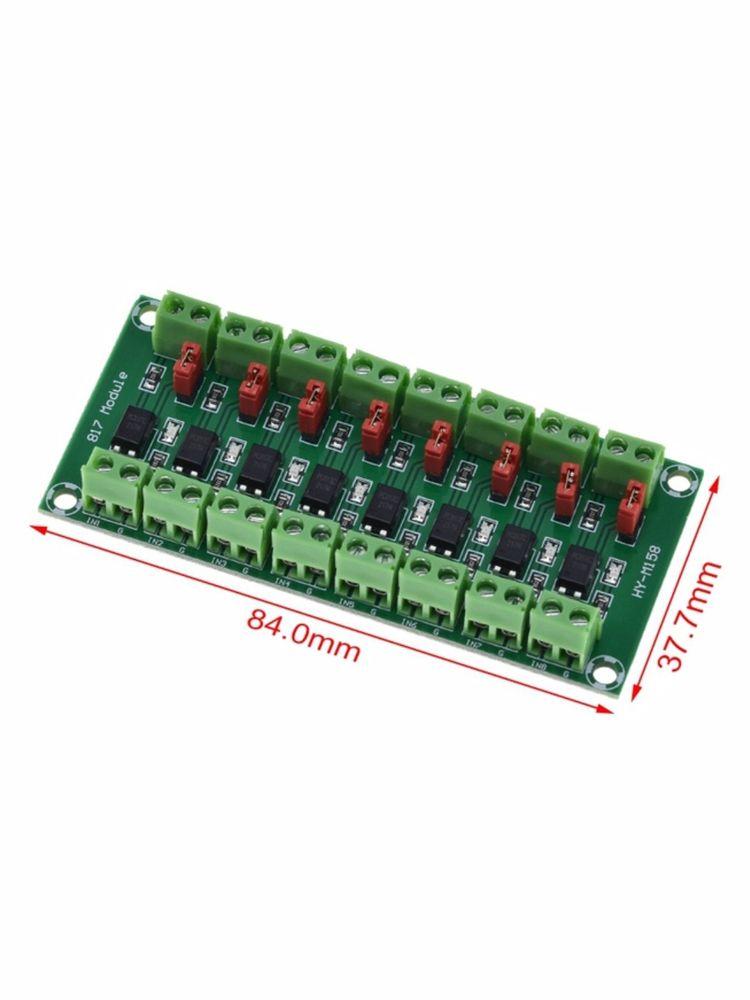

Данный модуль построен на оптронах PC817 и работает как на 3,3В, так и на 5В логике. PC817 состоит из светодиода и фототранзистора, между собой электрически никак не связанных. Собственно, именно поэтому PC817 и применяется для создания гальванических развязок.

Этот модуль применяют для согласования и защиты дискретных входов контроллера при подключении внешних датчиков, которые могут быть подвержены различного рода замыканиям, перенапряжениям, наводкам ...

Принцип работы основан на освещении базы фототранзистора светодиодом.

Характеристика:

1. Напряжение управления: 3.3 или 5 Вольт

2. Количество каналов: 8 независимых

3. Входные сигналы 3,6 ... 24 В

4. Максимальный выходной ток: 50 мА

5. Напряжение коммутации на выходах 3.6 ... 30 В

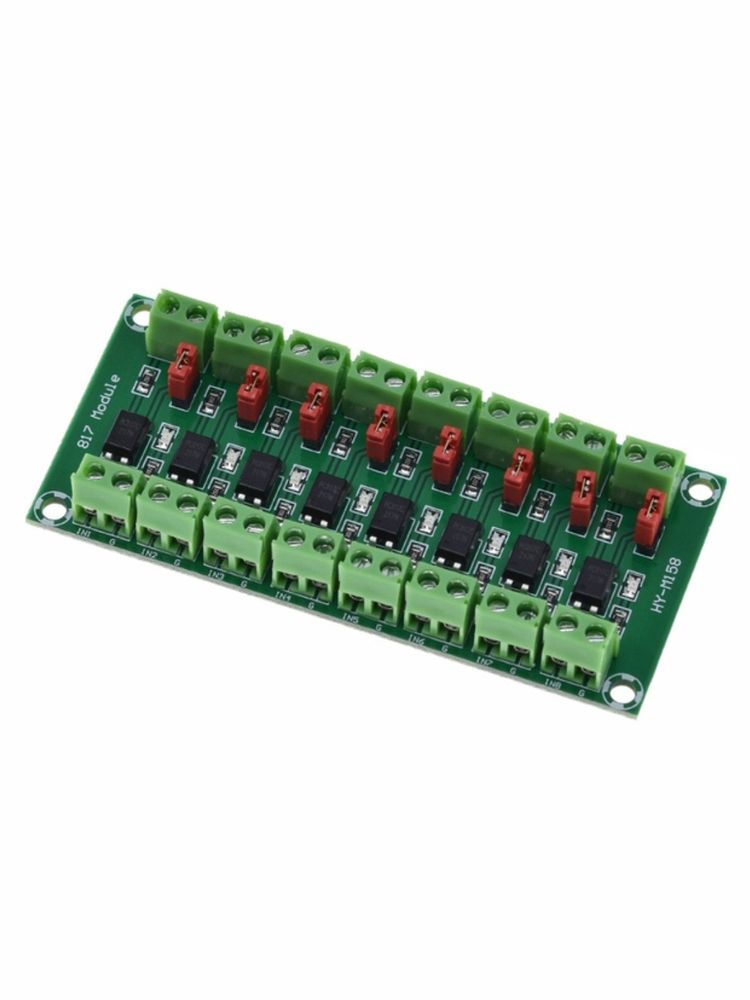

Перемычки соединяют эмиттер выходного транзистора оптопары с общим проводом.
